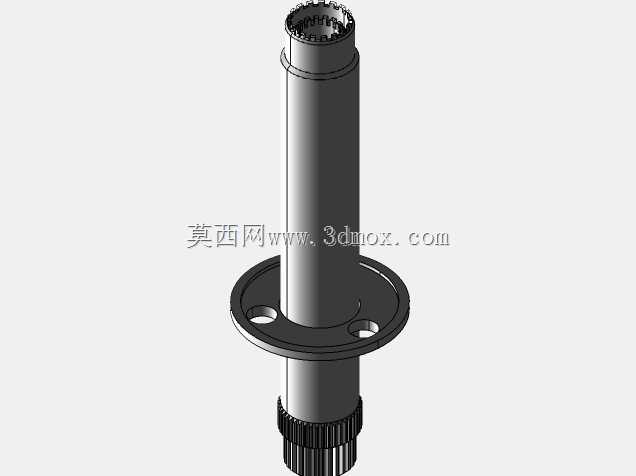

罗尔斯罗伊斯涡轮发动机提取工具结构

该构件属于航空涡轮发动机配套的专用提取工具核心轴段，主要应用于航空发动机维护、部附件拆解作业场景，在罗尔斯罗伊斯系列涡轮发动机的现场检修、深度维保环节中，承担核心配合部件的定位、提取与传动衔接功能，避免拆解过程中对发动机精密配合面造成磕碰损伤，是航空发动机地面维保工装里的关键受力构件。从结构设计来看，构件采用阶梯轴加一体式安装法兰的布局，轴身不同区段做了差异化的结构处理：顶端段加工有细密的内齿形结构，用于和待提取的发动机部件端面齿槽精准啮合，传递周向扭矩的同时保证同轴度定位，避免提取过程中出现偏载卡滞；中段为光滑圆柱轴身，作为主要的导向承载段，表面粗糙度控制在适配滑动配合的区间，减少往复动作的摩擦阻力；中部一体式法兰盘开设有两个对称的安装通孔，用于和外部施力机构做刚性连接，法兰盘与轴身的衔接处做了圆角过渡处理，降低应力集中系数，满足反复拆装作业下的疲劳强度要求；轴身下段加工有外花键结构，用于和驱动端的传动套配合，传递轴向的拉拔作用力，花键齿形做了齿顶倒角处理，方便装配时的快速对中导入。在安装边界与尺寸适配层面，该构件的整体同轴度公差控制在0.02mm以内，保证作业时与发动机内部腔体的间隙均匀，避免刮蹭腔体内壁；法兰盘的安装孔中心距严格匹配对应型号维保工装的连接接口尺寸，无需额外加工转接件即可直接装配；轴身各段的直径尺寸完全适配对应涡轮发动机的内部通道尺寸，顶端内齿的模数、压力角参数与待提取部件的外齿参数完全匹配，啮合侧隙控制在合理区间，既不会因间隙过大造成传动冲击，也不会因间隙过小出现卡涩。设计过程中充分考虑了航空维保作业的实际工况，构件整体采用高强度合金结构钢的选材方向，各受力段的直径经过载荷校核，能够承受最大额定拉拔力下的拉伸、扭转复合载荷，不会出现塑性变形；法兰盘的厚度经过抗弯强度计算，在单侧施力的工况下不会发生翘曲变形，保证提取过程中施力方向始终与轴身轴线重合，避免对发动机内部精密部件造成偏载损伤。轴身的光滑段长度经过匹配计算，完全覆盖待提取部件的行程范围，保证一次动作即可完成部件的提取作业，无需多次调整工装位置，提升维保作业的效率。顶端的齿形结构做了表面硬化处理，提升齿面的耐磨性能，适应反复啮合作业的磨损要求，延长工装的整体使用寿命。
