航空发动机转子组件平衡工装夹具

这套平衡夹具主要面向航空发动机转子类零件的动平衡检测工序，在航空发动机维修、零部件制造环节的动平衡工位上，这类夹具是保障转子动平衡精度的核心工装，直接关系到发动机运转时的振动水平、整机寿命与飞行安全。实际生产场景中，航空发动机的涡轮轴、压气机盘这类高速旋转零件，在完成初加工、装配工序后，都需要通过动平衡检测校正剩余不平衡量，而夹具的核心作用就是实现零件与动平衡机主轴的高精度同轴连接，保证装夹定位的重复精度，避免装夹误差带来的平衡检测偏差。

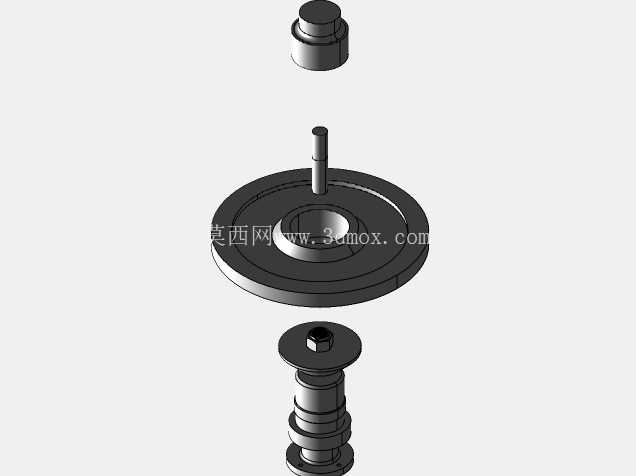

从结构设计来看，整套夹具采用分体式同轴装配结构，分为顶部压盖、中间定位盘、底部芯轴三个核心装配单元，各单元之间采用轴孔配合实现定位，配合公差选用H7/h6的间隙配合等级，既保证装配时的顺畅性，又能将同轴度误差控制在0.01mm以内，满足高速动平衡检测的定位精度要求。顶部压盖采用带止口的圆柱结构，下端面设计有与转子零件上端面贴合的压紧面，压盖中心设置内螺纹孔，与芯轴顶端的外螺纹段配合，通过螺纹预紧力实现转子零件的轴向压紧，压紧力的大小可通过螺纹旋合深度控制，避免压紧力过大导致零件变形，或是压紧力不足造成检测过程中零件窜动。中间定位盘是整套夹具的定位基准核心，盘体中心设置与芯轴配合的定位通孔，盘体上端面加工有与转子零件下端定位止口匹配的定位凸台，凸台的外圆尺寸与转子零件的内止口尺寸配作，保证径向定位的零间隙贴合；盘体的外圆做了减重设计，在保证结构刚性的前提下去除多余材料，降低夹具自身的不平衡量对检测结果的干扰，盘体端面还均匀分布有减重孔，同时可作为动平衡校正时的去重参考基准。底部芯轴是连接动平衡机主轴与整套夹具的传力部件，芯轴下端采用标准的莫氏锥柄结构，可直接适配主流卧式动平衡机的主轴锥孔，锥柄的锥度精度达到AT3级，保证芯轴与动平衡机主轴的同轴连接精度；芯轴中段设置轴肩，作为中间定位盘的轴向定位基准，轴肩端面与芯轴轴线的垂直度公差控制在0.005mm以内，避免定位盘安装后出现端面跳动；芯轴顶端的螺纹段经过淬火处理，硬度达到HRC45-50，提升螺纹的耐磨性与使用寿命，反复装夹拆卸也不会出现螺纹滑牙、变形的问题。

从安装边界与尺寸适配性来看，整套夹具的总装高度控制在220mm以内，最大外圆直径为160mm，可适配最大回转直径200mm以内的中小型航空发动机转子零件，适配的转子零件内止口直径范围为60-120mm，可通过更换不同尺寸的中间定位盘来适配不同型号的转子零件，具备一定的通用性。安装时，首先将芯轴的莫氏锥柄擦拭干净，推入动平衡机主轴锥孔并锁紧，随后将中间定位盘套入芯轴，靠紧轴肩端面，再将待检测的转子零件对准定位盘的凸台装入，保证零件下端面与定位盘端面完全贴合，最后装入顶部压盖，使用扭矩扳手按照规定扭矩拧紧顶端的锁紧螺母，完成装夹后即可启动动平衡机进行检测。

在设计思路上，这套夹具优先考虑了定位精度与装夹便捷性的平衡，没有采用复杂的液压、气动夹紧结构，而是采用纯机械的螺纹压紧结构，一方面降低了夹具的制造成本与维护难度，另一方面纯机械结构的稳定性更高，在车间复杂的生产环境下不容易出现故障，适合批量检测工位的长期高频使用。同时，夹具的所有配合面都做了表面硬化处理，耐磨性能优异，长期使用后的磨损量极小，能够长期保持定位精度，减少夹具校准的频次。在实际使用过程中，这类夹具需要定期进行自身的动平衡校准，将夹具自身的剩余不平衡量控制在0.5g·mm以内，避免夹具自身的不平衡量叠加到零件的检测结果中，造成平衡校正的误差。此外，夹具的各分体部件都做了清晰的标识，不同规格的定位盘标注有对应的适配零件型号，避免生产现场出现错装的问题。

不同于通用型的三爪卡盘装夹方式，这套专用平衡夹具的定位基准与转子零件的实际工作安装基准完全重合，能够真实模拟转子零件在发动机内部的装配状态，检测得到的不平衡量数据更贴近实际工作状态，避免了基准不重合带来的检测误差，这也是航空零部件动平衡检测工序必须采用专用夹具的核心原因。在航空制造领域，这类工装夹具的设计往往需要结合具体零件的结构特点、检测精度要求、设备接口参数进行定制化设计，没有统一的通用结构，每一套夹具的尺寸参数、配合精度都需要与对应零件的工艺要求严格匹配，才能满足航空零部件高精度的检测要求。
