无人机机身后置安装固定支架结构

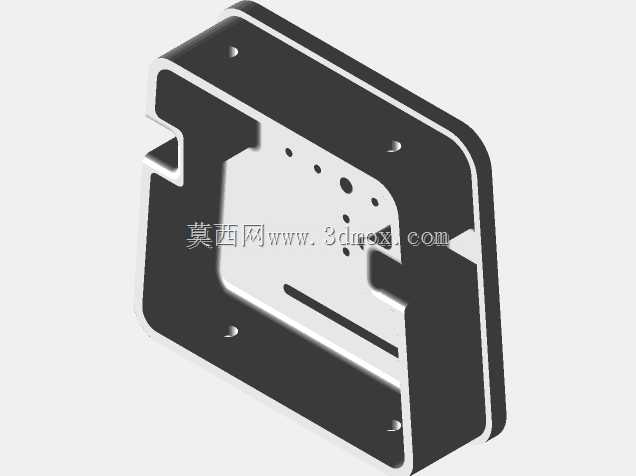

该安装支架属于无人机动力系统周边的核心承载构件，主要用于小型多旋翼或固定翼无人机的机身尾部区域，承担动力模块、附属传感组件与主机身之间的连接固定作用，在实际飞行场景中，需要承受发动机运转产生的持续振动、飞行姿态调整带来的交变载荷，以及起降阶段的瞬时冲击，因此结构设计上优先考虑刚性与抗疲劳性能的平衡。从结构形态来看，整体采用框式镂空设计，主体轮廓为带圆角的矩形框体，侧边设置有卡接式缺口结构，无需额外辅助连接件即可实现与机身主梁的快速对位卡装，框体表面分布的多组不同孔径的安装孔位，分别对应发动机固定螺孔、走线过孔以及附属配件安装位，孔位间距严格匹配对应型号动力组件的安装边界，避免装配时出现干涉问题。设计过程中，首先根据适配发动机的安装尺寸确定内部镂空区域的长宽边界，预留足够的散热间隙，避免动力组件长时间运转产生的热量在封闭腔体内积聚；框体的壁厚经过载荷校核，在保证整体结构强度满足1.5倍过载工况要求的前提下，尽可能去除非承载区域的材料，降低构件自身重量，适配无人机对载荷重量的严苛要求。侧边的卡接结构做了导向倒角处理，装配时可快速滑入机身对应的安装槽位，配合孔位处的锁紧螺丝即可完成固定，相比传统全螺栓连接的支架，能减少30%左右的装配工时，同时卡接结构可分担部分横向载荷，降低螺丝受剪切力断裂的风险。支架的安装基准面做了平面度公差控制，保证与发动机安装面的贴合度，避免因装配面不平导致的发动机运转同轴度偏差，进而降低振动噪音与传动损耗。整体结构无复杂异形曲面，采用常规钣金折弯或一体化铣削即可完成加工，工艺适配性强，适合小批量定制或批量生产场景，在实际装机测试中，该结构可覆盖0.8-2.5kg起飞重量级别的无人机动力系统安装需求，安装边界可适配主流的小型航模发动机及配套电调组件，走线槽位的预留也方便整机布线时的线路梳理，避免线路与运动部件、发热部件接触引发的安全隐患。
