无人机电机安装固定支架结构设计

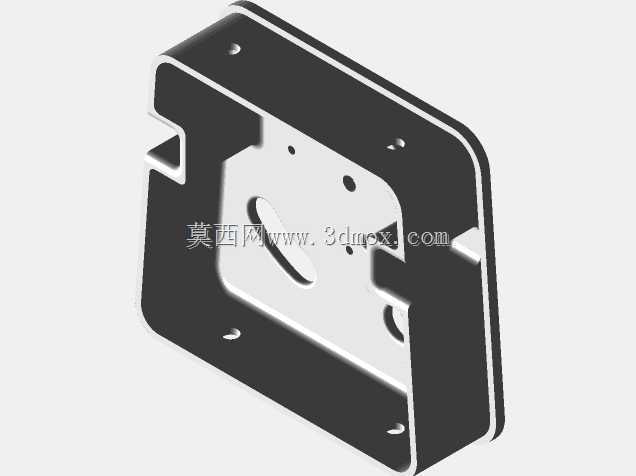

　　在多旋翼无人机的动力系统布局中，电机安装支架是连接机臂与动力电机的核心承载构件，其结构合理性直接决定飞行过程中的动力传递稳定性与整机振动控制水平。这款支架采用钣金弯折一体成型工艺制作，整体呈带围边的框式结构，主体承载面预留了电机安装定位孔与走线缺口，侧边的弯折围边既提升了构件整体的抗扭刚度，也设置了与机臂卡接的定位卡槽，无需额外设计复杂的转接件即可完成快速装配。

　　从实际应用场景来看，这类支架多用于中小型消费级或行业巡检类多旋翼无人机，单支架承载对应单轴无刷电机的全部拉力与工作振动，在无人机做俯仰、横滚、偏航机动动作时，支架需要承受电机输出扭矩带来的交变载荷，同时还要抵消桨叶旋转产生的高频振动，避免振动传递至机身内部影响飞控传感器的采样精度。设计之初首先要明确安装边界：支架中心的异形缺口是为电机底部出线与散热预留的空间，四个角位的小孔对应电机底座的标准安装孔位，孔位公差控制在±0.1mm以内，保证电机安装后轴垂直度偏差不超过0.5°，避免桨叶旋转时出现动平衡偏差。

　　结构设计上没有采用额外的焊接拼接工艺，所有结构通过单块钣金板材经激光下料、数控弯折完成成型，侧边的卡槽结构直接与碳管机臂的外壁轮廓贴合，卡槽两侧预留的小孔用于穿设锁紧螺丝，装配时将支架卡入机臂预设位置后拧紧螺丝即可完成固定，相比传统的抱箍式安装结构，这种一体弯折的支架与机臂的接触面积更大，载荷分布更均匀，长时间飞行不会出现支架移位、电机轴偏斜的问题。支架的围边高度经过反复校核，既保证足够的结构刚度，又不会遮挡电机底部的散热风道，电机工作时产生的热量可以通过中心缺口与侧边间隙快速散出，避免长时间大油门工况下电机热量堆积导致的退磁问题。

　　从安装尺寸匹配来看，支架的整体长宽尺寸适配22系列、23系列标准无刷电机的安装孔距，侧边卡槽的内径适配常见的16mm、18mm直径碳纤机臂，不需要针对不同规格的电机或机臂重新开模，仅需要调整板材厚度即可适配不同起飞重量的机型：起飞重量在1.5kg以下的机型可选用1.2mm厚度的6061铝合金板材制作，起飞重量在1.5-3kg的机型可选用1.5mm厚度的304不锈钢板材，兼顾结构强度与整机重量控制。

　　细节处理上，支架所有的弯折棱边都做了R0.5mm的圆角处理，避免装配时划伤线材或者操作人员，安装孔位都做了沉头设计，螺丝锁紧后表面不会突出，避免与电机底座产生干涉。中心的异形缺口并非随意开设，其轮廓刚好避开电机底部的轴承座与出线端子，既最大化做了镂空减重处理，又没有破坏支架整体的受力路径，经过有限元受力仿真验证，在承受10kg的瞬时拉力工况下，支架的最大形变量不超过0.2mm，完全满足无人机飞行时的极端载荷要求。

　　实际装配过程中，这款支架不需要额外的辅助定位工装，操作人员仅需要将电机底座对准支架上的安装孔位，拧上四颗固定螺丝，再将支架整体卡入机臂的对应位置，拧紧侧边的锁紧螺丝即可完成单轴动力部分的装配，相比传统的分体式支架，装配效率提升40%以上，同时减少了分体装配带来的累积误差。在日常维护场景中，需要更换电机时仅需要拆下支架正面的四颗电机固定螺丝即可完成电机拆卸，不需要将整个支架从机臂上拆下，大幅降低外场作业时的维护难度。针对无人机飞行时的振动问题，支架的弯折结构本身形成了类似加强筋的刚度强化效果，不需要额外粘贴阻尼材料即可将电机振动的传递率降低30%左右，配合电机底部的减震橡胶垫，可以将传递至机身的振动幅值控制在飞控传感器的允许范围内，避免飞行过程中出现画面果冻、飞控姿态解算偏差等问题。
