无人机机身翼盒安装支撑钣金结构件

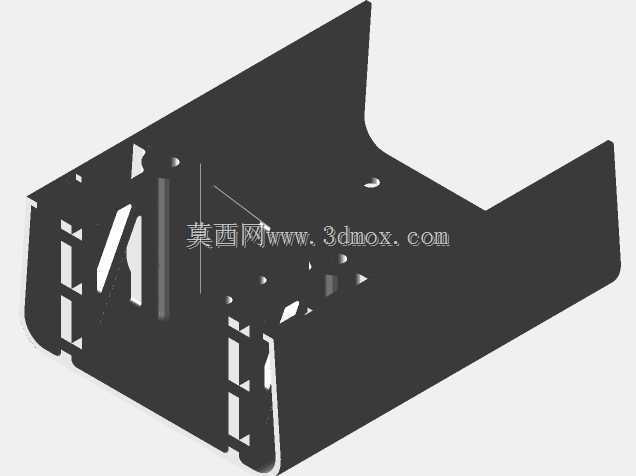

　　该结构件属于小型多旋翼或固定翼无人机机身翼盒段的核心承载钣金构件，主要承担机翼与机身主体的连接载荷传递、机载电气模块安装定位、机身局部气动外形维持的作用，在实际飞行工况中，需要承受机动飞行时的气动弯矩、机载设备的振动载荷以及起降阶段的冲击载荷，是保障机身结构完整性与设备安装可靠性的关键零件。从结构设计逻辑来看，该零件采用一体化折弯成型的钣金工艺方案，整体为L型弯折的薄壁结构，弯折处设置有连续的圆角过渡，避免折弯过程中出现应力集中导致的板材开裂，同时在弯折棱边处预留了工艺缺口，适配常规数控折弯设备的加工行程，无需定制特殊折弯模具即可完成成型，有效降低了小批量试制阶段的加工成本。

　　零件的两个垂直安装面上分别设计了多组不同规格的安装孔位与镂空槽，其中长圆形的调节孔主要用于机翼与机身对接时的位置微调，可补偿装配过程中产生的累计公差，保证机翼安装角的精度符合气动设计要求；方形与圆形的通孔分别对应不同规格的机载模块安装点位，包括电调、分电板、信号接收机等核心电气部件的固定位，孔位的排布严格遵循机载设备的安装尺寸边界，相邻孔位之间的间距满足螺丝安装的扳手操作空间要求，避免出现装配干涉问题。零件表面的多处异形镂空并非单纯的减重设计，其中部分槽位对应电气线路的走线路径，可实现线束的内嵌式排布，避免飞行过程中线束晃动与结构件产生磨损，同时镂空结构能够降低零件整体的风阻面积，减少飞行过程中的结构气动阻力。从安装边界来看，

　　该零件的弯折边高度与翼盒的内部腔体尺寸完全匹配，安装时可直接嵌入翼盒的碳纤维蒙皮内部，侧边的定位凸点与蒙皮上的预设卡槽配合，无需额外的定位工装即可完成快速预装，两个垂直面的外缘分别设置有翻边结构，翻边上的小孔用于与蒙皮进行铆接固定，铆接完成后整个构件与翼盒蒙皮形成封闭的盒型承载结构，大幅提升局部结构的抗扭刚度。在实际选型应用中，该结构件适配最大起飞重量在5kg以内的小型无人机，可在-20℃到60℃的环境温度区间内稳定工作，钣金材质通常选用1.2mm厚度的6061铝合金板材，兼顾结构强度与轻量化要求，表面可根据使用需求做导电氧化处理，提升零件的抗腐蚀性能同时满足机载设备的电磁屏蔽要求。设计过程中充分考虑了维修拆装的便捷性，

　　所有安装孔位均采用通孔设计，无需从结构背面操作即可完成设备的拆装更换，针对振动较大的安装点位，孔位周边预留了减震胶垫的安装空间，可通过加装硅胶减震垫降低机载敏感元件受到的振动冲击，提升飞行控制系统的工作稳定性。该结构的折弯角度公差控制在±0.5°以内，安装孔位的位置度公差不超过0.1mm，能够保证与相邻机身结构件的精准对接，避免出现装配间隙过大导致的结构异响或者应力集中问题，在批量生产阶段，该零件可通过连续冲压模具实现高效率加工，单批次加工的尺寸一致性能够满足量产无人机的装配要求，无需额外的二次校形工序。
