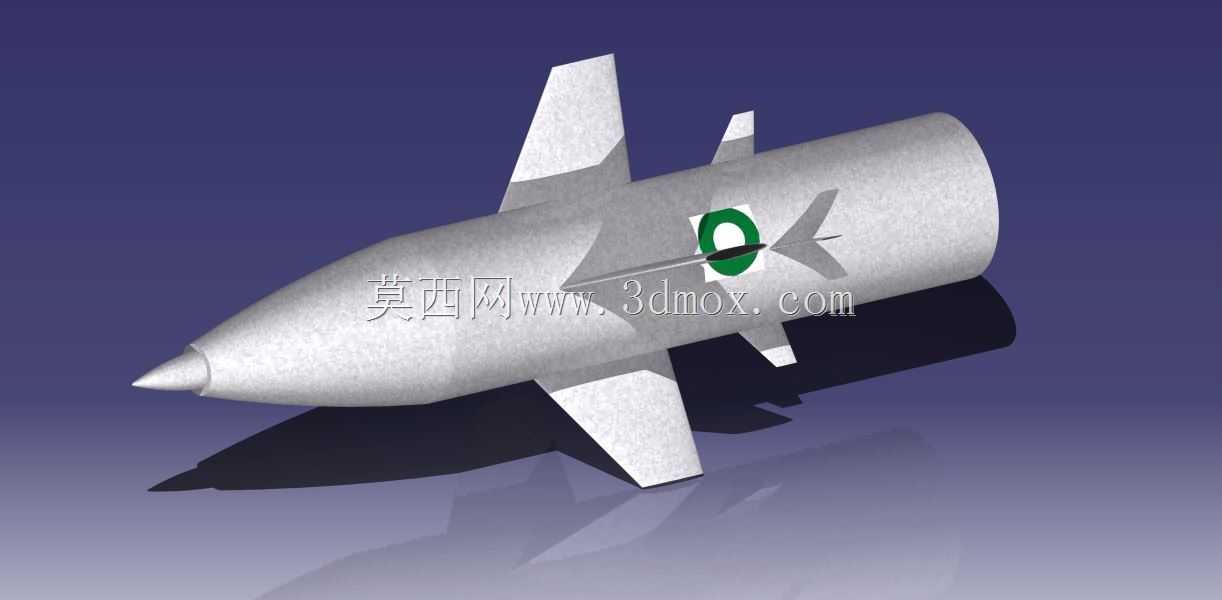

巴基斯坦超音速反舰导弹外观结构建模

本次建模的超音速反舰导弹结构，核心面向海防体系的舰载、岸基机动发射场景适配，在现代近海防御、舰队反制作战体系中承担远程高速突防打击敌方水面舰艇的核心任务。从结构设计逻辑来看，弹体整体采用旋成体流线构型，头部为适配超音速飞行的尖锥形整流罩，能够大幅压缩跨音速、超音速飞行阶段的激波阻力，匹配2马赫以上巡航段的飞行气动要求，弹身主体为等直径圆柱段，为战斗部、燃料舱、制导模块、动力系统预留充足的安装空间，同时保证弹体结构的径向刚度，降低大过载机动工况下的结构形变风险。弹翼采用切尖三角翼的正常式气动布局，四片主弹翼沿弹身周向90度均匀分布，安装位置靠近弹体质心段，在超音速飞行状态下能够提供足够的升力系数，同时减小舵面的操纵力矩需求，尾部设置四片小型全动尾舵，与主弹翼处于同一条轴向安装基准线上，负责飞行阶段的姿态调整、航向修正，匹配末端机动突防的动作需求。弹体尾部预留的动力系统安装接口，能够适配冲压发动机+固体火箭助推器的组合动力构型，助推器段与主弹体采用同轴套接设计，发射后助推段燃料耗尽可自动分离，降低巡航阶段的无效结构重量。从安装边界来看，弹体整体径向尺寸适配通用舰载倾斜发射架、岸基机动发射车的装夹口径，弹翼展开状态的外廓尺寸满足发射筒内的收纳空间要求，存储状态下弹翼可沿根部转轴折叠，进一步压缩径向占用空间，适配不同平台的搭载需求。弹身表面的标识涂装按照列装型号的实际规范设置，中部的国籍标识位置与实装保持一致，建模过程中对弹体各段的对接阶差、舵面转轴的凸台结构都做了细节还原，能够直观呈现该型导弹的外部结构特征，可用于军事装备展示、作战仿真演示、结构教学参考等场景，为相关装备的气动布局分析、搭载适配性校核提供直观的三维结构参考。建模过程中严格遵循超音速飞航武器的气动设计准则，各翼面的后掠角、相对厚度、安装角都参考同类型号的工程参数设置，避免出现违背气动原理的结构设计，弹体各段的长度比例按照实装的公开尺寸等比例缩放，保证整体结构比例协调，能够准确反映该型导弹的外形特征。
