波音747四发宽体客机逆向建模成果

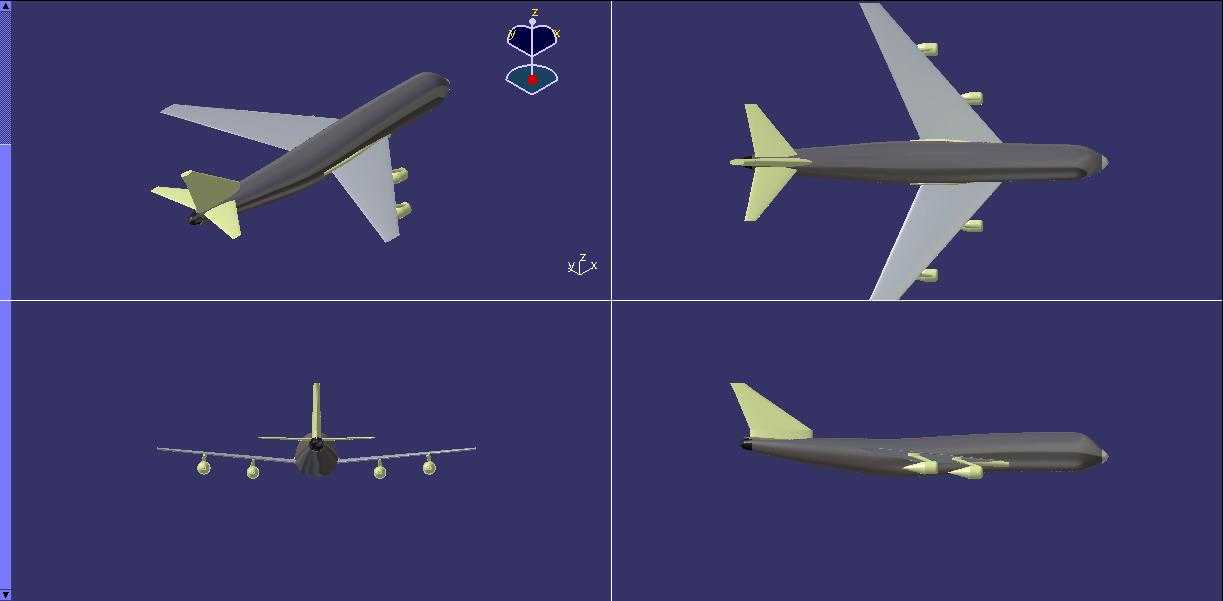

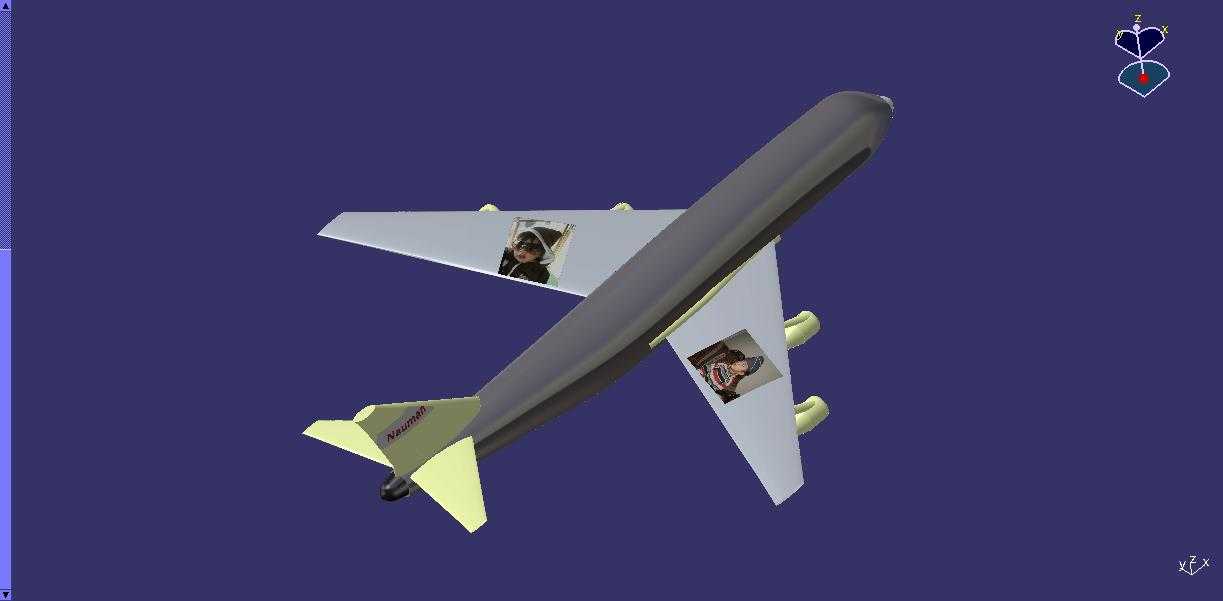

　　该逆向建模成果围绕波音747宽体客机展开，覆盖机身、机翼、尾翼、动力吊舱等全机核心结构的三维重构，可为民用航空器改型设计、维修模拟、教学演示等场景提供精准的三维数模支撑。在民航运维领域，该数模可用于模拟机身蒙皮检修、翼面结构检测的作业路径，帮助地勤人员提前规划作业空间，避免实际操作中与发动机吊舱、襟翼作动机构发生干涉；在航空教学场景中，可配合结构力学仿真模块，演示不同飞行姿态下翼根、机身对接段的载荷传递路径，让学员直观理解宽体客机的承力逻辑。建模过程中优先还原了机型标志性的驼峰式上层客舱轮廓，这一结构不仅是波音747的外形识别特征，更直接影响机头段的气动阻力分布与驾驶舱视野边界，重构时严格匹配了上层客舱与主客舱的过渡曲面曲率，

　　保证数模外形与实机的气动外形一致性。机翼部分采用下单翼布局设计，四台发动机吊舱通过挂架对称布置于机翼下方，建模时明确了吊舱与机翼下表面的安装间隙，预留了发动机维护时的拆装操作空间，同时还原了机翼后缘襟翼、前缘缝翼的相对位置，可用于模拟增升装置展开时的外形变化。尾翼部分采用常规布局，水平尾翼布置于机身尾部两侧，垂直尾翼的高度与后掠角严格匹配实机参数，保证航向稳定性相关的外形特征准确。机身分段重构时，对齐了客舱舷窗的排布规律、货舱门的位置边界，还原了机头雷达罩与机身主体的对接阶差，所有曲面拼接处均做了连续性处理，避免出现逆向建模常见的曲面褶皱、棱线错位问题。从安装边界来看，建模时明确了主起落架舱在机身机翼对接段的凹陷轮廓，

　　预留了起落架收放的运动空间，同时还原了翼尖小翼的外形尺寸，可用于模拟翼尖涡流的气动仿真场景。整个逆向过程没有照搬理论数模的参数，而是通过多视角点云对齐校准，保证了外形特征与实机的贴合度，既可以作为航空爱好者了解宽体客机构造的直观载体，也能为结构设计人员提供民用大飞机外形设计的参考基准，辅助开展同级别机型的概念方案比对。
