混合翼身半实体气动结构设计模型

　　该半实体模型针对混合翼身构型的前期研发验证搭建，核心服务于航空飞行器总体方案阶段的多工况仿真验证需求，可直接导入仿真模块开展气动特性计算与结构强度校核工作，覆盖从概念构型到初步参数迭代的全流程设计环节。不同于传统筒身加机翼的分离式飞行器布局，该构型采用翼身平滑过渡的融合曲面设计，整个外表面不存在明显的机身与机翼分界棱线，气流在流经整个升力面时不会出现突兀的压力突变，能有效降低跨声速飞行阶段的激波阻力，同时提升全机的升阻比表现，适配长航时巡航类飞行器的性能需求。建模过程中优先保证了外表面的曲率连续性，所有曲面拼接处均达到G2连续标准，避免后续CFD网格划分时出现局部畸变导致的计算误差，同时针对翼根过渡区域做了局部曲率优化，

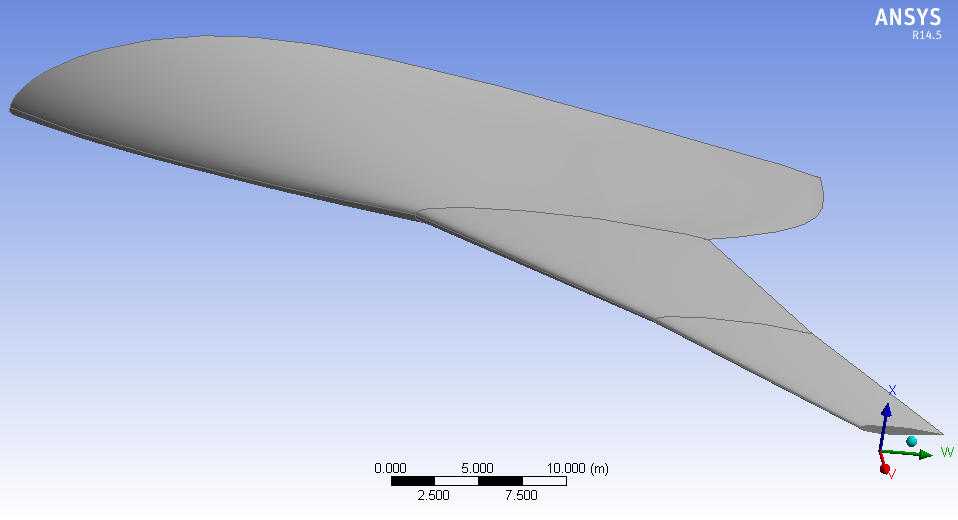

　　该区域是飞行过程中气动载荷与结构应力集中的核心位置，平滑的曲面过渡既能降低局部气流分离的概率，也能优化结构传力路径，减少连接区域的应力峰值。模型附带的尺寸标尺可直观获取全机的外形边界，整体长度方向的尺寸量级适配中小型验证机的设计参数，建模时预留了后续结构细化的接口，可在现有半实体基础上直接拆分出蒙皮、翼梁、肋板等内部承力结构，也可根据仿真获取的载荷分布调整局部翼型的厚度分布与后掠角度。在实际工程应用中，这类半实体模型是构型迭代阶段的核心载体，设计人员不需要搭建完整的细节结构，即可快速完成不同构型参数下的气动效率对比，获取升力系数、阻力系数、俯仰力矩系数等核心气动参数，同时也能基于该实体模型开展初步的结构有限元分析，

　　验证翼身融合区域在最大过载工况下的结构变形量与应力分布，为后续的详细结构设计提供基础数据支撑。整个模型的曲面构建严格遵循航空构型的设计逻辑，没有冗余的几何特征，所有曲面的控制点均做了规整处理，避免出现碎面、重叠面等几何缺陷，可直接对接后续的网格划分、3D打印验证等环节，减少模型修复的重复工作量。
