内燃机活塞结构三维设计模型

　　作为往复式动力机械的核心运动部件，活塞的设计直接决定了内燃机的动力输出效率、运行可靠性与服役寿命，这类部件的三维建模需要同时兼顾热负荷承载、运动导向、密封配合等多重工程需求。从实际应用场景来看，这类活塞广泛适配小排量通用汽油机、小型柴油机以及部分特种动力设备，在工作过程中需要承受燃烧室内瞬时爆发的高温高压燃气冲击，同时沿着气缸内壁做高频往复直线运动，通过活塞销将燃烧产生的推力传递给连杆，最终转化为曲轴的旋转扭矩输出。

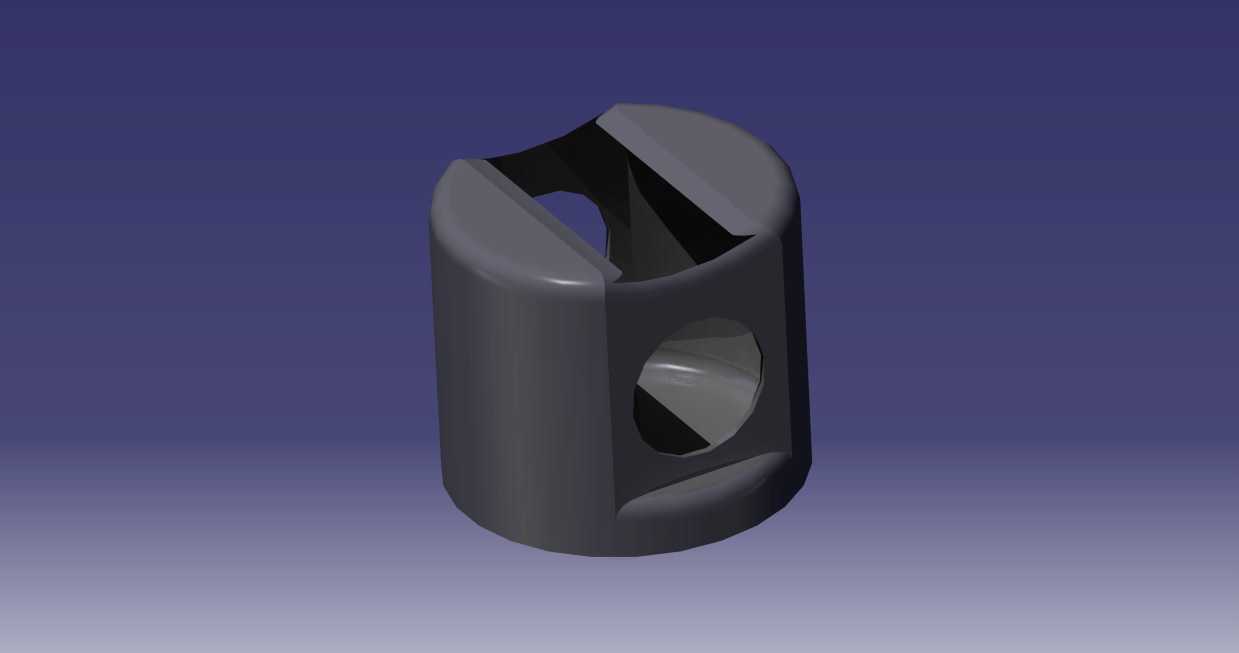

　　从结构设计思路来看，该活塞采用了筒式裙部结构，裙部的型线设计充分考虑了热态膨胀余量，工作状态下裙部外圆与气缸壁保持均匀的配合间隙，既可以避免冷态敲缸，也能防止热态下活塞胀死在气缸内。活塞顶部的开槽结构对应燃烧室的配合边界，能够在压缩行程终点配合气缸盖形成规则的燃烧室空间，保障油气混合与燃烧效率，开槽的边缘做了圆滑过渡处理，可有效降低应力集中，避免高频交变载荷下出现疲劳裂纹。活塞中部的通孔为活塞销安装孔，孔位的同轴度、圆柱度公差直接影响活塞销的转动灵活性，建模时严格控制了孔的轴线与活塞裙部轴线的垂直度，避免运动过程中出现偏磨。

　　从安装边界来看，活塞的外径尺寸需要与对应规格的气缸内径匹配，裙部长度覆盖了活塞全行程内的导向支撑范围，活塞销孔的内径与选定的活塞销外径采用间隙配合，安装时需要配合卡簧实现活塞销的轴向限位，防止销子窜出刮伤气缸壁。活塞的环槽区域（图中顶部开槽下方的环带位置）用于安装气环与油环，气环负责密封燃烧室的高压燃气，油环则负责刮除气缸壁上多余的润滑油，建模时环槽的宽度、深度以及槽侧的平面度都按照密封件的安装公差进行设定，保障环组能够正常浮动贴合气缸壁。

　　在实际工程应用中，这类活塞的三维模型可直接用于动力总成的运动仿真，通过模拟活塞在不同曲轴转角下的位置、侧压力分布，验证裙部型线的设计合理性，也可用于热力学仿真分析，评估活塞在高温燃气作用下的温度场分布，优化冷却油腔的结构设计，降低活塞顶部的热负荷。对于结构设计从业者而言，该模型的细节处理充分体现了动力部件设计中“功能优先、公差匹配、可靠性优先”的原则，每一处结构的倒角、壁厚变化都对应着实际工作中的载荷需求，没有多余的冗余结构，在保证结构强度的前提下尽可能降低了活塞的往复运动质量，减少了曲轴连杆机构的惯性冲击，提升动力设备的高速运转平顺性。
