飞机液压系统弯形管路结构设计

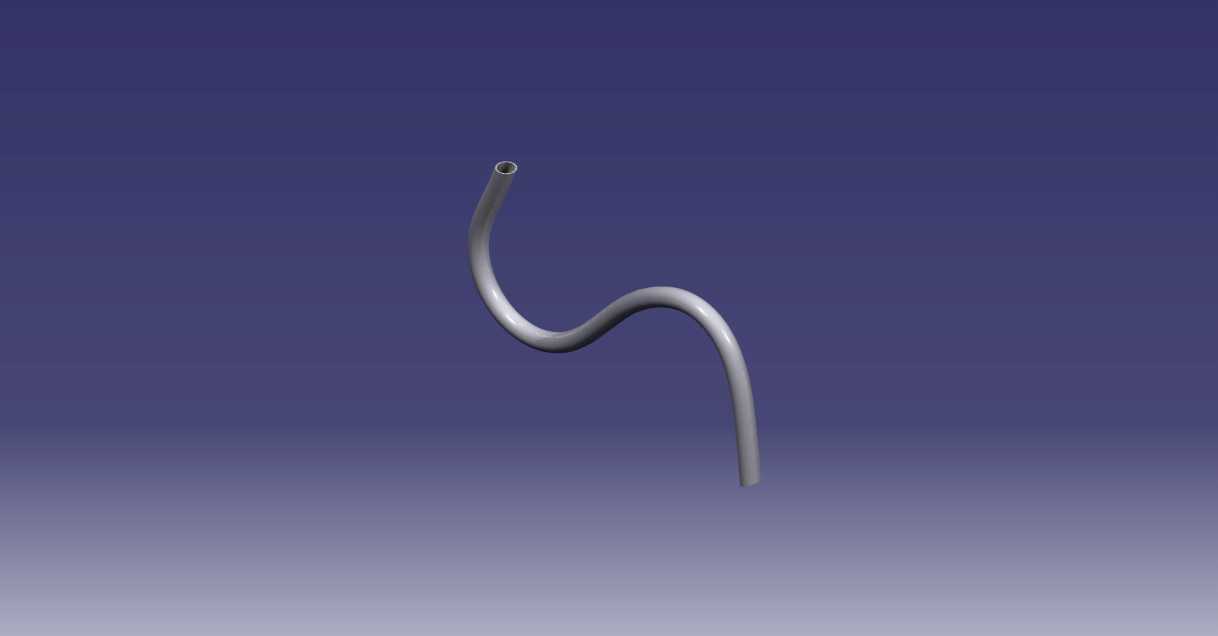

　　在民用及军用航空器的液压动力传输体系中，管路作为压力介质输送的核心载体，其结构可靠性直接决定飞控、起落架、制动等关键系统的动作响应稳定性，一旦管路因压力波动出现疲劳失效，会直接引发液压油泄漏、系统压力骤降，严重时会造成飞行操纵失效的恶性事故。本次设计的弯形液压管路，主要适配飞机机身内部狭窄空间的液压回路布设场景，针对液压系统启停、舵面快速换向时产生的周期性压力冲击做了专项结构优化。从实际布设需求来看，飞机机身内部的液压通路需要绕开框梁、线缆束、其他机载设备安装位，因此管路采用多段连续弯曲的空间构型，弯曲段的曲率半径经过反复校核，既保证管路可以顺利卡入预设的安装卡箍位，又避免曲率过小造成的管路通流截面突变，

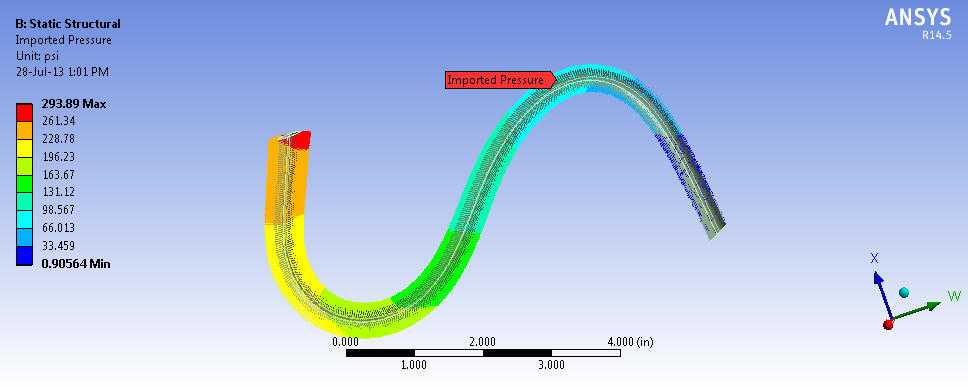

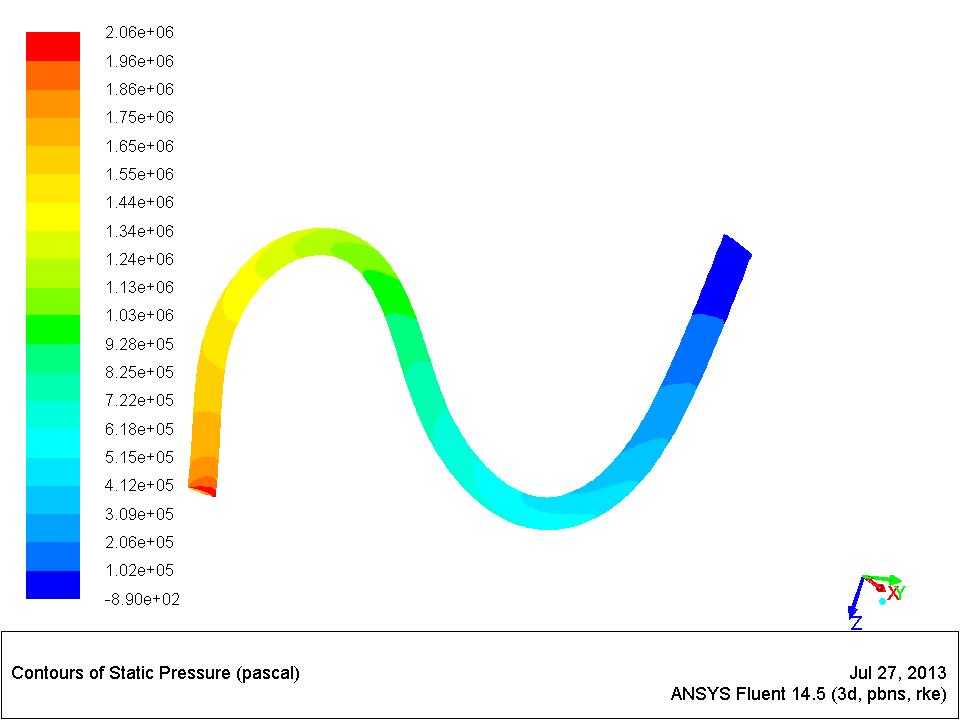

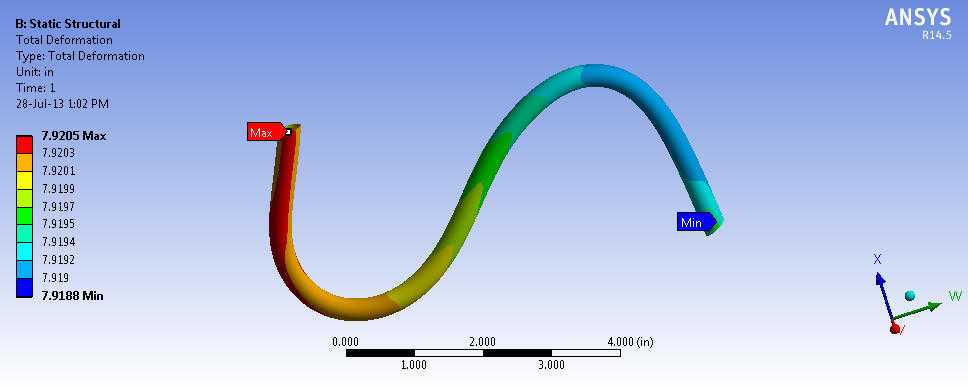

　　减少局部压力损失与紊流产生的概率。设计过程中首先结合布设空间的边界尺寸确定管路的整体走向，每一段弯曲段的转角、延伸长度都严格匹配机身内部的安装间隙，管路两端的接口位置预留了足够的装配操作空间，方便现场施工时与相邻管路、阀件完成对接，同时在管路的固定点位预留了卡箍安装的平直段，避免卡箍装在弯曲段造成的应力集中问题。针对压力波动引发的失效问题，设计阶段结合管路内流场的压力分布特性，对弯曲段的壁厚做了差异化调整，压力冲击集中的弯角位置适当增加壁厚，提升管路的抗疲劳强度，同时通过调整弯曲段的走向，改变压力波在管路内部的传递路径，削弱压力波反射叠加的幅值，降低管路因周期性交变应力产生疲劳裂纹的风险。管路的外轮廓尺寸完全适配预设的安装通道，

　　不会与周边机载部件产生运动干涉，安装时可以顺着预设的布设路径直接就位，不需要现场额外做弯管调整，有效提升机载液压系统的装配效率。从功能特性来看，该管路可以在机载液压系统的额定工作压力区间内稳定输送液压介质，能够承受系统工作过程中产生的周期性压力波动冲击，管路内壁的光滑度经过优化，减少介质流动过程中的沿程阻力，同时弯曲段的结构设计可以吸收一部分管路振动能量，降低管路工作过程中的振动幅值，减少与固定卡箍之间的磨损。
