弧形壳体双钩联动锁箱结构设计

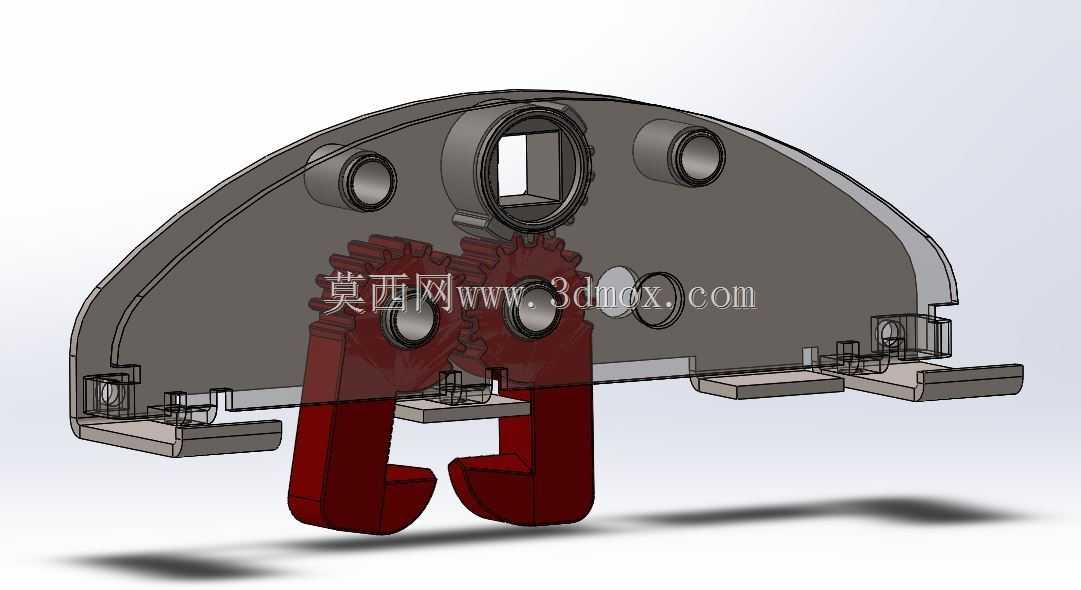

这款锁箱结构多用于工业机柜、特种装备舱门、大型设备检修防护门的锁止场景，区别于普通民用门锁，其设计核心是兼顾大行程锁止与多点同步锁紧能力，适配厚度较大、密封要求高的舱门安装场景。从结构布局来看，整体采用半弧形外轮廓壳体，壳体上预留的多组同轴安装孔位，可直接适配舱门弧形安装面的固定需求，无需额外加工转接支架，安装时仅需将壳体嵌入舱门预设的弧形沉槽，通过孔位穿入紧固件即可完成主体固定，安装边界贴合舱门曲面，不会突出舱门外表面形成磕碰风险。内部传动采用双联齿轮联动结构，输入端为壳体上部的方形轴孔，可适配标准方杆钥匙或者电动执行器的输出轴，转动输入端时，齿轮组同步带动两侧的红色锁钩做同步收合动作，双钩对称布局的设计，能让锁止点均匀分布在舱门两侧，避免单点锁止带来的舱门密封面受力不均、局部翘起漏尘漏水的问题。锁钩采用弯钩式结构，伸出时可勾住舱体门框上的对应锁扣座，收回时完全缩入壳体内部，不会在开关门时剐蹭门框密封胶条。壳体上额外设置的多组圆形凸台孔，一方面是作为齿轮轴的支撑座，保证传动齿轮的同轴度，减少长期使用后的传动卡滞，另一方面也可作为辅助定位孔，适配不同规格的舱门安装定位销，降低现场安装的对位难度。设计时特意将传动齿轮组半内嵌于壳体内腔，锁钩的运动轨迹完全在壳体防护范围内，可避免外部粉尘、水汽进入传动腔造成齿轮锈蚀卡涩，适配户外设备、车间多尘工况的使用需求。锁钩的行程经过匹配计算，伸出长度可满足12mm以内的门框搭接量需求，锁紧后锁钩与锁扣的接触面积足够承受舱门受振动、冲击带来的脱开力，不会因为设备运行振动出现意外解锁的情况。壳体边缘设置的多组延伸定位边，在安装时可卡在舱门沉槽的内侧台阶上，承受开关门时的侧向冲击力，避免固定螺丝长期受剪切力出现断裂失效。
