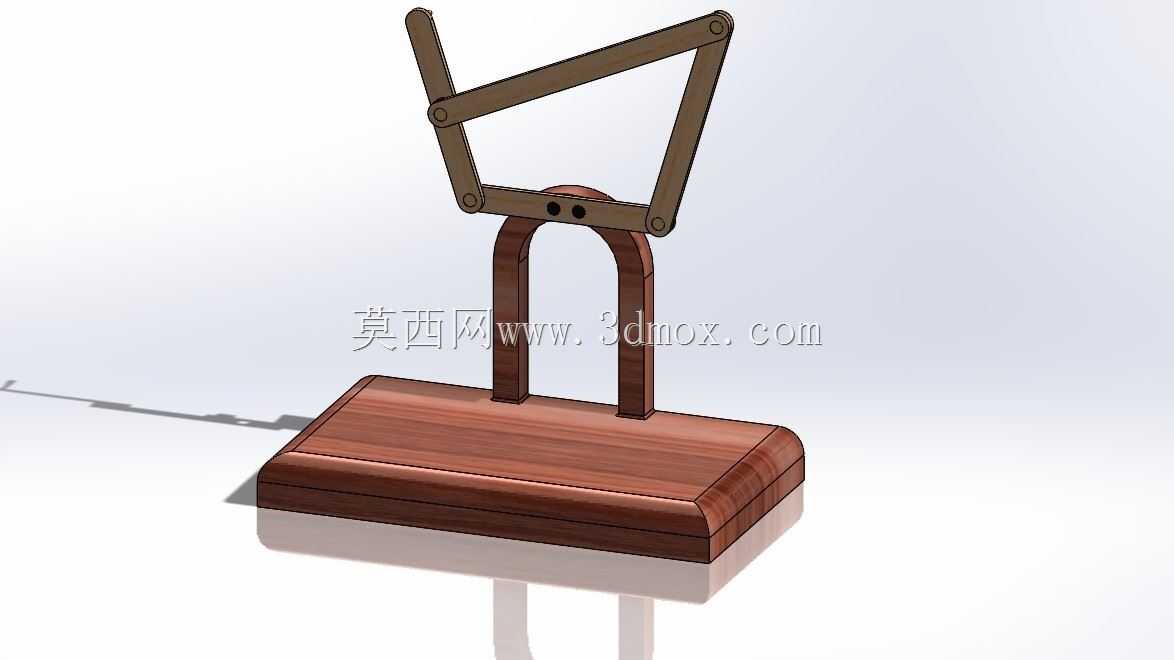

教学演示用曲柄摇杆四连杆机构

这套曲柄摇杆四连杆机构，是平面连杆机构中最具代表性的经典构型，日常在轻工机械、农业机具、输送设备的间歇动作单元里随处可见，比如小型包装线的推料摆臂、农用脱粒机的筛网驱动结构、缝纫机的挑线机构，核心动作逻辑都依托这套机构的运动特性实现。从实际使用场景来看，这类机构最核心的价值，是能将主动曲柄的整周连续回转运动，直接转化为从动摇杆的设定角度范围内的往复摆动，不需要额外添加换向结构或者电控程序，纯机械结构就能完成稳定的动作转换，在低速重载、对可靠性要求极高的工况下，比电控驱动的摆动单元故障率低很多，也不需要复杂的维护流程。

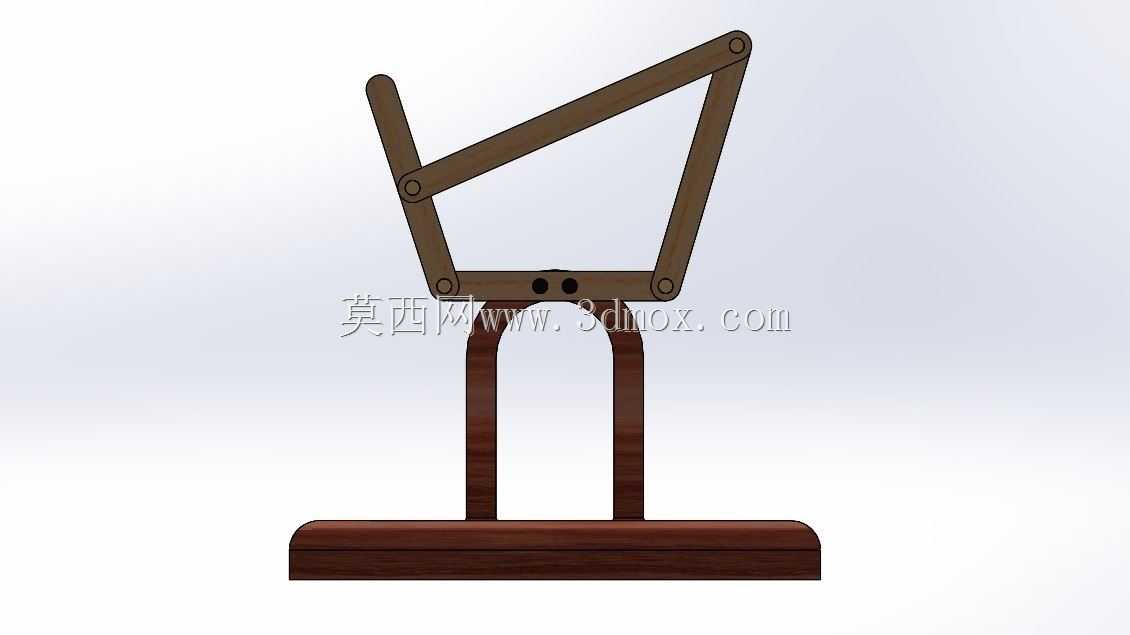

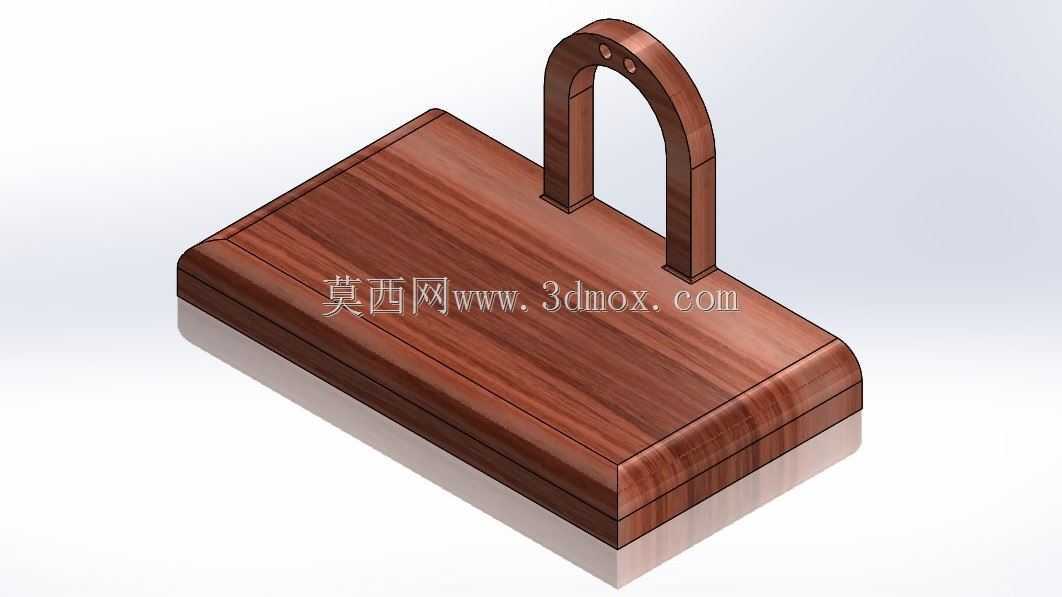

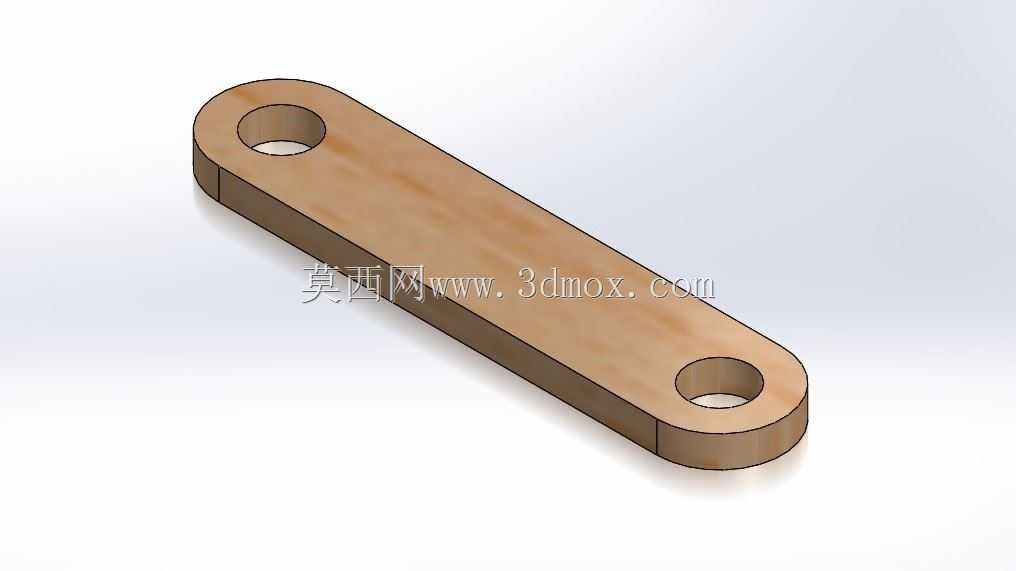

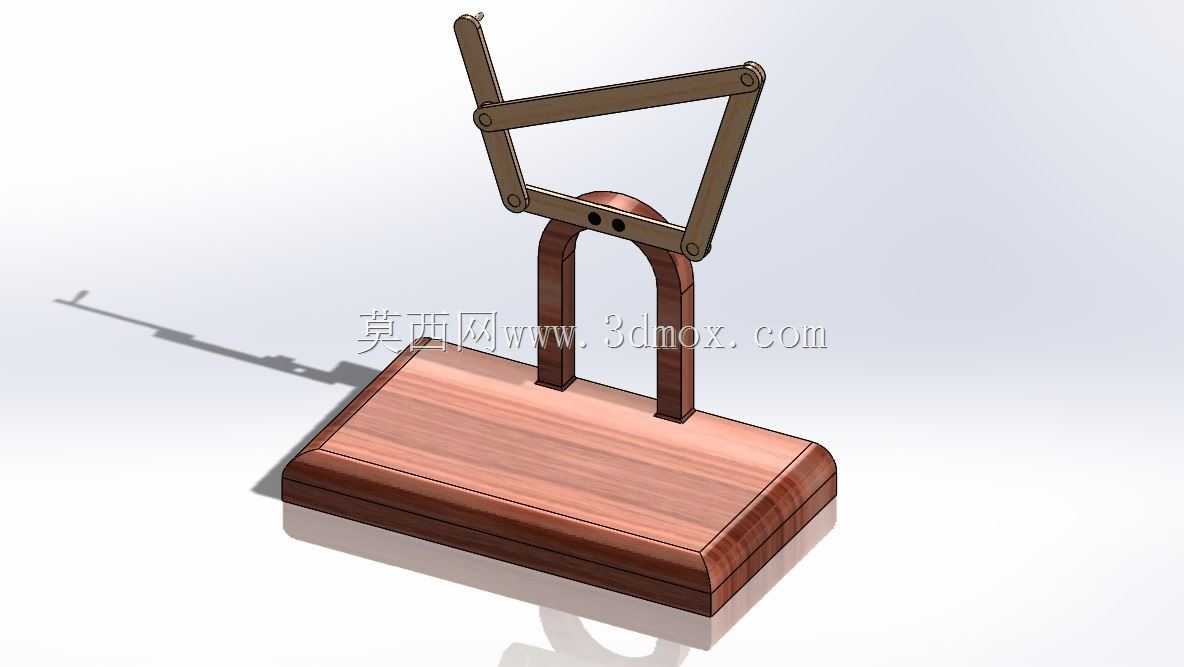

设计这套结构的时候，首先要卡死的是杆长的匹配边界：必须满足最短杆与最长杆的长度之和小于等于其余两杆长度之和，同时要把最短杆作为机架的相邻构件也就是主动曲柄，才能保证曲柄可以完成360度整周回转，不会出现运动死点；如果杆长参数匹配失误，要么会出现曲柄卡滞无法整周转动，要么摇杆的摆动角度达不到设计要求，甚至会在运动过程中出现杆件干涉的问题。安装底座采用了厚重的台式结构，重心完全落在底座支撑范围内，不需要额外打膨胀螺栓固定在工作台面上，日常教学演示或者实验室做运动特性验证的时候，直接放置在水平台面上就能稳定运行，不会因为杆件往复摆动出现整机晃动、位移的问题。

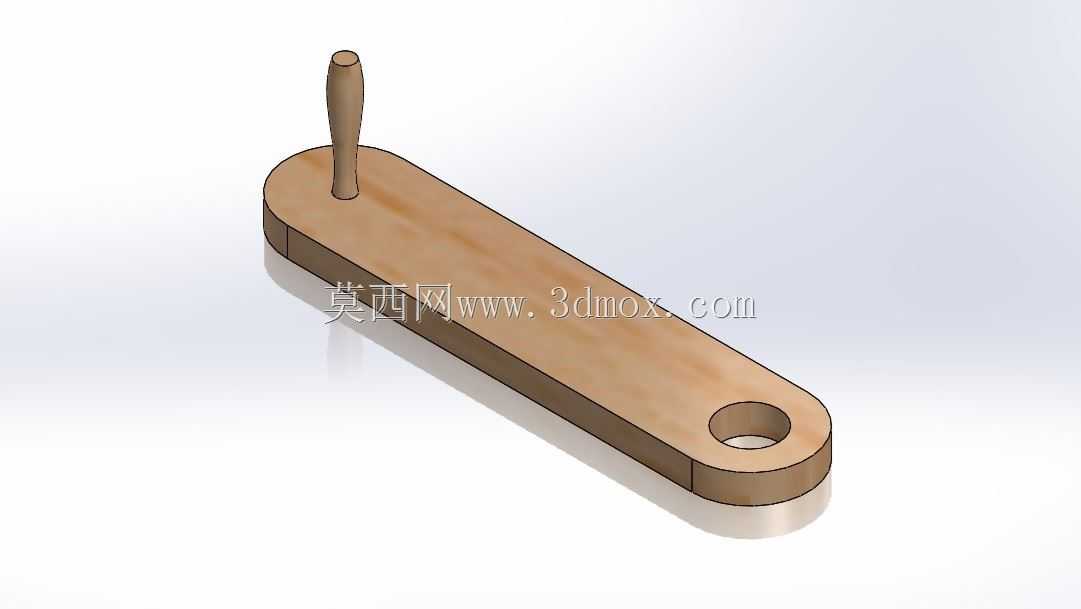

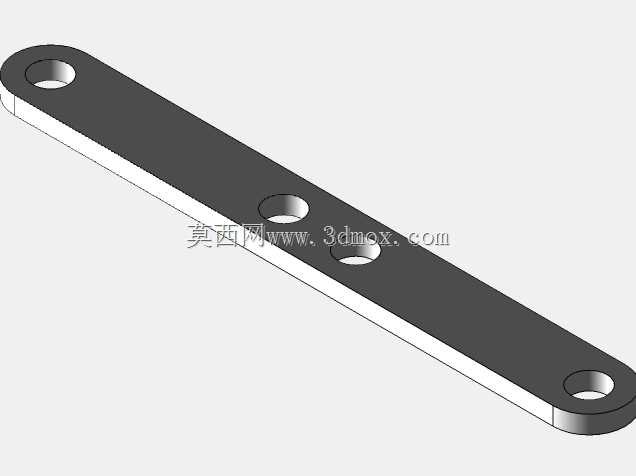

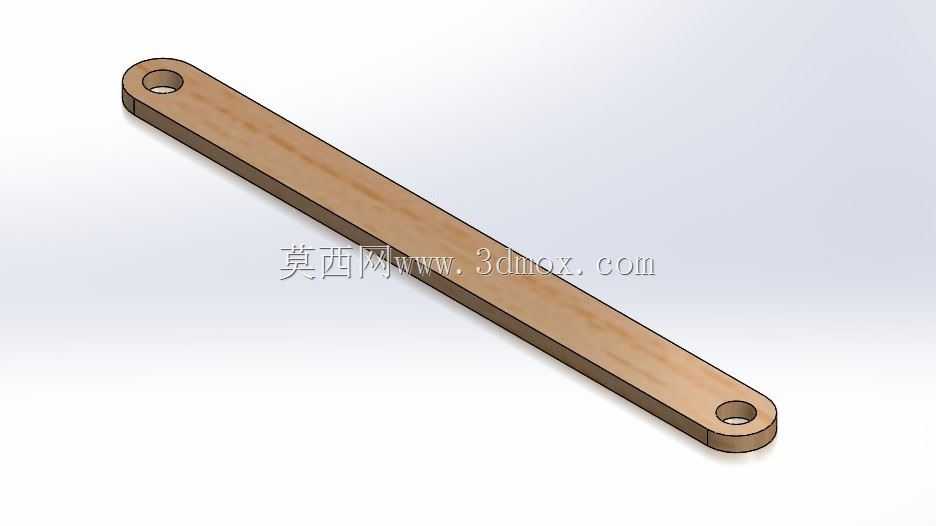

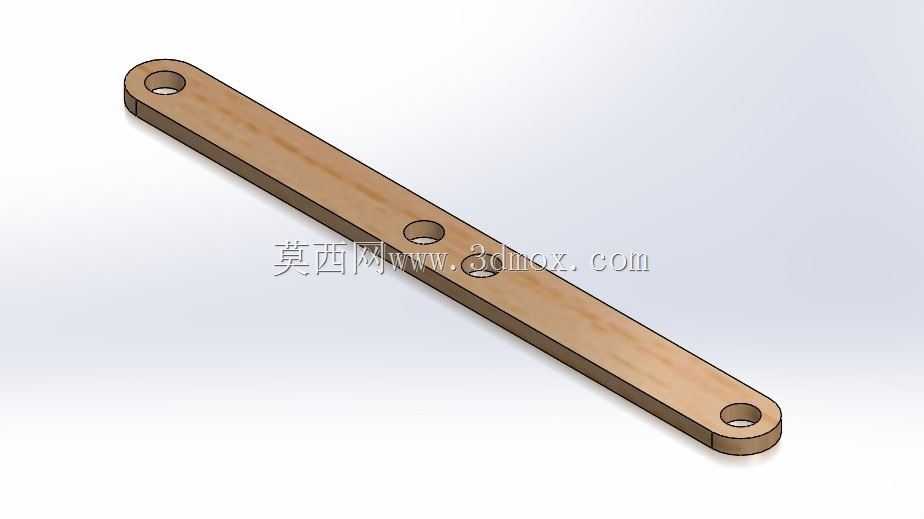

从功能特性来看，这套机构的所有铰接转动副都采用了间隙配合的销轴连接，转动过程中没有多余的旷量，既能保证杆件转动灵活，也不会因为配合间隙过大导致运动轨迹出现偏差。摇杆的摆动角度可以通过调整连杆的连接孔位进行小范围调整，适配不同演示场景或者设备动作的摆角需求，不需要重新加工整套杆件。实际工业应用中，这类机构往往会在摇杆末端加装执行端，比如推板、拨叉、挂钩，就能完成工件推送、物料分拣、线体换向这类简单的重复动作，因为所有运动都是刚性杆件传递，动作的同步性和位置重复精度完全可以满足常规工业场景的需求，不需要额外添加位置传感器做闭环反馈。

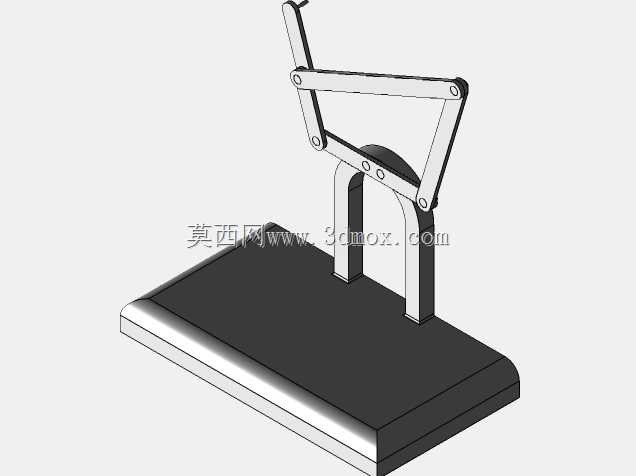

做三维建模的时候，要特别注意各个铰接点的同轴度约束，装配时要提前做运动干涉检查，避免杆件在摆动极限位置出现碰撞；同时要给转动副预留合理的装配间隙，模拟实际销轴连接的配合状态，运动仿真出来的轨迹才会和实际物理样机的运行状态一致，不会出现仿真动作和实际装配后动作偏差过大的问题。很多刚接触机械设计的从业者，往往会忽略杆长校验的步骤，直接凭感觉画杆件长度，最后做出来的样机要么转不动，要么摆动角度不符合预期，这套模型刚好可以作为连杆机构设计的参考范本，帮设计者快速理解四连杆机构的运动逻辑和参数匹配要点。
