欧规插脚式便携手机电源适配器结构

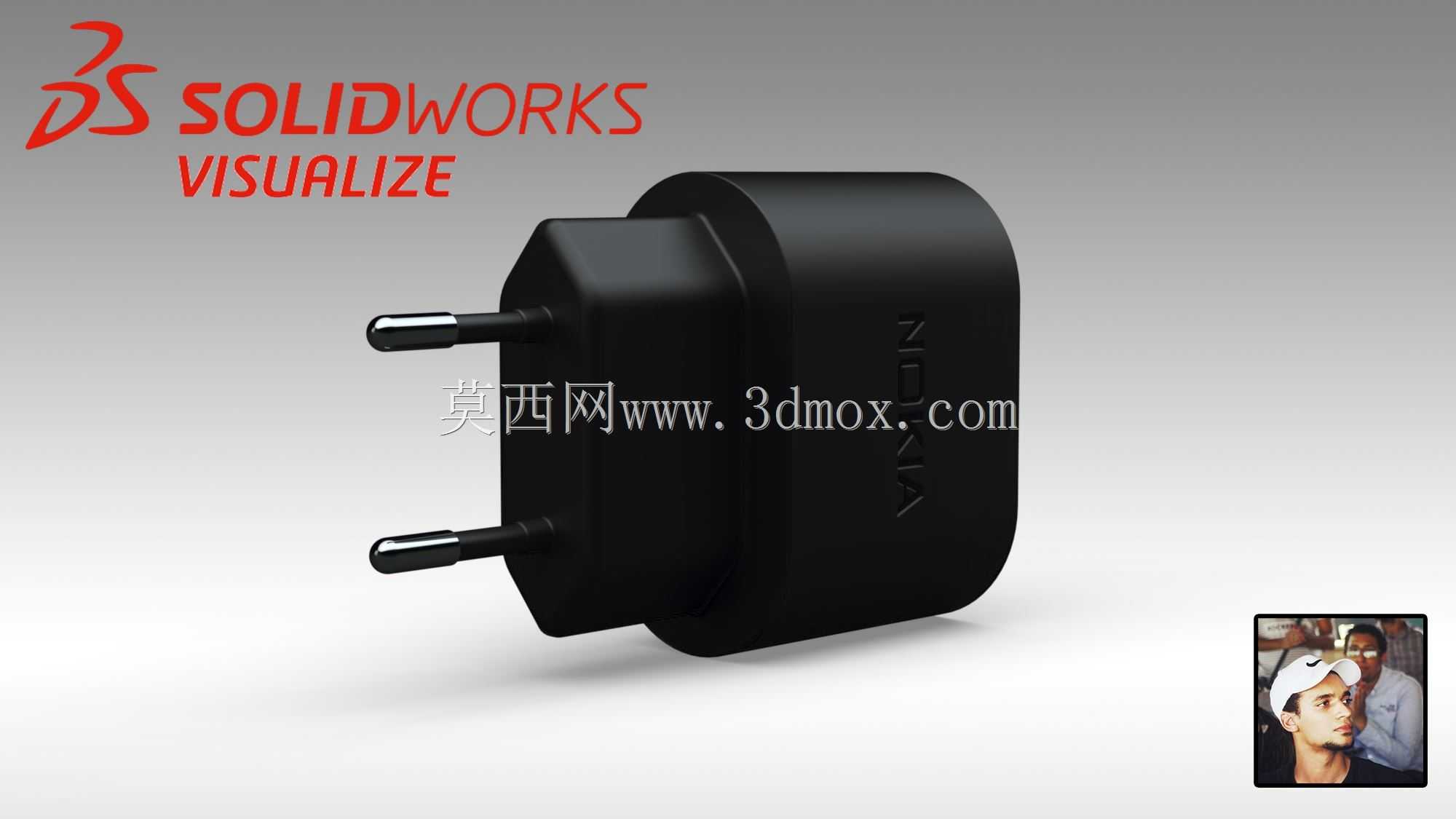

日常做消费电子配套结构设计时，这类墙插式手机充电器是很常见的小尺寸供电部件，主要应用场景是给功能机、早期智能机这类便携通讯终端做市电转换供电，同时兼顾内置电池的恒流充电需求，直接插在室内墙面的欧标两孔插座上即可使用，不需要额外的电源线缆，整体集成度很高。做这个结构的逆向建模时，首先要卡准插脚的安装边界，欧规两圆柱插脚的中心距、插脚直径、伸出壳体的长度都要符合对应安规要求，插脚根部和壳体的衔接处要做限位台阶，避免插脚受插拔力出现歪斜、内缩的问题，插脚在壳体内部的连接端要预留和PCB板焊盘的对接空间，同时要保证插脚和壳体内部高压区、低压区的隔离距离满足安规爬电要求。壳体采用上下扣合的超声焊接结构，分型面选在壳体侧面的轮廓转折处，既可以隐藏合模线提升外观质感，也能保证超声焊接后的结合强度，避免日常插拔时壳体开裂。壳体侧面的品牌标识做下沉式蚀纹处理，建模时要保证标识的深度均匀，不会出现壳体局部壁厚过薄的问题，整体壳体的外轮廓做圆角过渡，没有尖锐棱角，握持插拔时的手感更顺滑。内部腔体的尺寸要完全适配AC-DC转换电路板、高压电容、输出USB接口的排布，腔体内部要做定位筋和卡扣，把PCB板牢牢固定在腔体内，避免运输、插拔过程中电路板出现移位，高压侧和低压侧之间要预留隔离挡墙的位置，保证电气安全间隙。输出端的接口开孔位置要和内部USB接口的位置完全对齐，开孔边缘做倒角处理，避免插拔数据线时刮伤线材外被。整体外形尺寸控制在掌心可握持的范围内，插墙后不会占用相邻插座的空间，适合在家庭、办公、差旅等多种场景下使用，建模过程中所有的配合公差都按照消费电子类产品的常用公差带设置，壳体壁厚保持均匀，避免注塑生产时出现缩痕、翘曲等缺陷，插脚的同轴度、平面度都要满足量产装配的要求，保证成品可以顺畅插入对应规格的墙面插座，插拔力控制在合理区间，既不会出现插接过松容易脱落的问题，也不会因为插拔力过大导致使用不便。
