槽型光电止动检测组件结构设计

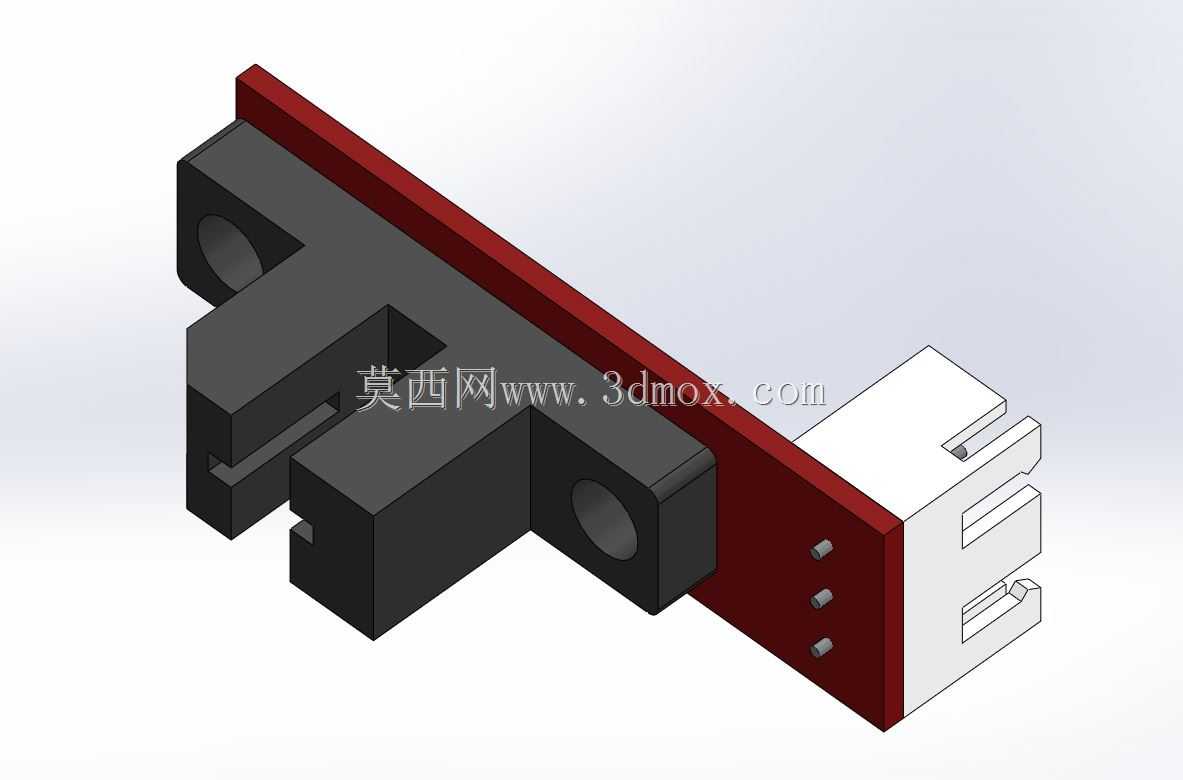

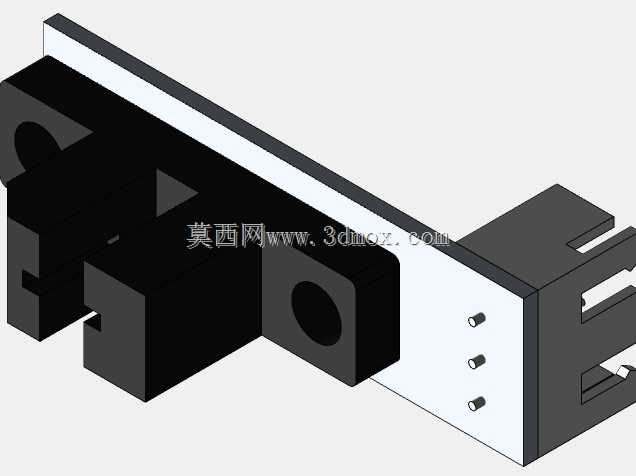

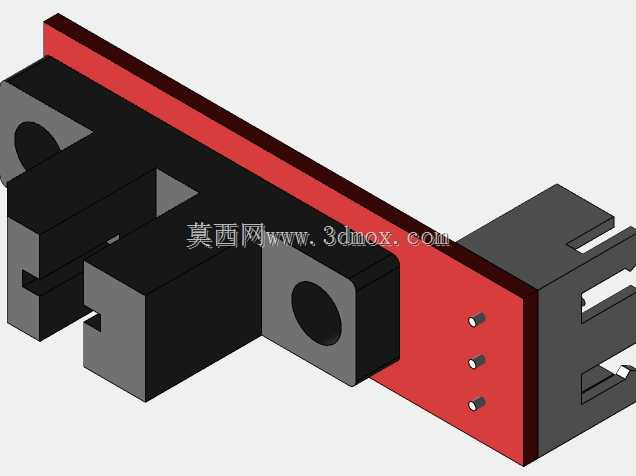

在自动化输送线、小型模组滑台、3D打印设备运动轴的末端限位场景里，这类集成了槽型光电探头的止动块是很常见的功能部件，它同时承担硬限位止挡和位置信号触发的双重作用，相比单独安装光电传感器再加装硬限位挡块的方案，能大幅节省安装空间，减少装配时的对位调整工作量。从结构设计上看，这个部件把光电检测的槽位和硬止动的安装基体做了一体化整合，黑色的工程塑料基体部分预留了两个沉头安装孔，孔位间距匹配常规20系列铝型材的安装槽间距，可以直接通过内六角螺丝固定在型材端面或者设备安装板上，不需要额外加工转接板。基体一侧延伸出的U型槽是光电检测的光路通道，槽宽尺寸适配常规3mm厚度的触发挡片，当运动部件带动挡片插入槽内时，会阻断红外发射管和接收管之间的光路，输出电平变化的到位信号，给控制系统传递减速或者停止的触发指令。和光电检测位并排设置的红色绝缘安装板上预留了三个焊盘引脚，是光电元件的接线位，引脚间距符合标准2.54mm接插件的适配尺寸，接线时可以直接插装杜邦端子，不需要额外焊接飞线，能提升现场装配的效率。尾部的白色插接结构是和设备线束端对插的导向位，做了防呆的缺口设计，能避免接线时插反引脚导致的元件烧毁问题。设计时特意把硬止动的受力面和光电检测槽位做了错位布置，当运动部件超程冲击时，冲击力会直接作用在黑色基体的实体止挡面上，不会传导到光电元件的引脚或者光路部分，避免碰撞导致的光电元件偏移、损坏。安装边界上，这个部件的整体厚度控制在10mm以内，突出安装面的高度不超过25mm，在狭小的设备内腔里也能布置，不会和运动部件的走线、拖链产生干涉。实际选型使用时，需要注意触发挡片的插入深度要超过光路中心2mm以上，保证信号触发的可靠性，同时安装面的平面度要控制在0.1mm以内，避免安装倾斜导致挡片刮蹭光电槽内壁。这类一体化止动检测组件相比分体式方案，累计装配误差能控制在更小范围内，触发位置的重复精度可以达到0.02mm，完全满足小型自动化设备的末端限位、原点复位检测的使用需求，在桌面型自动化设备、小型机械手的行程限位场景里适配性很强。
