双轮组机械式计数装置结构设计

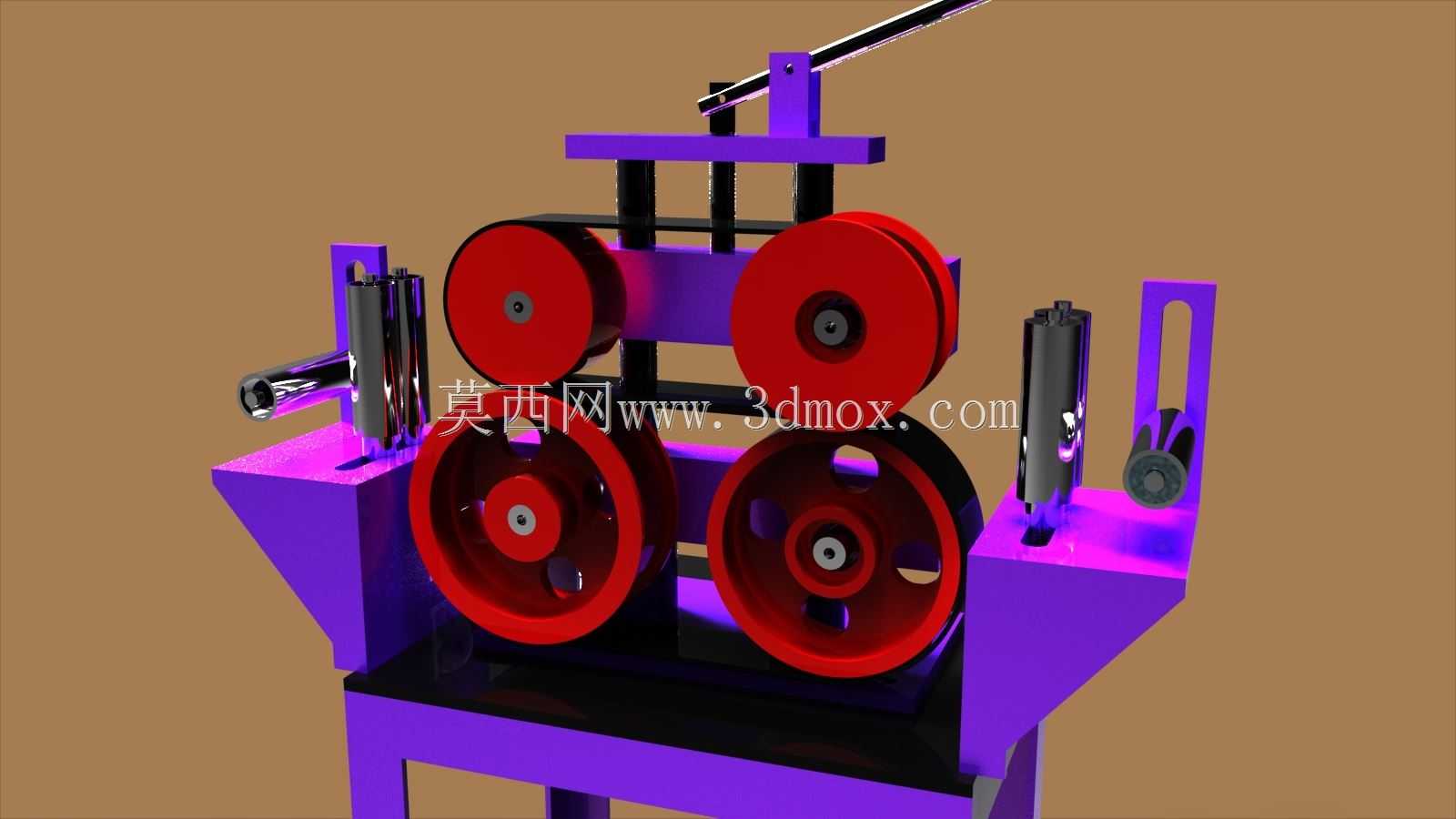

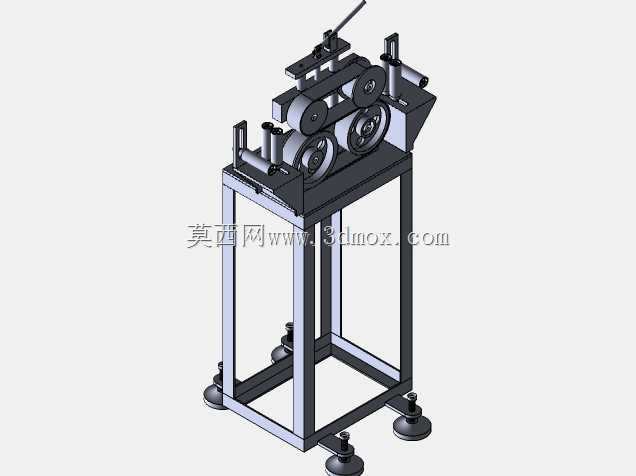

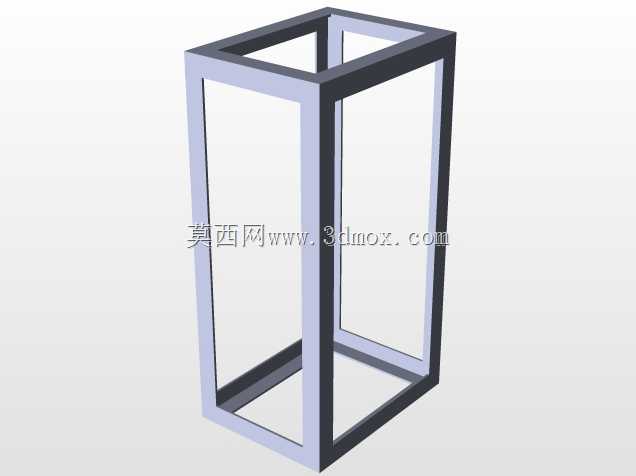

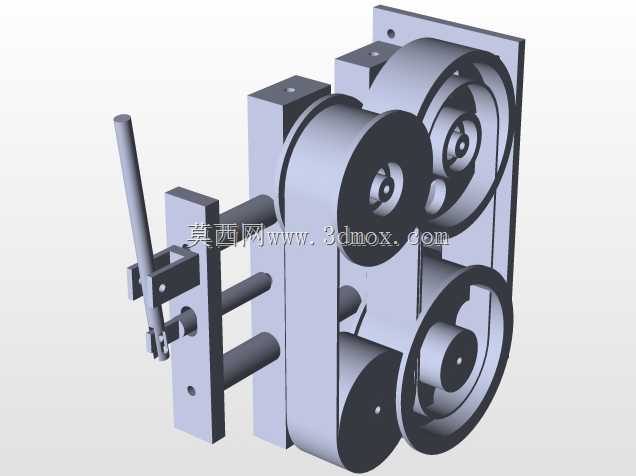

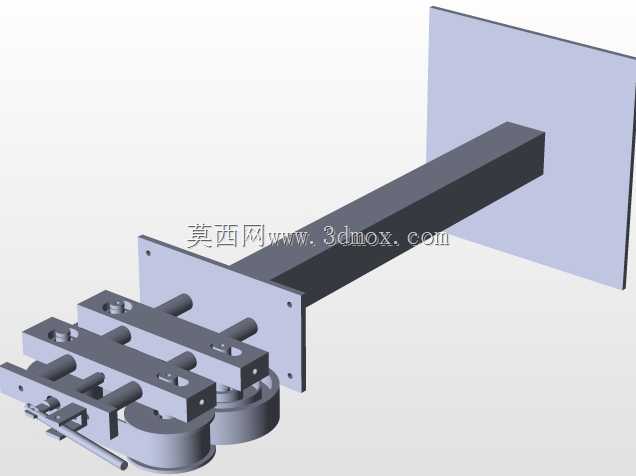

该机械式计数装置主要面向线材、带材连续加工产线的长度计量场景，常见于线缆包覆、金属带材分切、薄膜收卷等工序段，可在物料连续输送过程中通过轮组与物料的摩擦接触实现同步转动，将物料的直线位移转化为轮组的旋转圈数，最终通过机械传动链路传递至计数执行端完成长度或输送数量的累计，无需外接供电即可实现纯机械计数，适配防爆、强电磁干扰等无法部署电子计数元件的特殊生产场景。整套装置采用立式双列四轮组布局，上下排布的两组红色轮体为计量接触轮，轮体表面做滚花防滑处理，可增大与被计量物料的接触摩擦力，避免物料输送过程中出现打滑丢转导致的计数偏差，轮体中心配置耐磨衬套，可降低长期转动带来的轴孔磨损，延长设备维护周期。两侧的紫色机架为一体式折弯焊接结构，底部预留标准安装孔位，可直接固定在产线输送架的横梁上，机架两侧设置的竖向导向槽可适配不同厚度的被计量物料，通过调整上轮组的安装高度实现接触压力的调节，保证不同规格物料通过时轮组都能保持稳定的贴合状态。机架两侧外置的导向柱可对进入计数轮组的物料进行侧向限位，避免物料偏移导致轮组受力不均，顶部设置的压杆机构可实现上轮组的快速抬升，方便穿料、换卷等操作时快速避让物料，无需拆卸整机固定结构。设计过程中优先考虑了传动链路的间隙补偿，轮组之间的传动采用同步带连接，可消除齿轮传动带来的回差，保证计数精度控制在合理范围内，整机的安装边界充分考虑了现有产线的改造适配需求，整体宽度控制在常规输送架的安装尺寸范围内，无需对原有产线做大规模改动即可完成加装。装置的计数执行端通过传动带与下轮组联动，可直接输出机械计数信号，也可根据需求外接旋转编码器实现电子信号输出，兼顾纯机械计数与电控数据采集的双重需求，轮组的转动阻尼经过匹配调校，既不会因阻尼过大导致物料牵引阻力增加，也不会因阻尼过小出现惯性空转影响计数准确性。
