矿井旧风机分体式轴承座结构设计

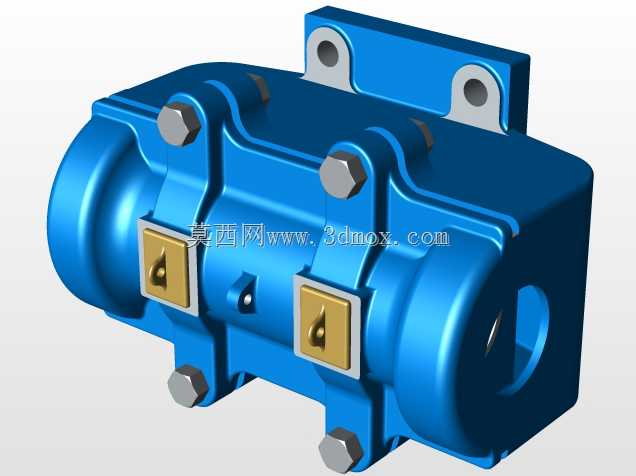

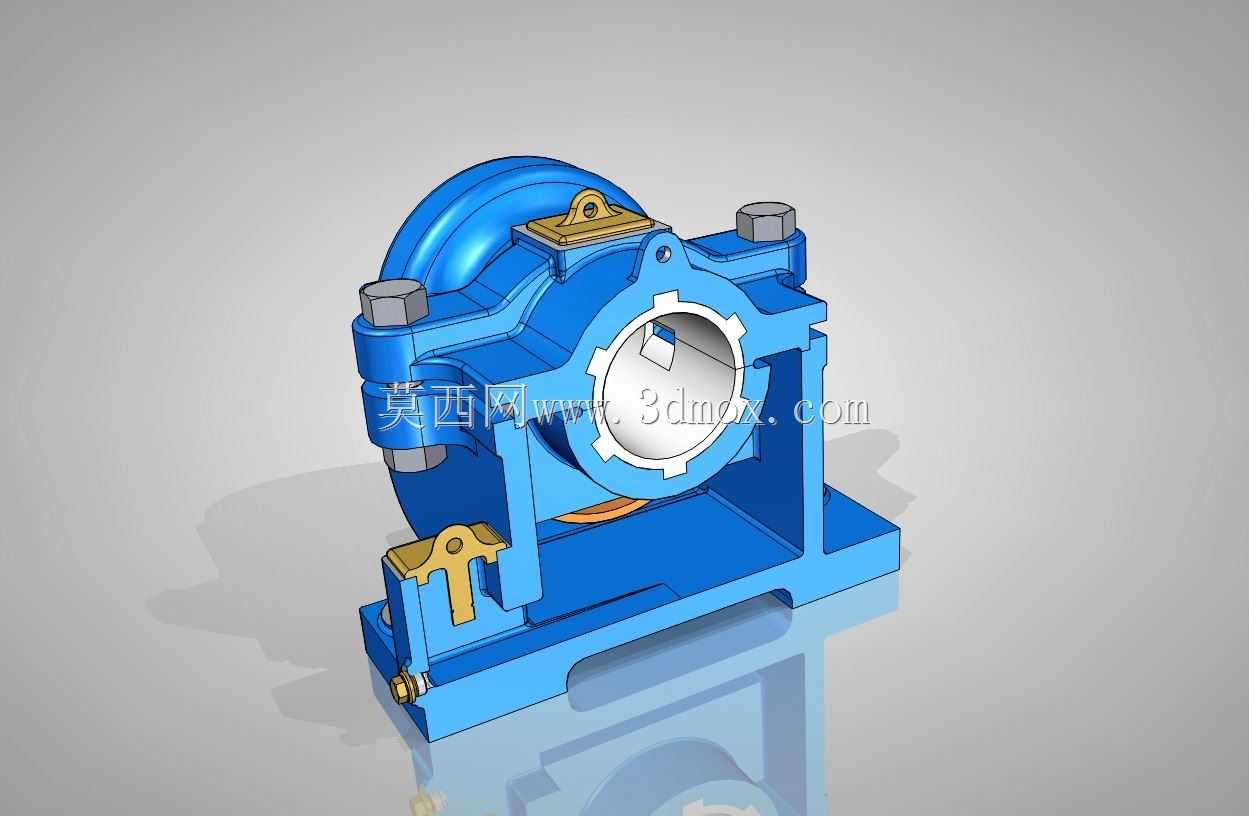

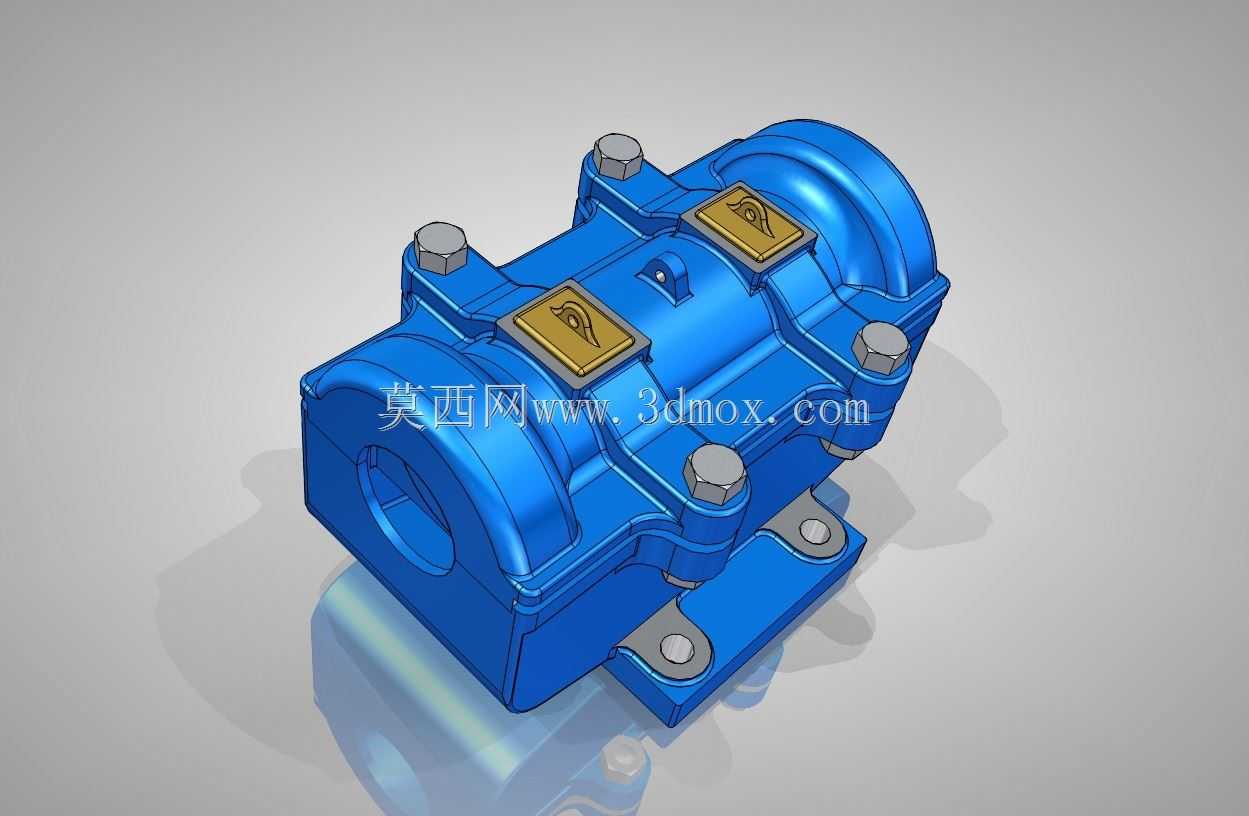

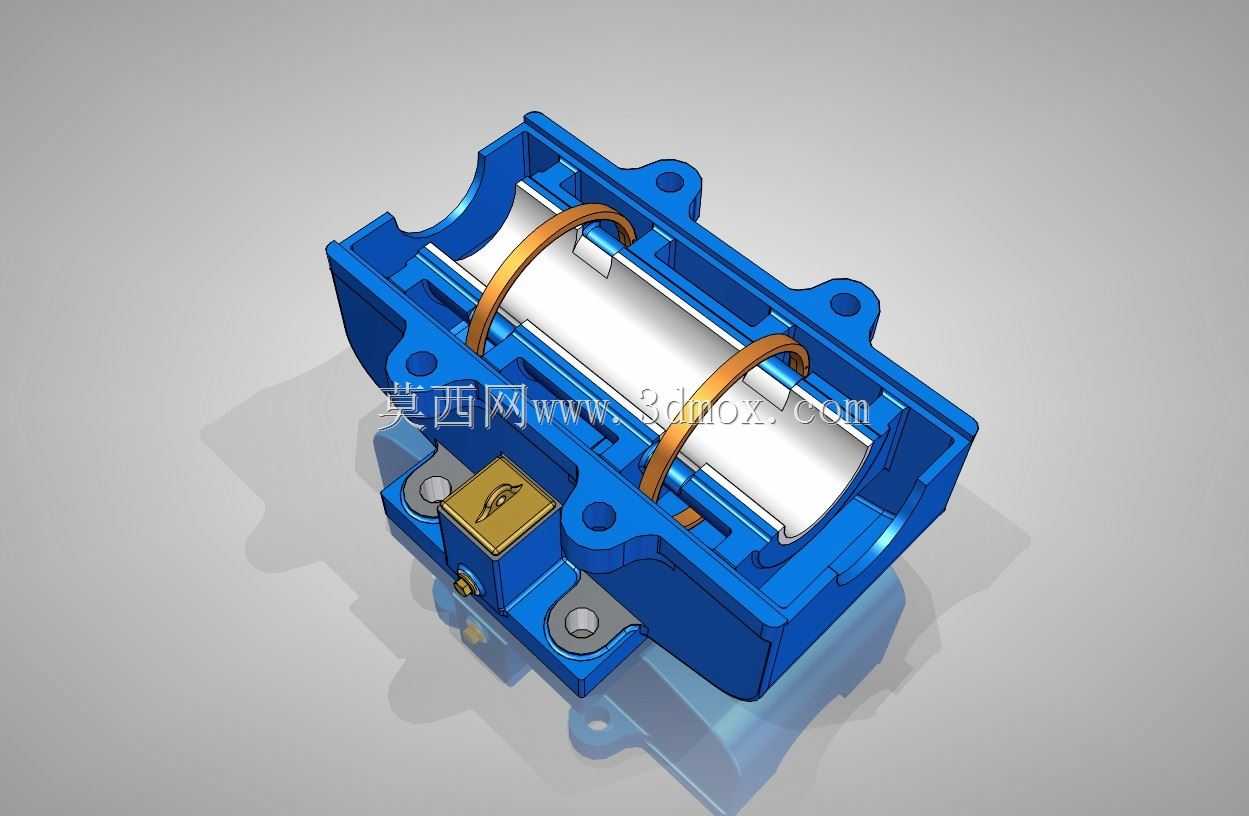

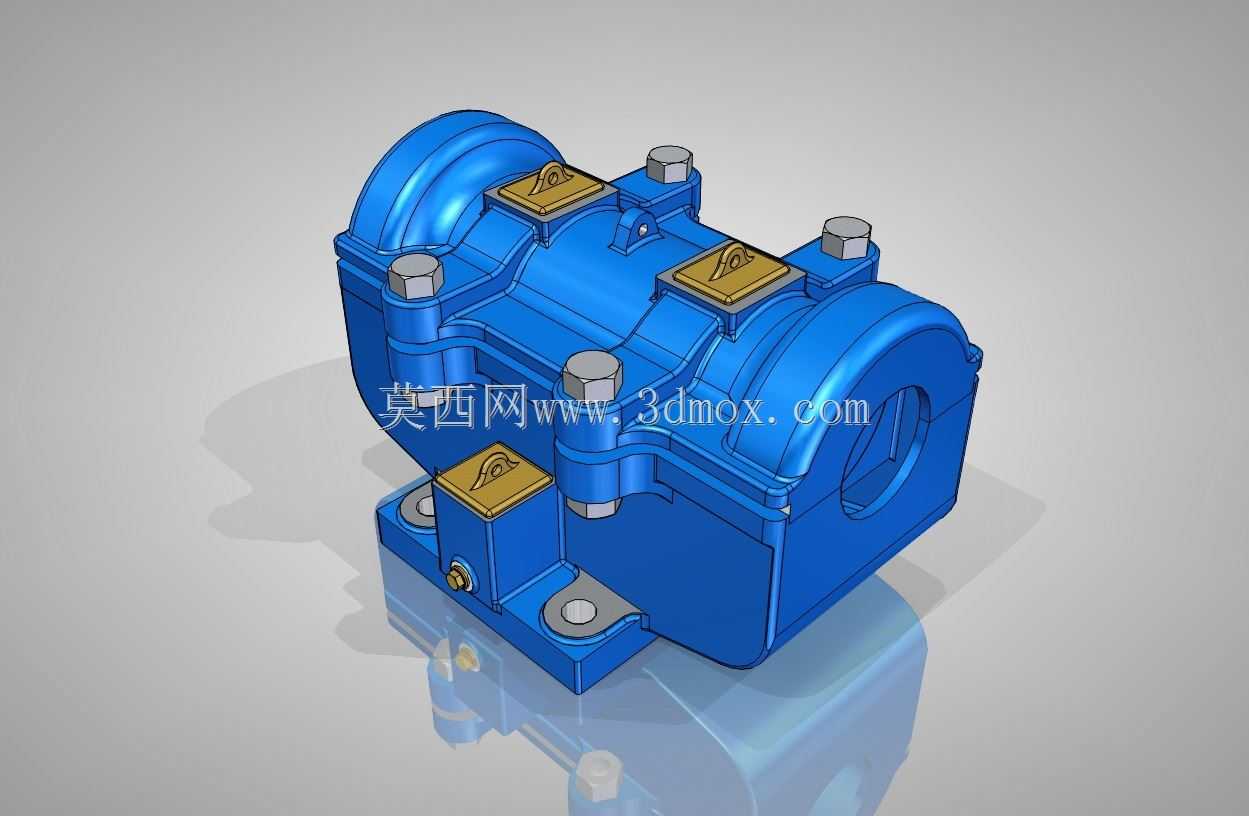

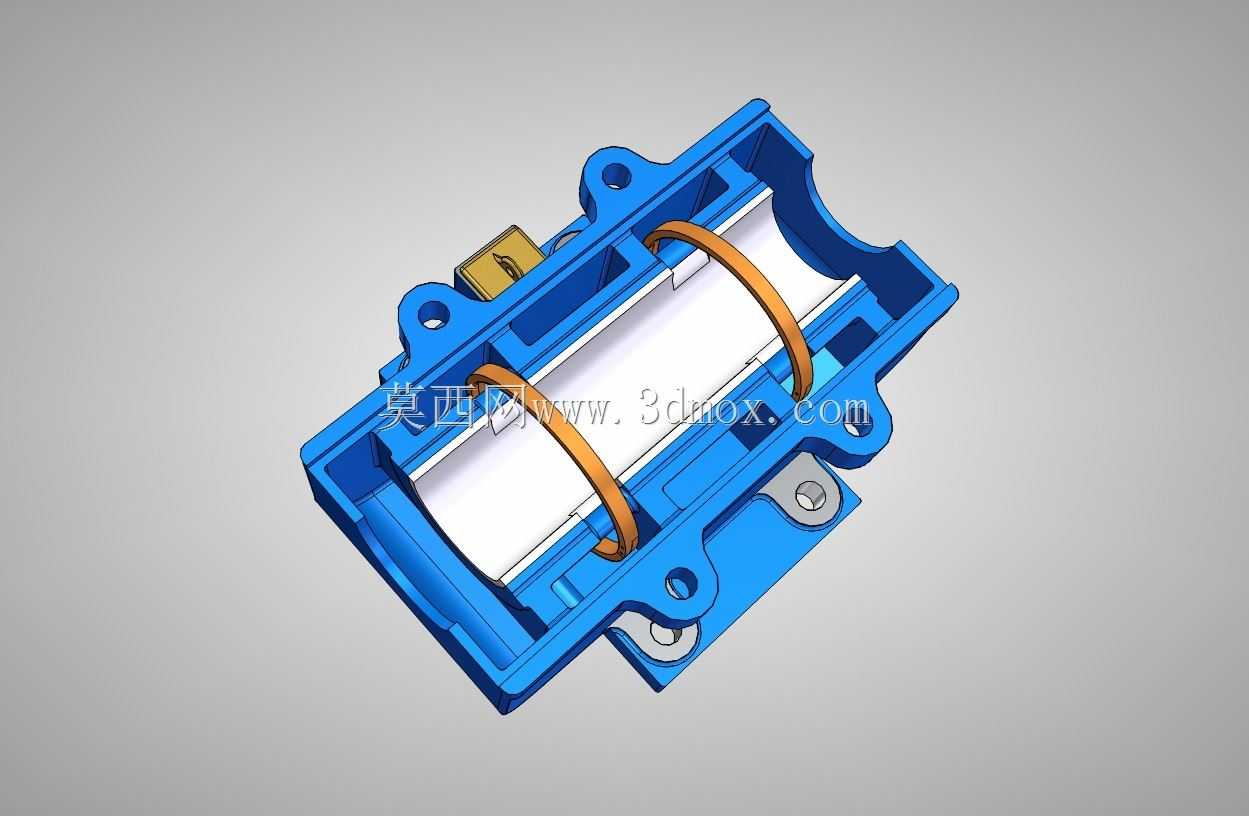

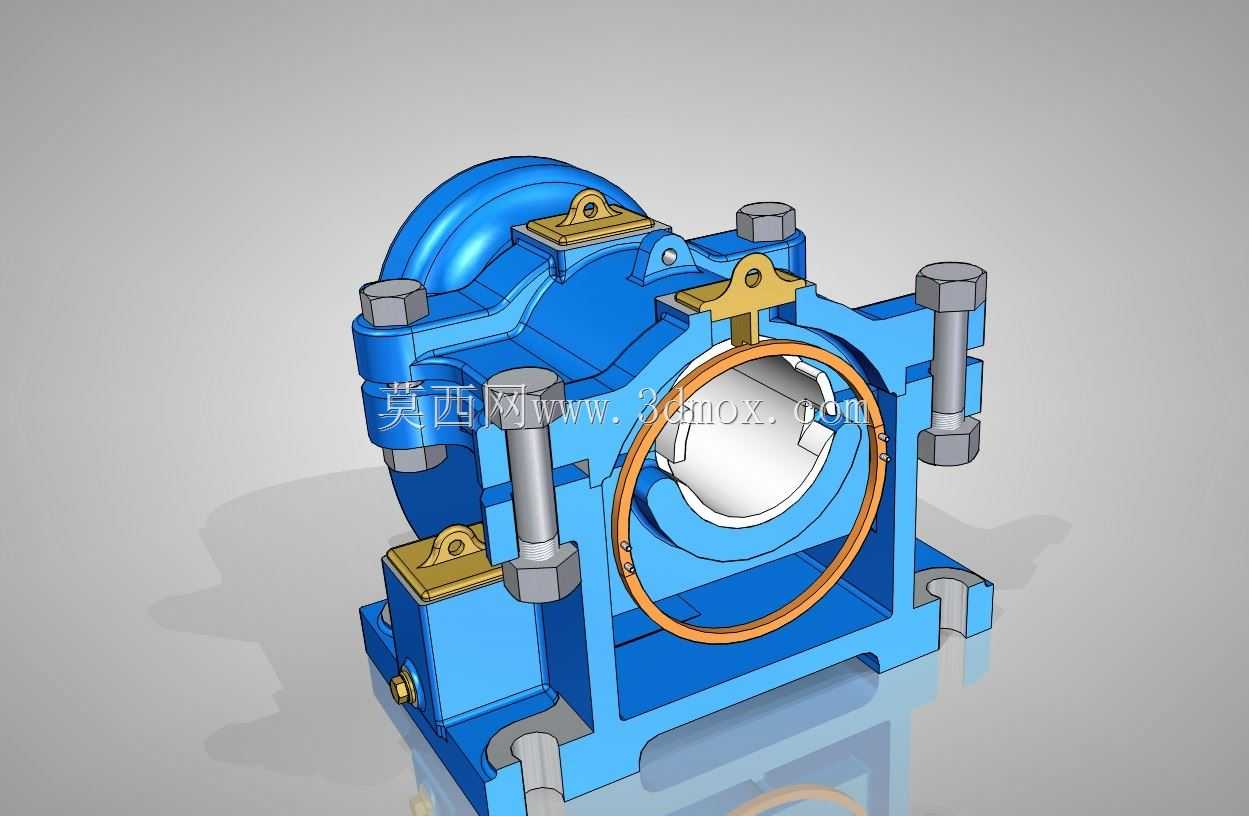

矿井通风系统常年处于高粉尘、高湿度、气流负载波动大的井下作业环境，作为旧风机维护替换、结构校核的核心承载部件，这款剖分式轴承座的设计完全围绕井下运维的实际工况展开。不同于常规一体式轴承座需要整轴拆卸才能完成轴承更换的弊端，该结构采用上下对开的剖分设计，上盖通过三组均布的紧固螺栓与底座实现刚性连接，日常运维时仅需拆卸上盖紧固件即可完成轴承的检查、润滑与更换，大幅缩短井下设备的停机维护时长，适配老旧风机技改替换时无需改动原有安装基础的需求。底座采用一体化铸造成型的带安装脚结构，四个安装孔位的中心距严格匹配老旧矿井风机的原有安装边界，安装脚位置设置了加厚的承力凸台，避免长期受径向载荷作用出现安装面变形、螺栓孔开裂的问题。轴承座的轴向两端预留了密封件安装槽位，可适配毡圈密封、迷宫密封等多种密封形式，能够阻挡井下煤尘、水汽侵入轴承滚道，延长轴承的实际使用寿命。上盖顶部设置的三个黄铜材质的注油与观察盖板，既可以作为日常注脂维护的操作窗口，也能在不拆解轴承座的情况下观察内部轴承的运转、润滑状态，盖板与上盖的贴合面做了精密铣削加工，保证配合面的密封性能，避免润滑脂泄漏以及外界杂质渗入。整体腔体的加工尺寸严格匹配对应型号调心滚子轴承的安装公差，能够承受风机运转时叶轮带来的径向载荷与少量轴向窜动，腔体内部预留了足够的储脂空间，可存储足量润滑脂保障轴承长期运转的润滑需求。底座侧面设置的小型油塞，用于定期排出腔体内积存的废脂与渗入的冷凝水，避免废脂堆积导致轴承散热不良。整个结构的壁厚设计遵循等强度原则，承力部位做了加厚处理，非承力部位适当减薄，在保证整体结构刚度、满足长期重载运转需求的前提下，尽可能控制铸件的整体重量，降低井下运输与安装的作业难度。从建模细节来看，所有的螺栓连接位置都做了凸台沉孔设计，既保证螺栓紧固时的接触面平整，也能避免螺栓头长期暴露在井下潮湿环境中出现锈蚀卡死的问题，安装脚与底座主体的衔接位置做了圆弧过渡处理，消除应力集中隐患，避免长期受振动载荷影响出现结构开裂。
