TO-47封装晶体管金属外壳结构

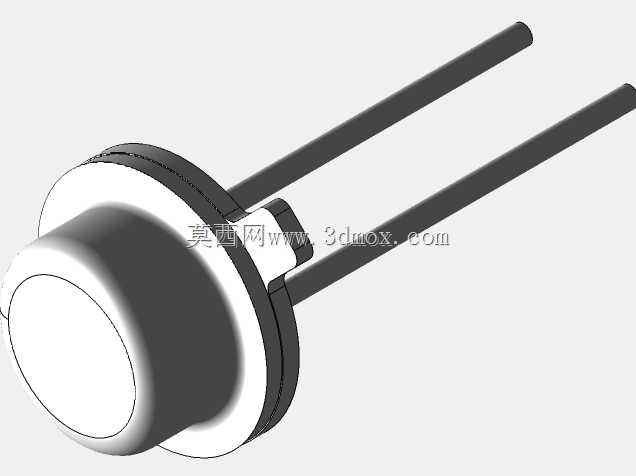

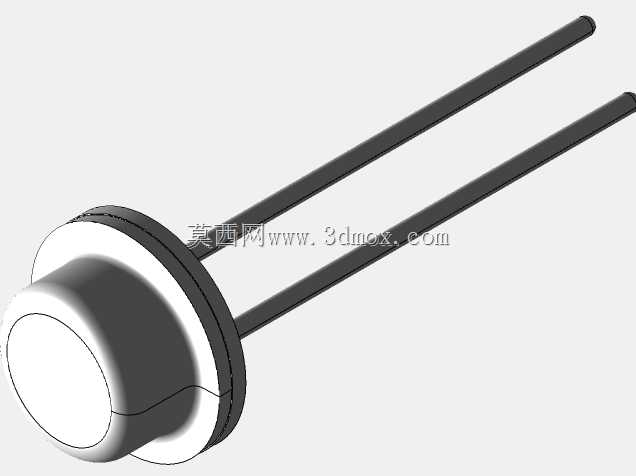

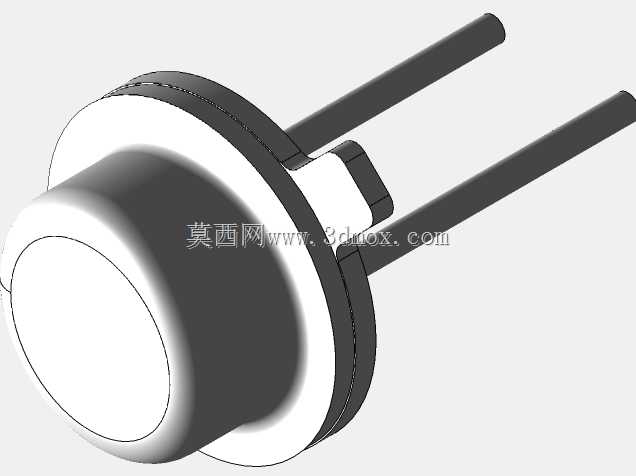

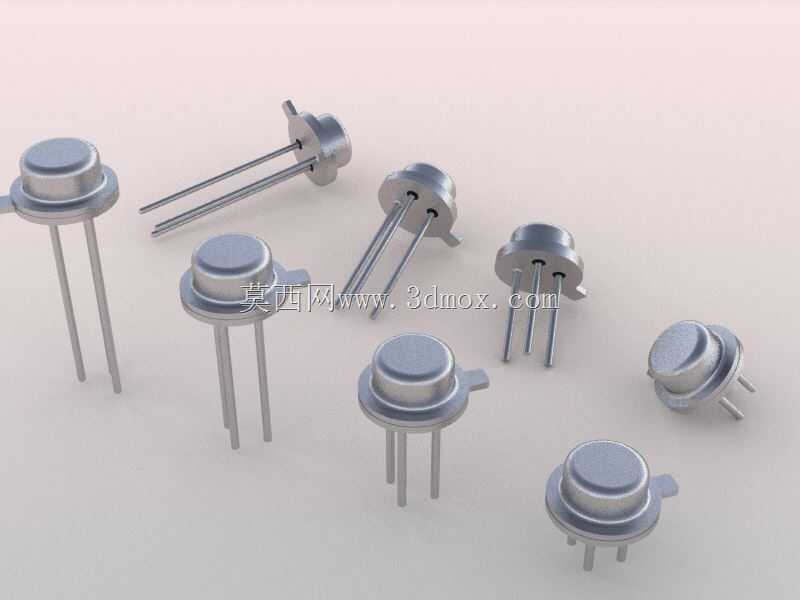

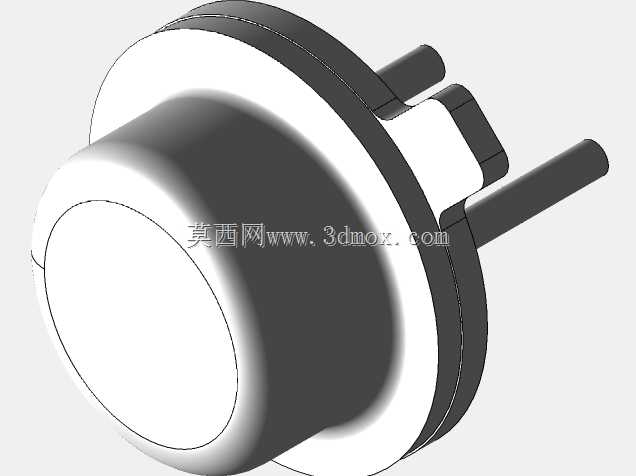

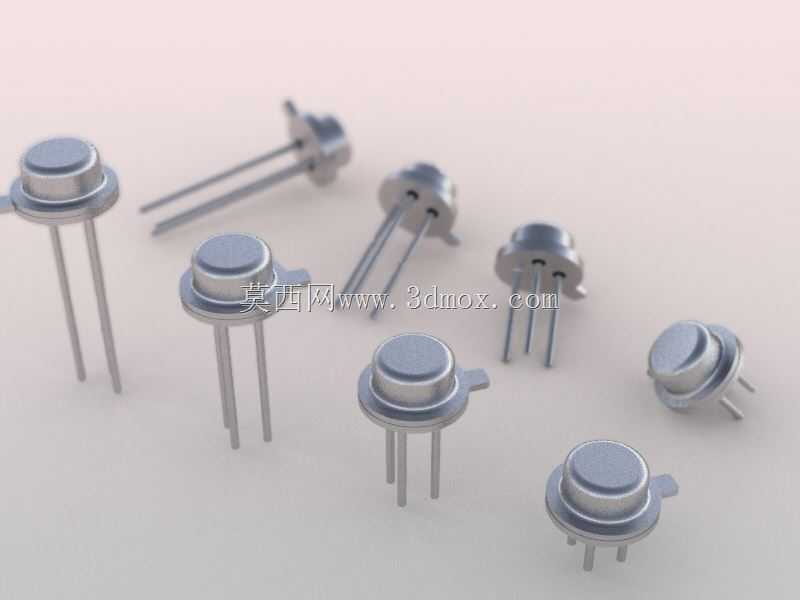

在分立半导体器件的应用场景里，TO-47这类金属圆帽封装的晶体管，至今仍在高温、高可靠性要求的工控、电源、射频前端电路中保有稳定的使用占比，不同于塑封器件的轻薄化取向，金属封装的气密性优势，让它能在潮湿、强振动、温度波动范围大的工况下长期稳定工作，不会出现塑封体吸潮导致的引脚氧化、内部芯片受潮失效的问题。做PCB布局的时候，首先要明确这类封装的安装边界，圆帽本体的外径是标准的TO系列尺寸，三个直插引脚呈等腰三角形排布，引脚间距有明确的行业通用规范，在绘制PCB封装库时，要预留足够的引脚焊盘直径，同时考虑到金属外壳的接地需求，部分应用场景会在圆帽下方预留露铜接地区域，焊接时可将外壳与电路地连通，起到电磁屏蔽的作用，降低外界射频信号对内部晶体管芯片的干扰。从结构设计的角度看，这类封装的金属外壳采用冷冲压工艺成型，帽沿与底座通过电阻焊实现密封，引脚与底座之间采用玻璃绝缘子烧结固定，既保证了引脚之间的绝缘性能，又能维持腔体内部的气密性，隔绝外界水汽与杂质。在做三维建模时，要准确还原金属帽的圆弧过渡特征，不能把帽顶做成纯平面，实际生产中帽顶有微小的冲压弧度，引脚的直径、伸出长度也要符合实际器件的公差范围，避免结构装配时出现引脚与PCB孔位不匹配、外壳与周边元器件干涉的问题。在电源类设备的功率驱动电路中，这类金属封装晶体管往往需要搭配小型散热片使用，建模时要考虑散热片的安装空间，圆帽侧面的平整度要符合散热片的贴合要求，不能出现曲面偏差导致散热接触面积不足，影响器件的散热效率。不同于贴片封装的器件，直插式TO封装的引脚在装配时需要经过波峰焊或者手工焊接，建模时要还原引脚根部的过渡圆角，避免应力集中导致引脚在弯折、焊接过程中出现断裂，同时引脚的长度要兼顾PCB焊接后的剪脚余量，不能过长导致与机箱内部其他结构触碰短路，也不能过短导致焊接强度不足。在射频电路应用中，金属外壳的轮廓尺寸直接影响器件的高频寄生参数，建模时的尺寸偏差会导致电路仿真结果与实际测试出现偏差，因此每一处倒角、每一段引脚的长度都要严格参照行业通用的封装规范，保证模型导入PCB结构仿真时的准确性。
