带刻度标识金属调谐旋钮结构设计

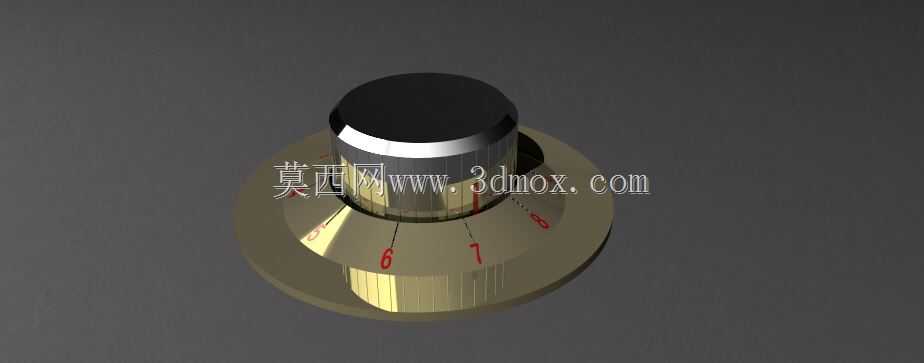

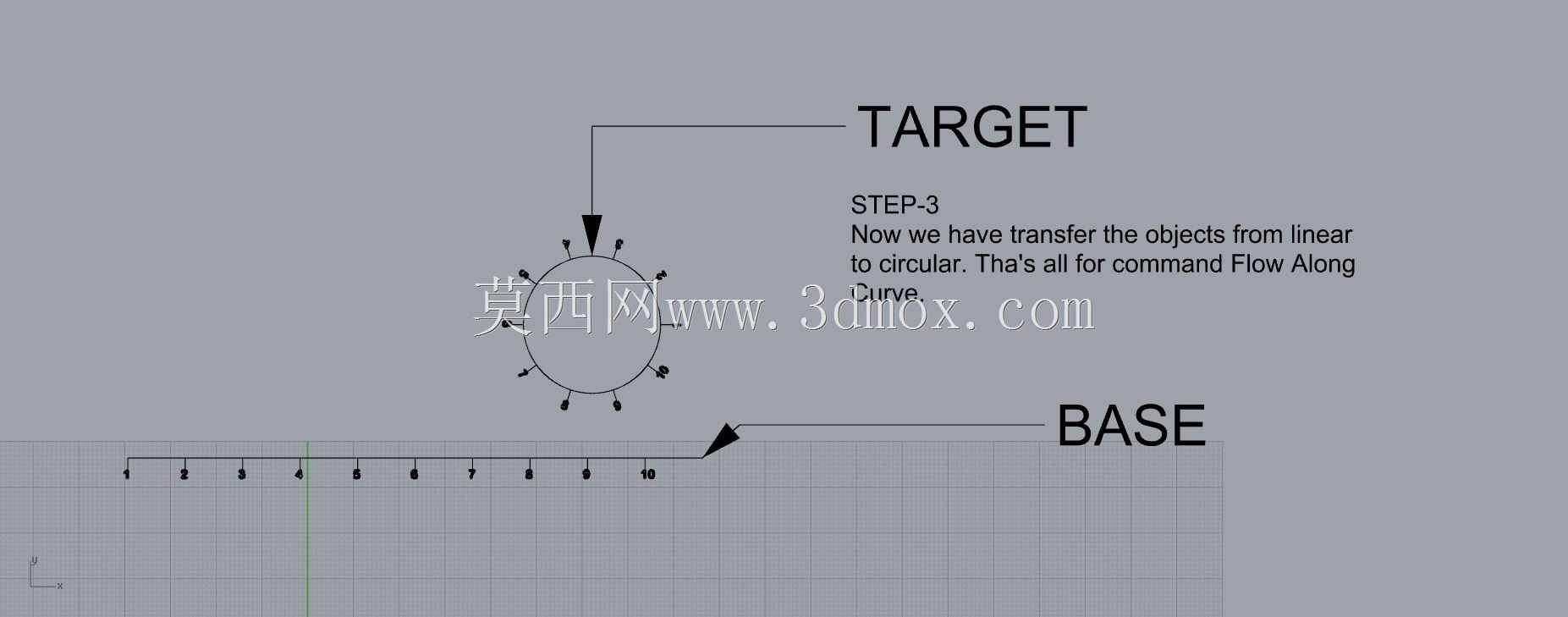

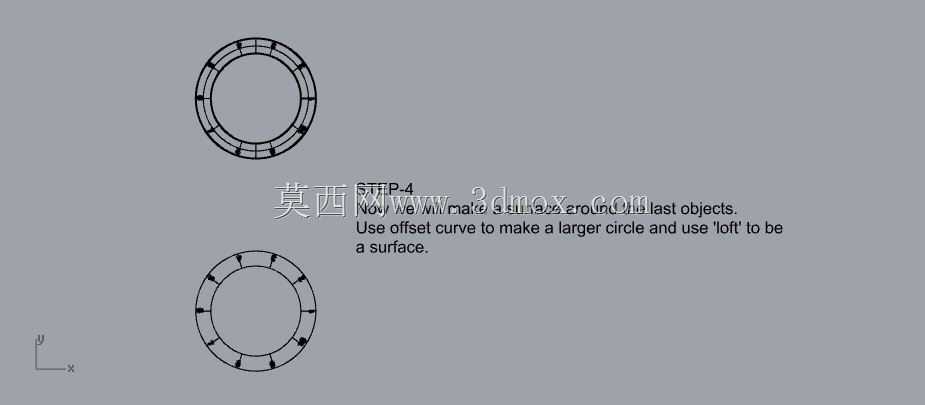

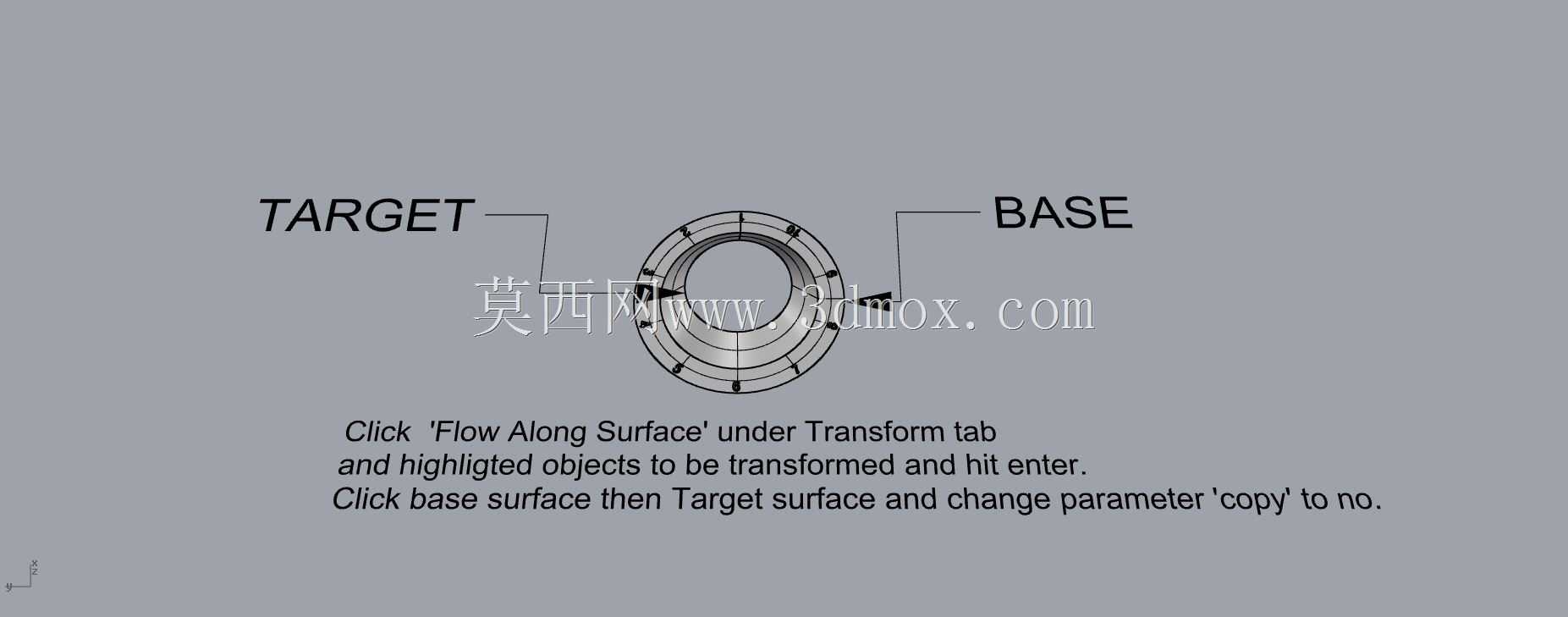

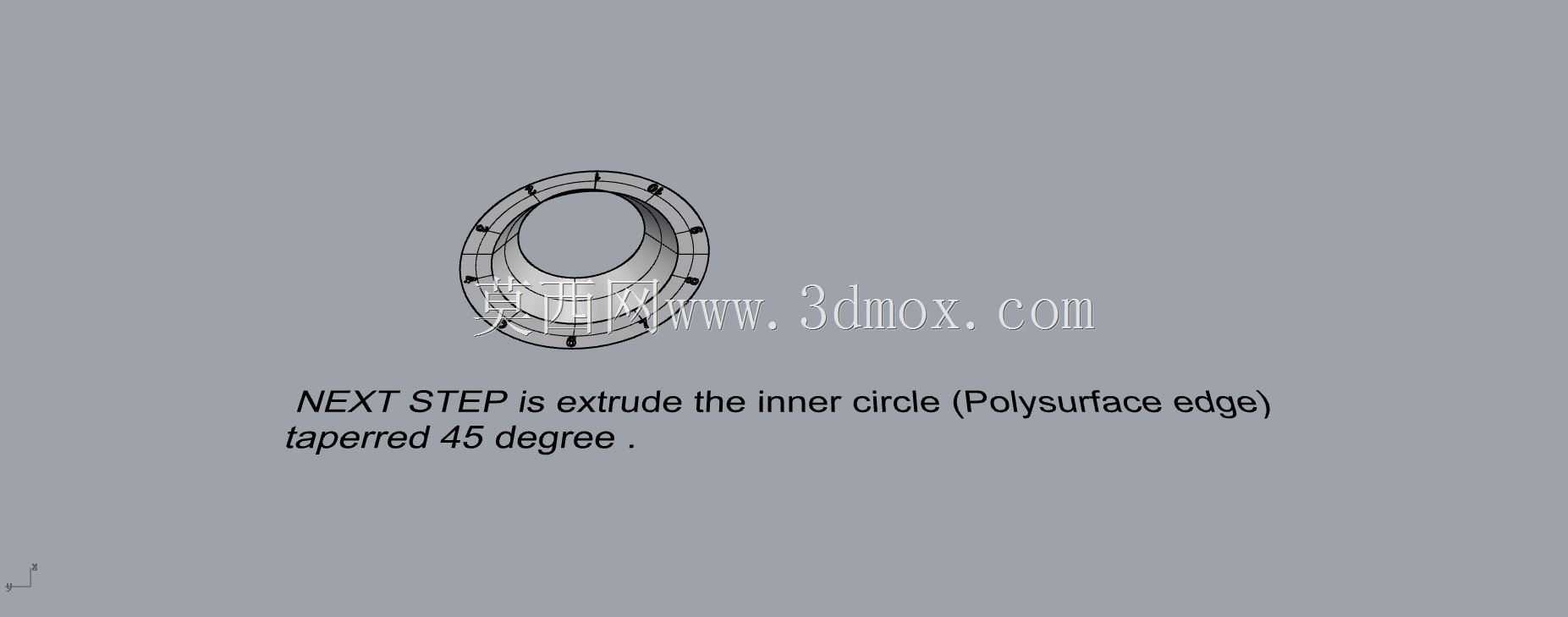

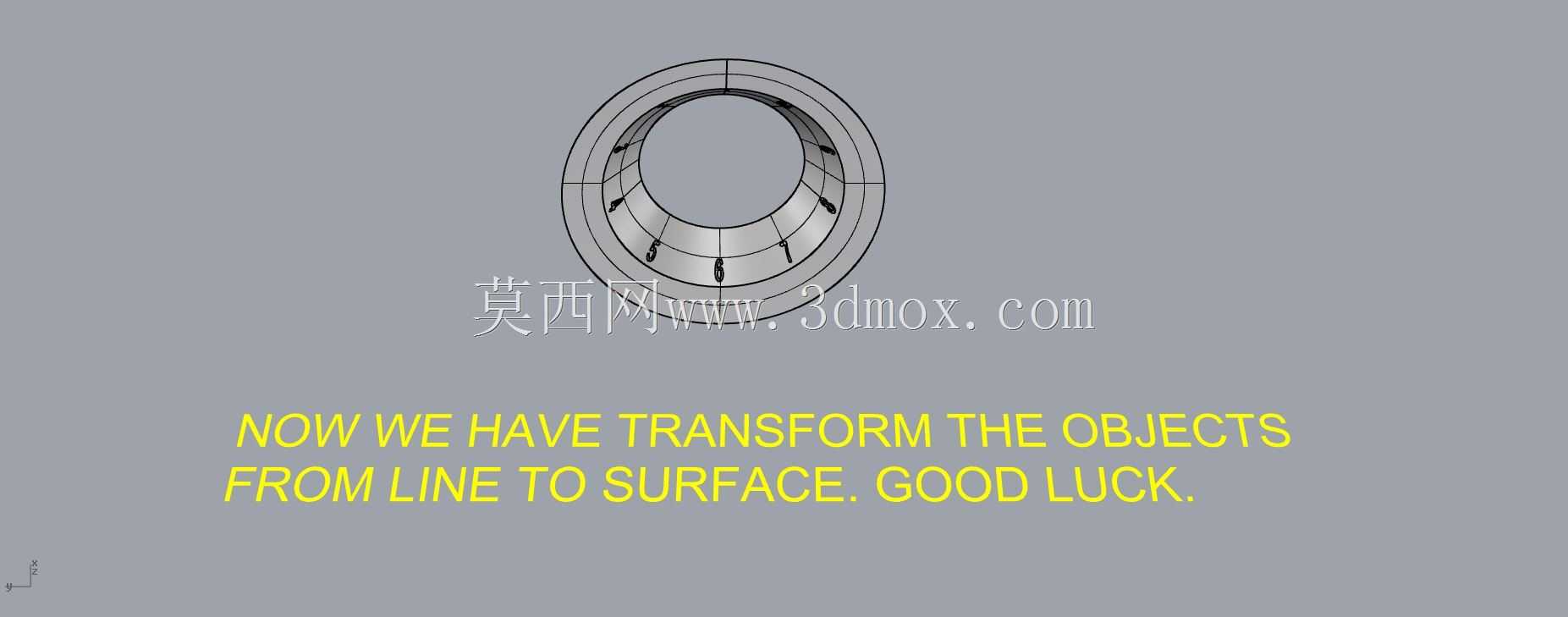

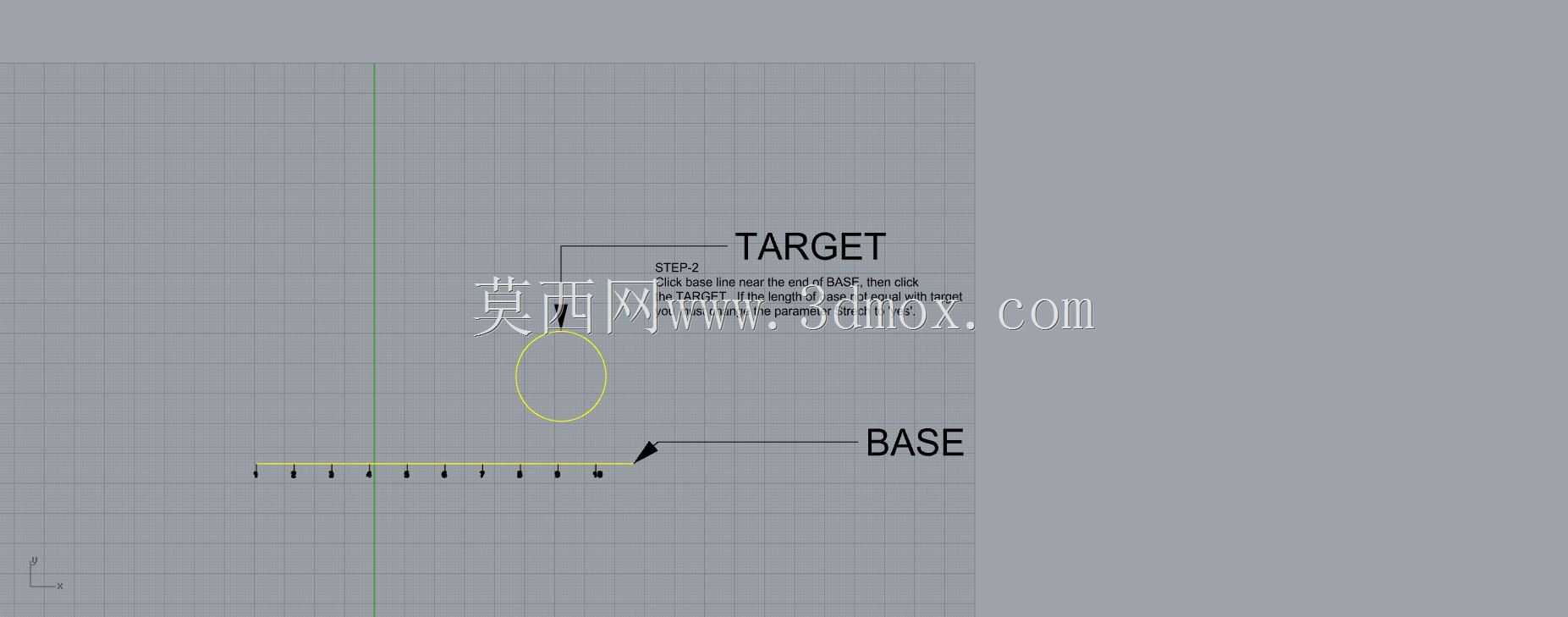

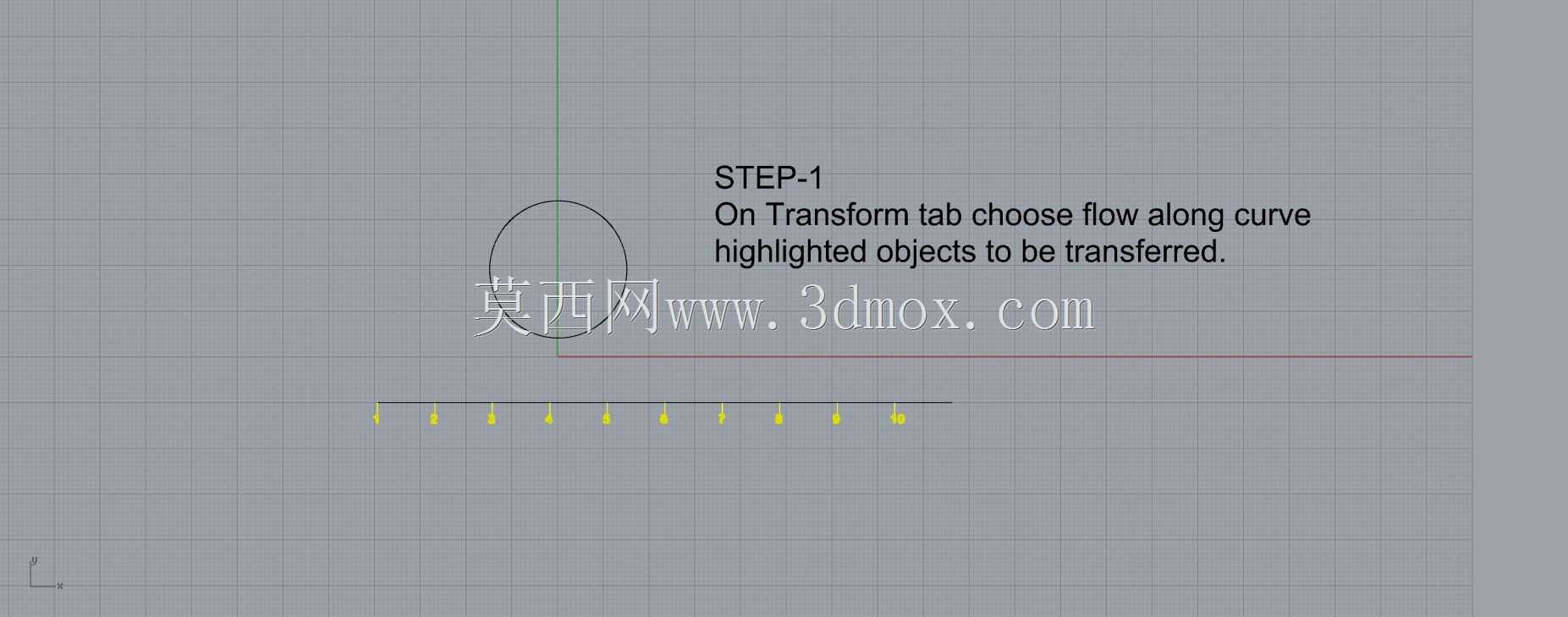

这类带环形刻度的金属调谐旋钮，多应用在需要精准参数调节的电子测试设备、老式广播接收装置、工业信号调校面板以及音频调控设备上，核心作用是通过手动旋转带动内部电位器或可变电容转轴转动，实现频率、增益、音量等参数的连续可调，刻度标识能让操作人员快速定位调节档位，避免盲操带来的参数偏差。从结构设计来看，这款旋钮采用分体式组合结构，顶部为黑色防滑握持帽，表面做哑光处理，旋转时手指不易打滑，中部为亮面金属过渡段，既提升整体质感，也能作为旋转时的视觉参照，下部为带红色刻度标识的黄铜色基座盘，刻度沿基座盘圆周均匀排布，数字标识清晰，旋转时刻度与设备面板上的基准线对齐即可读取当前调节值。设计过程中需要优先考虑旋钮与内部转轴的配合公差，内孔通常采用D型切边结构，与电位器的D型转轴过盈配合，防止长期旋转后出现打滑空转的问题，基座盘的直径需要匹配设备面板的安装开孔尺寸，一般这类小型调谐旋钮的基座直径控制在20-30mm区间，顶部握持帽的直径略小于基座，高度控制在15-20mm，既保证手指有足够的握持接触面积，也不会因为尺寸过大占用过多面板空间。安装边界方面，旋钮底部与设备面板之间需要预留0.5-1mm的间隙，避免旋转时与面板表面摩擦产生阻尼卡顿，基座盘的下沿做微小倒角处理，既方便安装时对准转轴，也能避免锐边划伤操作人员手指。从实际使用场景出发，这类金属旋钮相比塑料旋钮拥有更好的手感阻尼，旋转时的段落感更清晰，长期使用不易出现磨损掉字的问题，适合在需要频繁调节参数的工业设备、专业音频设备上使用，设计时还需要考虑旋钮的重量平衡，避免旋转时因为重心偏移导致参数自动漂移，顶部的黑色握持帽采用压合方式与金属主体连接，装配工艺简单，后期维护更换也十分便捷。刻度的排布需要符合人体工程学，常用调节区间的刻度可以适当做加宽标识，方便操作人员快速找到常用档位，红色的数字标识在金属色基座上辨识度高，即使在光线不足的操作环境下也能快速读取刻度值。
