DIN526沉头圆柱螺钉安全帽结构设计

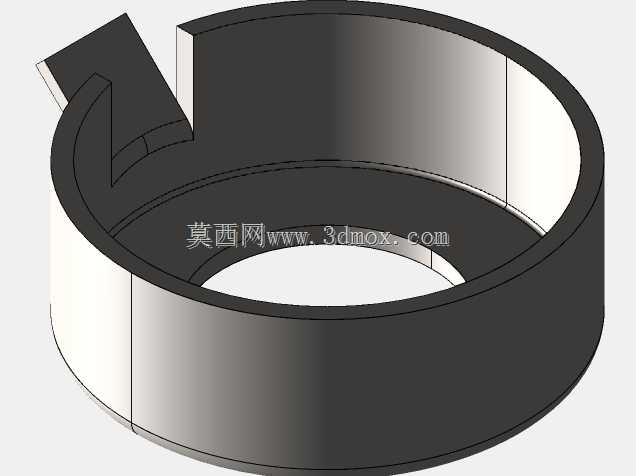

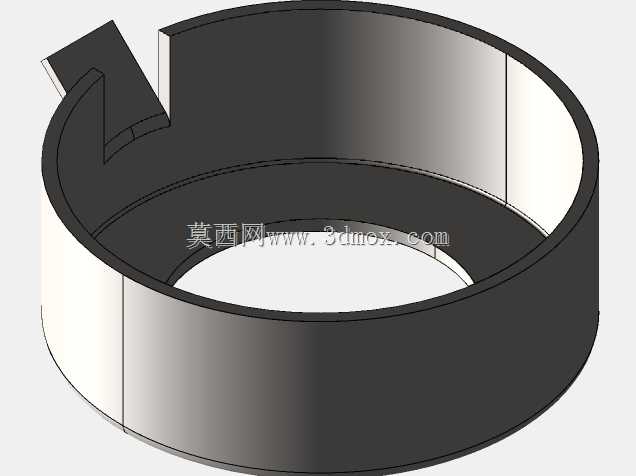

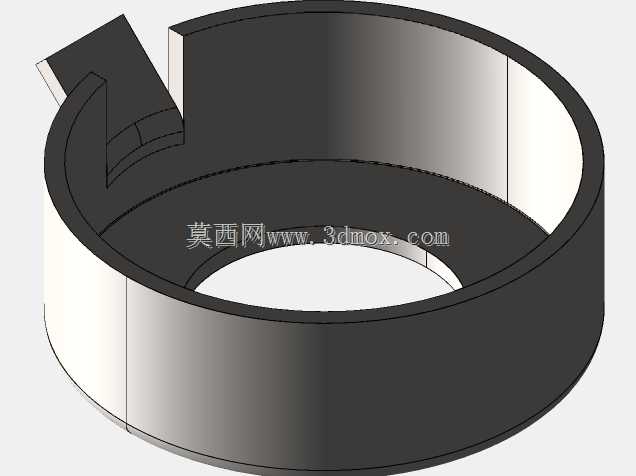

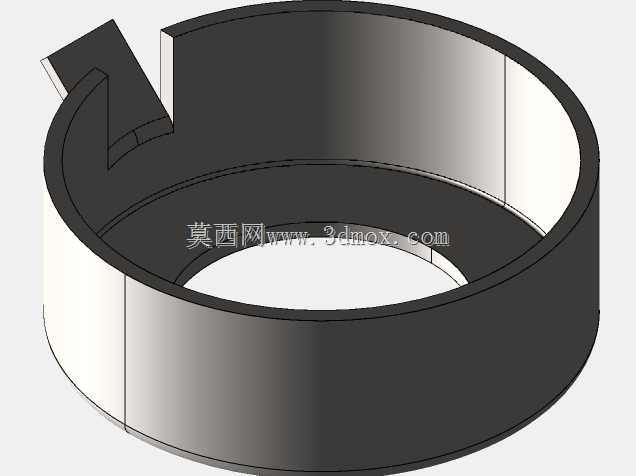

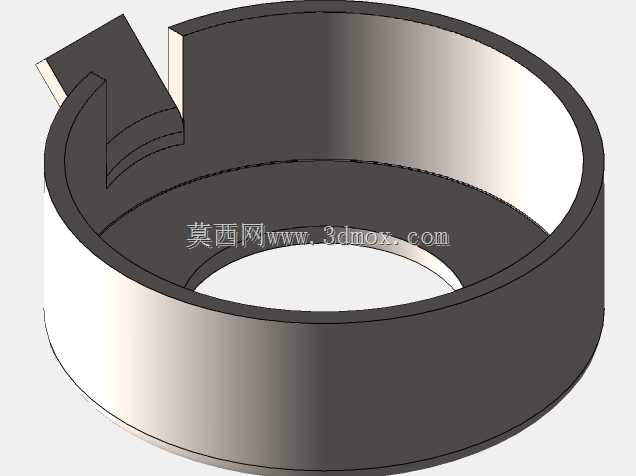

在各类机械设备装配、工装夹具搭建、五金构件连接的场景中，沉头圆柱头螺钉是应用极广的紧固件类型，而配套的安全帽往往容易被设计人员忽略，却在实际使用中承担着关键的防护与锁紧作用。这类安全帽的核心功能，是覆盖沉头螺钉安装后暴露的端部，一方面避免螺钉槽口积灰、积屑、接触腐蚀性介质，延长紧固件的使用寿命，另一方面可以防止螺钉受振动影响出现松退，同时避免外露的螺钉端部刮擦操作人员或其他装配部件，在有安全防护要求的设备外壳、传动机构周边、人员易接触的装配位置，这类配件的作用尤为突出。从设计思路来看，该款安全帽完全贴合DIN标准的尺寸匹配要求，整体采用环形薄壁结构，内侧设置有与沉头螺钉头部轮廓适配的卡合结构，安装时无需额外辅助件，直接对准沉头螺钉头部按压即可卡紧到位，不会额外占用过多装配空间。在外形尺寸与安装边界的考量上，设计时严格匹配对应规格沉头螺钉的头部直径、沉孔深度参数，安全帽安装完成后，外表面与安装面齐平，不会出现凸起干涉周边部件运动的情况，不同规格的安全帽对应不同公称直径的沉头圆柱螺钉，选型时只需匹配对应螺钉规格即可，无需额外调整安装孔的加工参数。在实际设备运维过程中，这类安全帽还可以对沉头螺钉的安装状态起到直观标识作用，一旦安全帽出现脱落或移位，就能快速判断对应位置的螺钉可能出现松脱，便于运维人员快速排查紧固件隐患。在传动设备的防护外壳、自动化生产线的钣金护板、各类工装的定位构件连接位置，这类安全帽的应用可以有效提升装配的可靠性，减少紧固件失效带来的设备故障风险，同时提升装配面的整体平整度与美观度。建模过程中严格遵循标准给定的尺寸公差要求，对卡合位置的薄壁厚度做了合理的强度校核，既保证安装时有足够的弹性变形量实现卡紧，又避免长期使用后出现塑性变形导致卡合力下降，环形结构的边缘做了微小的倒角处理，安装时可以顺利导入沉孔位置，不会出现卡滞刮蹭安装面的情况。
