可折叠书桌支撑连接铰链结构设计

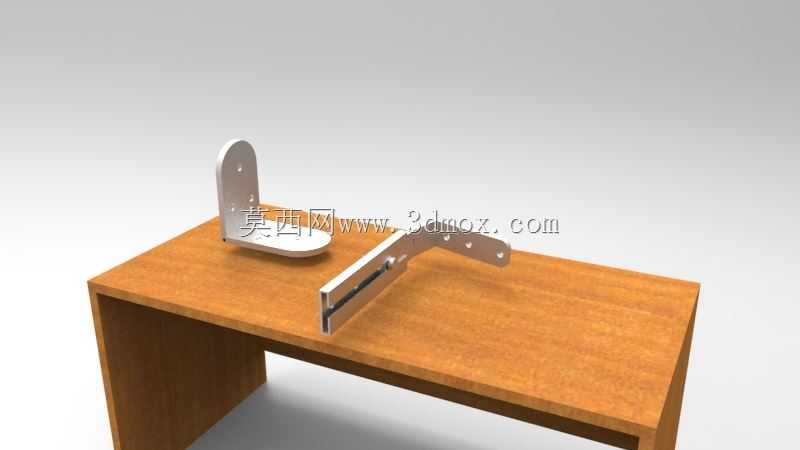

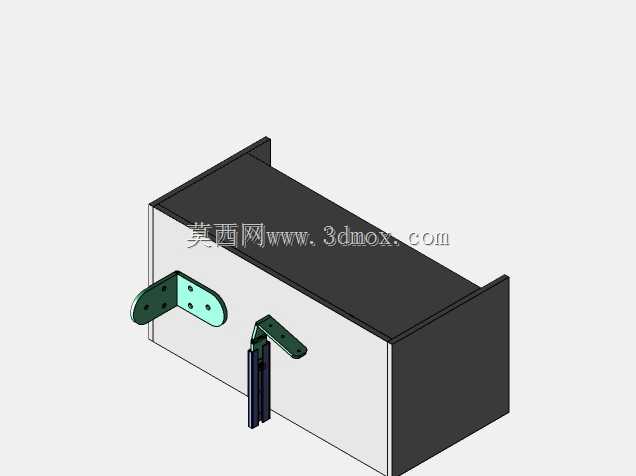

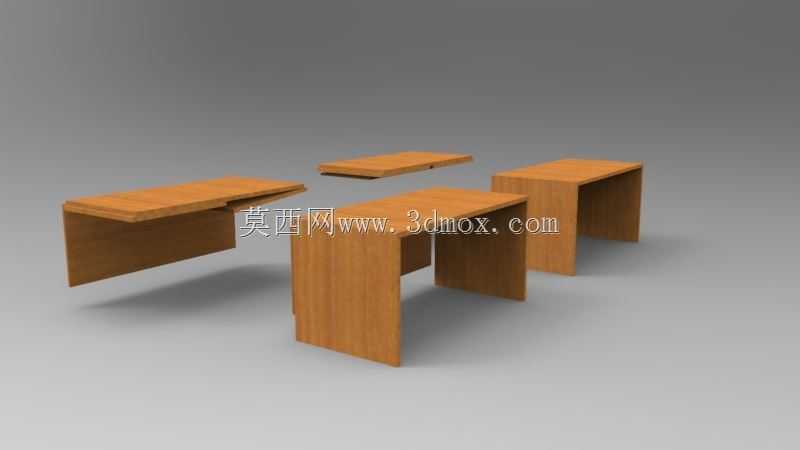

日常居家、小户型公寓以及多功能办公场景中，可折叠书桌的核心功能实现完全依赖配套的铰链支撑结构，这类部件需要同时满足桌面放平状态下的承重稳定性，以及折叠收起时的顺畅转动需求，还要兼顾安装后与桌体结构的适配性，避免出现突出剐蹭、干涉桌板活动的问题。这款折叠式书桌铰链在结构设计上，采用分体式双组件配合的形式，一侧为带弧形调节槽的固定支座，用于连接书桌的侧边竖向支撑体，支座上预留的沉头安装孔可让螺丝完全埋入构件表面，安装后不会出现凸起刮蹭使用者衣物或桌面的情况；另一侧为带滑动导杆的活动支撑臂，用于连接可翻折的桌板底面，两者通过铰接轴配合，活动臂上的导槽可在桌板翻折过程中沿固定轴滑动，实现支撑角度的渐变锁定，当桌板完全放平至水平状态时，支撑臂会滑动至导槽末端形成刚性支撑，可承受日常伏案书写、放置办公设备的竖向载荷，不会出现桌板下塌、铰链变形的问题。从安装边界来看，固定支座的竖向安装面尺寸适配常规25mm厚度的书桌侧板，安装孔位间距符合家具五金的通用安装规范，不需要对现有桌体侧板做额外的扩孔或裁切加工，活动支撑臂的底面贴合尺寸适配常规18-25mm厚度的桌板，安装后支撑臂完全隐藏在桌板底面与侧板形成的夹角空间内，桌板收起时不会出现构件外露的情况。在转动结构的设计上，铰接位置采用间隙配合的公差设定，既保证转动过程无卡滞，也避免间隙过大导致桌板放平后出现晃动，弧形调节槽的轨迹经过反复校核，桌板从水平状态翻折至垂直收起状态的全过程中，活动臂与支座、桌板与侧板之间不会出现运动干涉，翻折力度适中，不需要额外施加过大的外力即可完成操作，同时在放平状态下可实现无额外锁扣的自支撑，减少额外锁具配件的安装工序。这类铰链除了应用在折叠书桌上，也可适配同类型的壁挂折叠桌、隐藏式餐桌、多功能榻榻米折叠板等家具结构，只需要根据对应板材的厚度调整安装螺丝的长度即可适配，结构本身没有易损的弹性零件，长期反复翻折使用也不会出现弹力衰减、支撑失效的问题，相较于普通的平面合页，这款带支撑功能的铰链不需要额外加装独立的支撑杆件，一套构件即可同时实现转动连接与承重支撑的双重功能，能大幅简化折叠桌的整体结构设计，减少安装所需的配件数量，降低整体装配的工时成本。
