内燃机活塞连杆组件三维结构设计

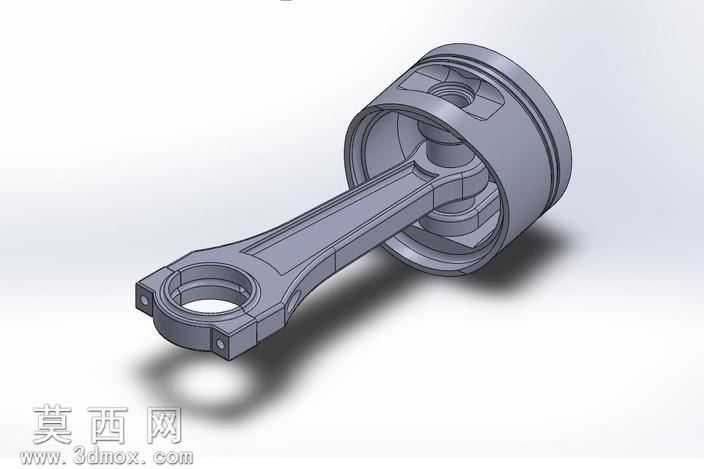

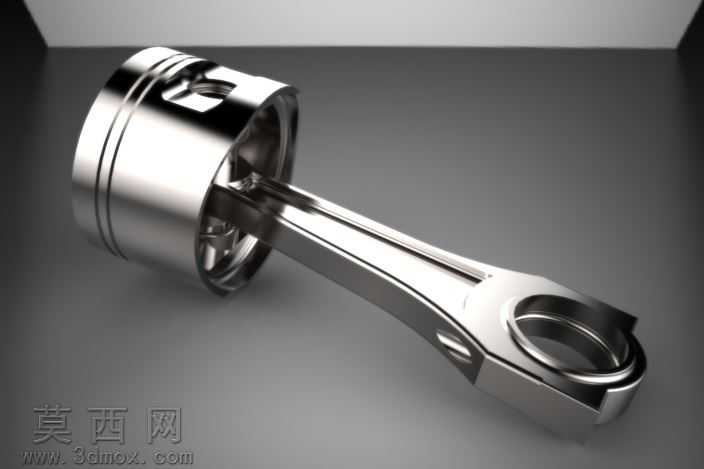

本作品为内燃机核心往复运动组件的三维参数化建模成果，建模过程严格遵循内燃机动力部件的实际工程设计规范，完整还原了活塞与连杆的装配配合关系。建模阶段首先梳理活塞的结构特征：依次构建活塞顶部的燃烧室凹坑结构、活塞头部的多道环槽结构（包含气环槽与油环槽的尺寸区分、油环的回油孔阵列特征）、活塞裙部的型线过渡结构，以及活塞销座的加强筋与销孔同轴度约束，所有特征均通过草图约束、拉伸、旋转、阵列、切除等基础建模命令完成，保证特征参数可编辑可修改，适配不同排量机型的尺寸调整需求。连杆部分的建模重点还原了杆身的工字形截面结构，该截面设计可在保证结构强度的前提下最大限度降低组件往复运动质量，减少惯性力损耗；同时精准构建连杆小头的衬套安装孔、连杆大头的分体式轴瓦安装结构、连杆螺栓的定位孔与连接凸台特征，所有配合面均设置了符合工程要求的倒角与圆角过渡，避免应力集中问题。装配阶段通过同轴度、贴合面重合、轴向限位等配合约束，完整还原活塞销连接活塞与连杆小头的装配关系，可直观展示组件的往复运动工作姿态。渲染阶段采用金属哑光材质模拟铸钢与铝合金的实际材质质感，通过环境光与定向光源的组合打光，清晰呈现零件表面的结构轮廓与过渡细节，阴影效果柔和自然，可直观展现组件的整体形态与各部分结构比例。整个设计过程围绕内燃机动力组件的实际工作需求展开，既保证了结构的工程合理性，也通过三维建模的方式清晰呈现了活塞连杆组件的内部结构与装配逻辑，可用于动力系统原理展示、零部件结构教学参考等场景，模型特征树逻辑清晰，无冗余特征，各部分尺寸比例协调，符合实际零部件的设计规范。
