带轴双列曲面叶片涡轮叶轮结构模型

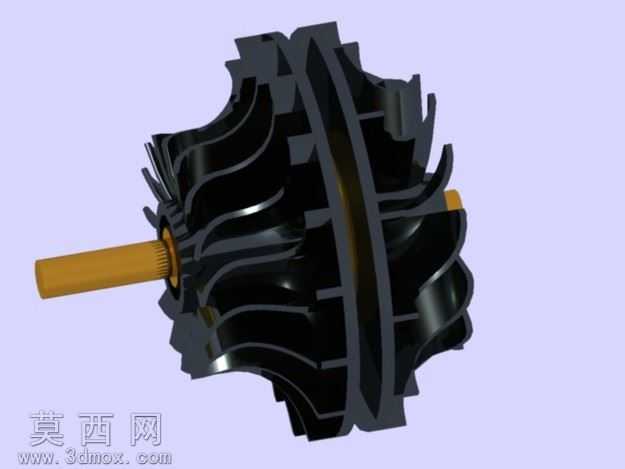

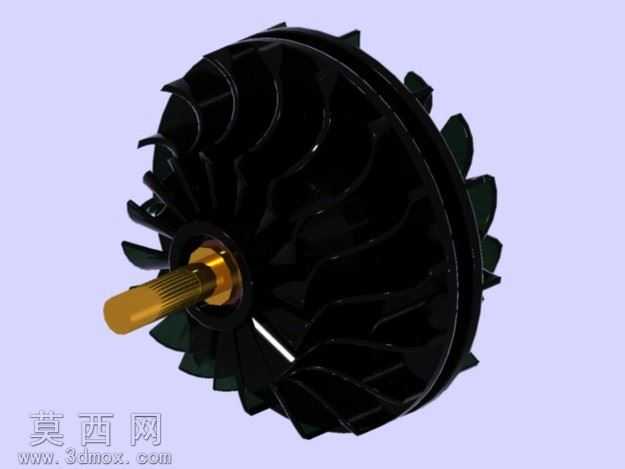

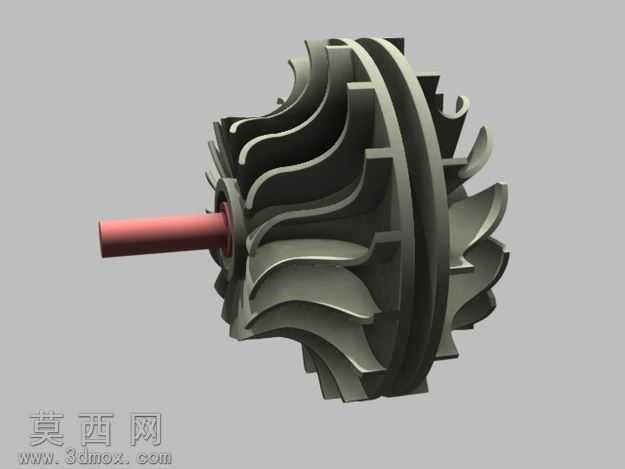

本模型为带集成转轴的双列曲面叶片涡轮叶轮三维结构，建模阶段以回转体基准逻辑搭建核心框架，首先确定中心转轴的同轴度基准，以转轴轴线为全局中心参考，依次完成轮毂基体、双侧叶片组的结构搭建。建模过程中优先保证叶片曲面的流体力学合理性，每片叶片采用渐进式扭曲曲面造型，从轮毂连接处的厚壁结构平滑过渡到叶片外缘的薄边结构，既还原真实涡轮叶片的气动外形特征，也兼顾结构强度的合理性表达。双侧叶片组沿中间环形分隔筋对称排布，叶片数量、扭转角度、曲面弧度完全一致，避免回转结构出现质量偏心问题，中心转轴与轮毂采用一体化过渡衔接，轴肩位置做圆角处理消除应力集中特征，还原实际零部件的加工工艺细节。材质渲染阶段针对不同结构做差异化材质区分，中心转轴赋予金属红铜质感材质，表现轴类零件的耐磨金属属性，轮毂与叶片部分赋予深灰哑光铸钢材质，还原涡轮叶轮高温工作环境下的金属质感，曲面转折处做细微的光影过渡处理，突出叶片扭曲曲面的流畅弧度与结构层次。结构设计上完整还原涡轮叶轮的功能特征，叶片的曲面走向完全符合流体冲击做功的逻辑，相邻叶片之间的流道空间均匀顺滑，无突兀的结构转折，中间分隔筋将双侧叶片的流道完全隔开，适配双路流体冲击的做功场景，转轴的伸出长度、轴径比例参考常规涡轮装配尺寸设定，可直接用于虚拟装配场景的配合验证。整体建模严格遵循机械零部件的设计规范，所有曲面均做连续性检查，无破面、重叠面等建模问题，各结构之间的衔接位置处理自然，既保证外观的写实度，也完整呈现涡轮叶轮作为动力转换核心部件的结构逻辑，可用于流体机械原理演示、虚拟装配教学、动力系统结构展示等场景。
