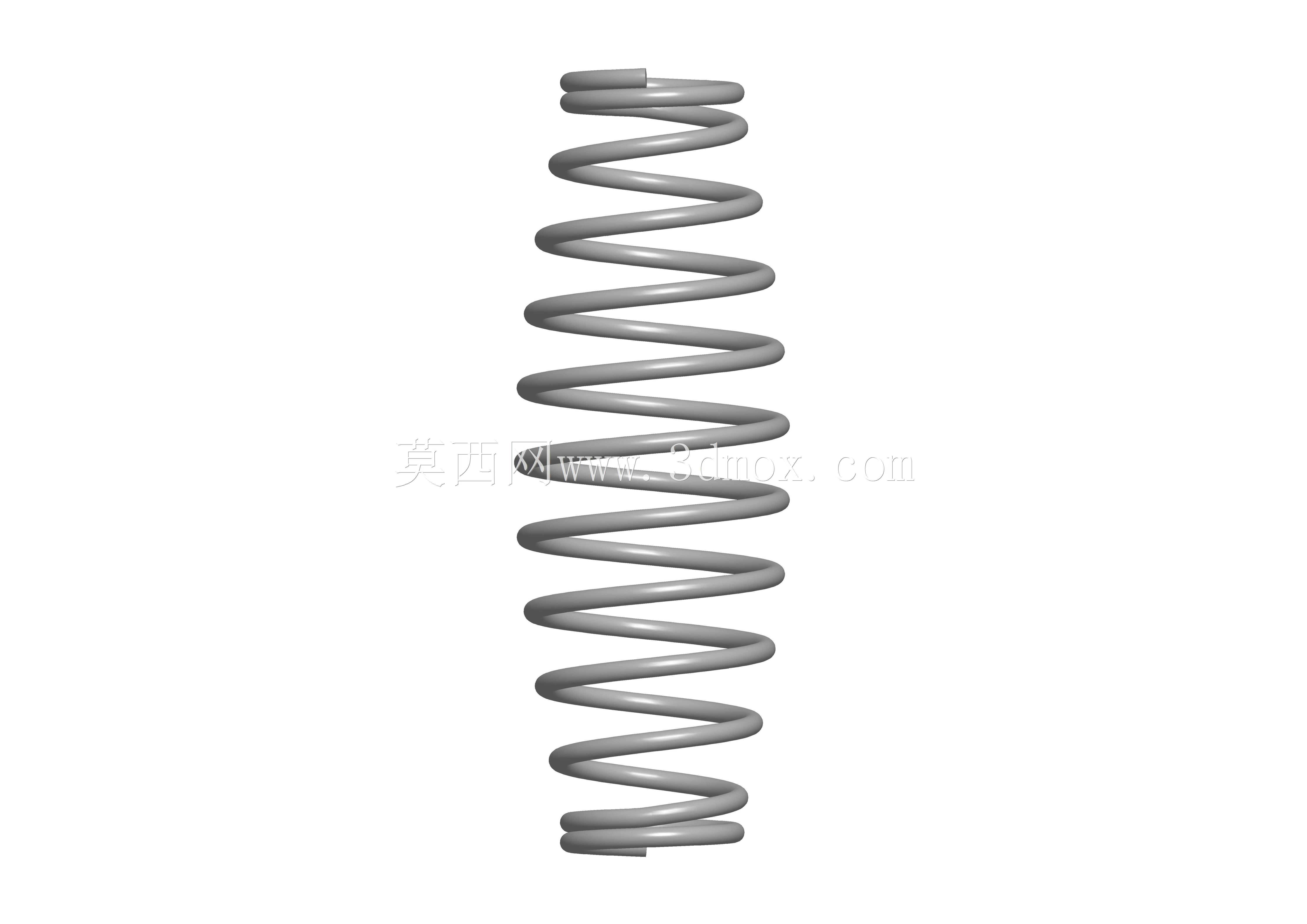

阀门配套用筒体结构梯形弹簧设计

这类梯形弹簧主要应用在工业管路的阀门筒体内部，是阀门启闭动作里的核心弹性复位元件，日常在闸阀、止回阀、调节阀的筒体腔室里都能见到它的身影，负责在阀杆完成启闭动作后提供稳定的回弹力，保证阀瓣能够精准回到密封位，避免管路介质出现内漏问题。从实际工况适配角度出发，设计这类弹簧的时候首先要考虑筒体内部的安装边界，弹簧的外径必须和筒体内壁保留0.8-1.2mm的径向间隙，既不能因为间隙过大导致弹簧伸缩时出现偏磨卡滞，也不能因为间隙过小在弹簧受压外径扩张时和筒壁发生剐蹭，影响动作顺畅度。弹簧的两端都做了并圈磨平处理，磨平圈数占总圈数的四分之三，端面粗糙度控制在Ra3.2以内，保证安装时两端和弹簧座、阀瓣定位面的接触面积足够，不会在长期往复压缩过程中出现端面滑移偏斜。和普通等径圆柱弹簧不同，这种梯形变径的结构设计是专门匹配筒体内部的空间特性，大端贴合筒体内壁侧的弹簧座，小端对接阀瓣的定位凸台，弹簧刚度从大端到小端呈线性渐变，在受压初始阶段刚度较低，能抵消阀杆启动时的瞬时冲击，避免阀瓣和阀座密封面出现硬撞击损伤，当压缩行程达到总行程的三分之二时，弹簧刚度逐步提升，提供足够的密封预紧力，保证阀门在额定工作压力下不会出现介质渗漏。设计过程中需要反复校核弹簧的疲劳寿命，按照阀门每天启闭30次的常规工况，弹簧的有效循环寿命要达到10万次以上，所以在圈距分配上做了等节距偏差控制，相邻圈的节距误差不超过0.1mm，避免局部圈距过小导致受压时出现并圈碰磨，加速弹簧表面的疲劳裂纹产生。安装时弹簧的轴线必须和阀杆的同轴度控制在0.2mm以内，否则会导致阀杆运动时出现侧向力，长期运行会磨损阀杆的密封填料，造成阀门外漏。这类弹簧除了用在常规的工业水系统阀门里，在蒸汽管路、弱腐蚀化工介质管路的阀门筒体中也有应用，只需要根据介质特性调整弹簧的表面处理工艺即可，比如蒸汽工况用发黑处理提升耐温抗氧化性，弱腐蚀工况采用钝化处理提升抗腐蚀能力，核心的结构尺寸逻辑不需要做大幅改动，就能适配不同压力等级的阀门筒体安装需求。
