带锁紧螺栓分体式铰接管夹结构设计

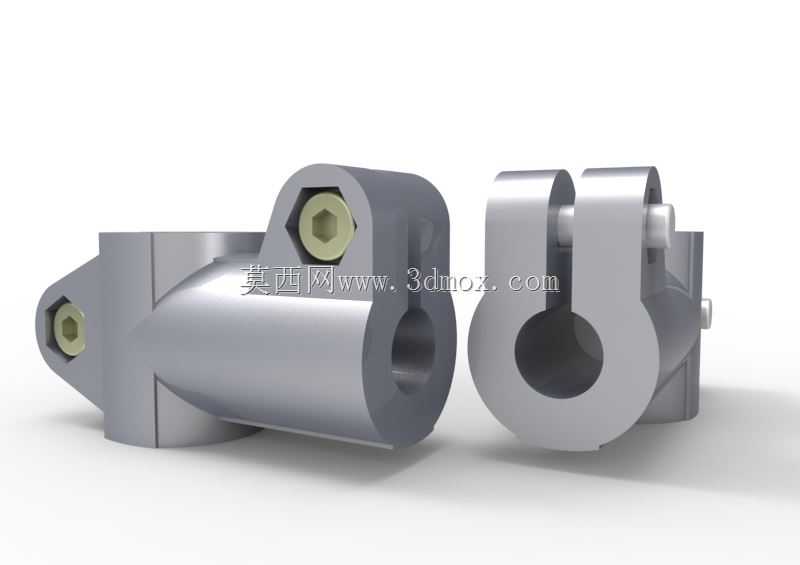

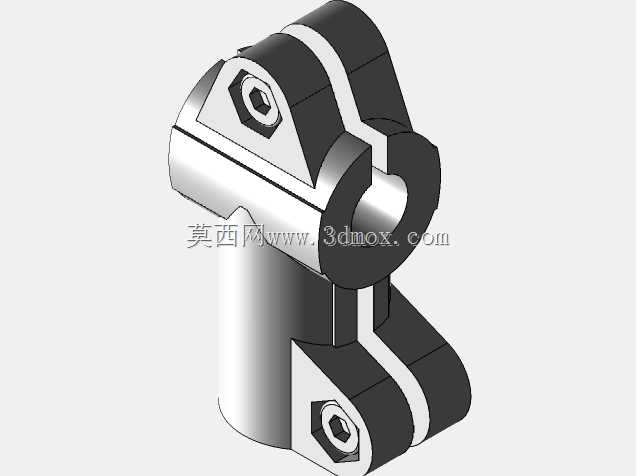

这款管夹主要应用在工业流体管路、气动系统、轻型液压管路的布设场景中，区别于传统的全包式固定管夹，它采用分体铰接的开合结构，在设备后期运维、管路改造时不需要完全拆卸整段管路的固定端，只需要松开侧面的锁紧内六角螺栓，就能绕铰接销轴翻开夹体完成管路的拆装调整，大幅降低现场运维的操作难度。从结构设计逻辑来看，夹体的两个半环通过端部的圆柱销轴实现铰接配合，开合端预留了螺栓锁紧的沉台空间，锁紧螺栓采用内六角圆柱头搭配防松垫圈的组合，拧紧时可以让两个半环的夹持面均匀抱紧管体外壁，不会出现局部应力集中压伤薄壁管路的问题。夹体一侧延伸出带安装孔的固定支耳，支耳的安装面做了铣平处理，保证和设备安装基面完全贴合，安装孔的孔径适配常用的M6、M8内六角安装螺栓，孔位周边做了加厚处理，避免长期受管路振动影响出现安装孔开裂的问题。夹持内腔做了适配圆管的圆弧面设计，圆弧面的粗糙度控制在Ra3.2以内，和金属管路外壁接触时不会刮伤管路的防腐涂层，针对不同外径的管路，可以通过调整锁紧螺栓的拧紧力矩来适配一定范围内的管径公差，不需要额外更换夹体。在安装边界上，夹体闭合后的整体外轮廓没有突出的尖锐棱角，相邻管路布设时的最小安全间距只需要预留出螺栓拧紧的操作空间即可，铰接部位的销轴做了两端铆压处理，不会在开合过程中出现销轴脱出的问题，夹体的壁厚经过受力校核，在承受管路自重、流体脉动冲击以及设备运行带来的振动载荷时，不会出现夹体变形、夹持松动的情况。这类管夹常被用在自动化生产线的气动管路排布、小型液压站的油路固定、设备内部冷却水管的走线固定场景中，相比传统的喉箍、焊接式管卡，它的重复定位精度更高，拆装后不会出现管路移位的问题，夹持力均匀可控，既可以固定硬质金属管路，也可以搭配橡胶减震垫使用来固定PVC、尼龙等软质管路，适配场景覆盖了大部分工业设备的管路固定需求。设计时还考虑了加工工艺性，夹体主体采用压铸成型后做二次机加工保证关键尺寸精度，铰接孔和锁紧螺栓孔的位置度公差控制在0.1mm以内，保证开合顺畅、锁紧时两个半环的圆弧面完全对齐，不会出现错位夹伤管路的问题。
