耐磨地板支撑调节基座结构设计

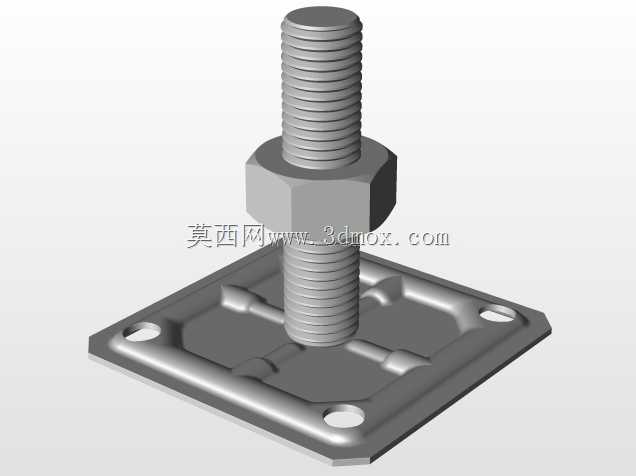

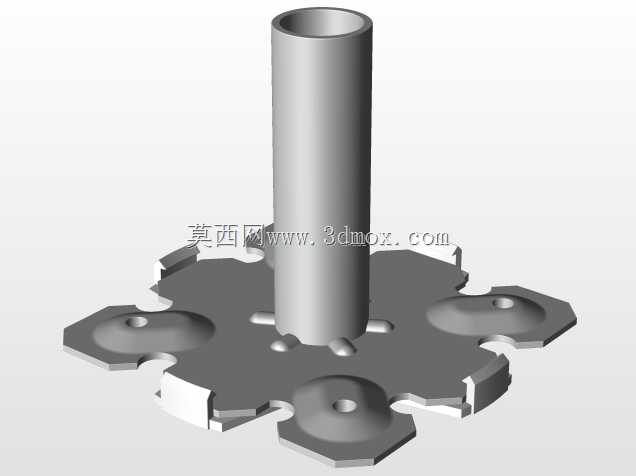

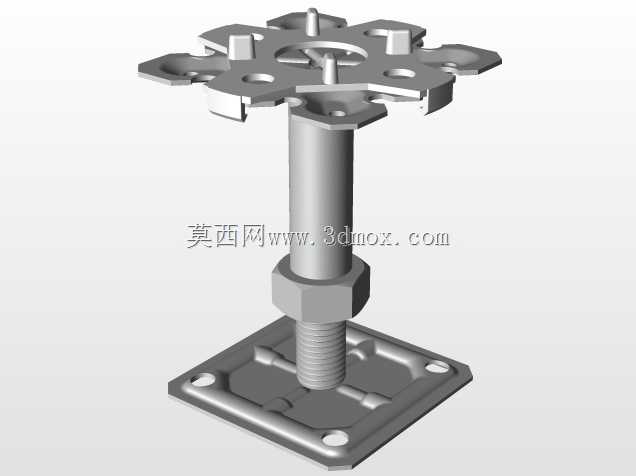

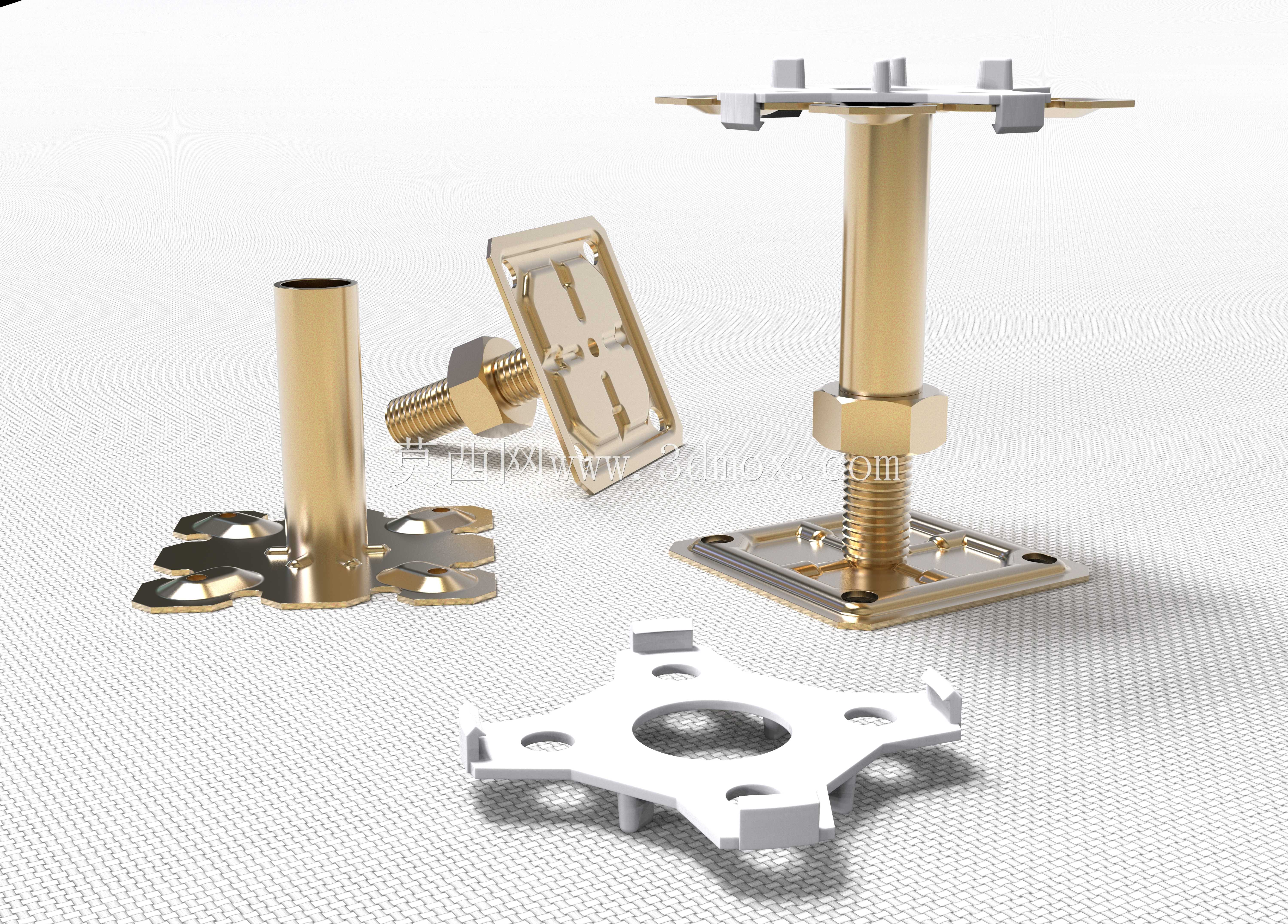

这款支撑构件主要应用于架空耐磨地板的铺装场景，常见于数据中心机房、洁净生产车间、防静电办公区域等对地面架空有管线排布、通风散热、防静电要求的空间，承担地板荷载传递、高度找平、结构稳固的核心作用。整套构件拆分来看，包含底部固定底座、中部调节螺柱、顶部承托板以及配套的锁止垫片、定位卡扣几个部分，各部件配合完成从地面结构层到地板面层的力传导。设计时首先考虑的是不同现场地面的平整度偏差问题，中部螺柱采用细牙外螺纹结构，配合底座上的内螺纹调节段，可以实现毫米级的高度微调，调节完成后通过六角锁紧螺母锁死，避免长期荷载下出现螺柱回转、高度沉降的问题，调节范围覆盖常规架空地板50mm到300mm的常规铺装高度需求，能适配绝大多数商用、工业用架空地板的安装高度要求。底部方形底座设置四个安装孔位，可通过膨胀螺栓与原始水泥地面固定，底座底面做了防滑压纹处理，即便不打膨胀螺栓的临时铺装场景，也能依靠接触面摩擦力减少水平位移。顶部承托板做了十字型的卡槽结构，刚好卡入耐磨地板背面的加强筋槽位，避免地板在使用过程中出现水平滑移，承托板边缘的四个弹性卡扣可以直接扣住地板边角，安装时无需额外打胶或者拧钉，单人即可完成地板铺装作业，后期检修下方管线时也能直接掀开对应位置的地板，不会破坏周边铺装结构。配套的星形锁止垫片卡在螺柱与承托板的连接位置，垫片上的凸齿分别嵌入两个部件的接触面，避免长期踩踏振动导致承托板与螺柱之间出现松动。整套构件的金属部分采用黄铜镀层处理，既具备足够的结构强度承受单点不低于10kN的静荷载，也能在潮湿的地下空间、恒温恒湿机房环境下具备不错的抗锈蚀能力，白色塑料卡扣与垫片采用改性尼龙材质，兼顾韧性与耐磨性，多次拆装也不会出现断裂问题。安装边界上，单套支撑构件的承重覆盖范围为600mm*600mm的标准地板单元，排布时相邻支撑的中心距严格匹配地板边长，靠近墙体的边缘位置可以搭配裁切后的半幅支撑件使用，不会出现边缘地板悬空的问题。建模过程中对螺纹配合间隙做了合理公差预留，调节螺柱与锁紧螺母、底座螺纹段的配合间隙控制在0.1mm以内，既保证转动调节时的顺畅度，也不会出现旷量过大导致的支撑不稳问题，所有棱角位置都做了R0.5的倒角处理，避免安装搬运过程中划伤施工人员，也减少应力集中导致的部件断裂风险。
