紧凑型单侧操作扶手夹持固定构件

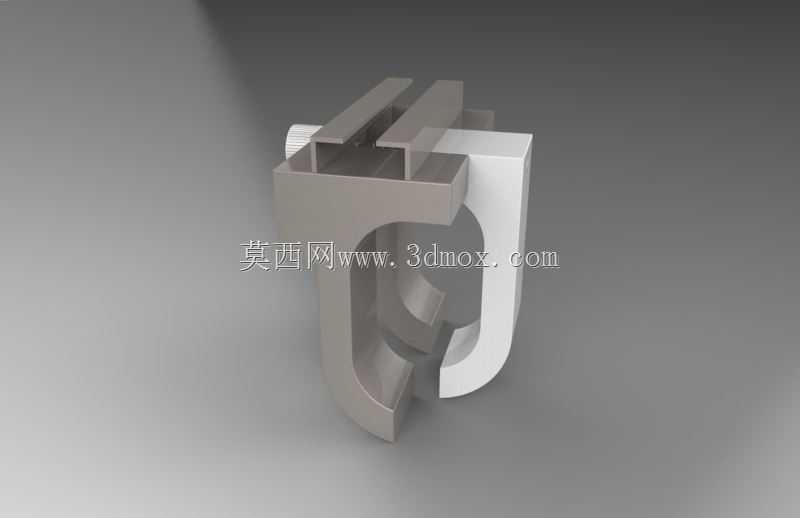

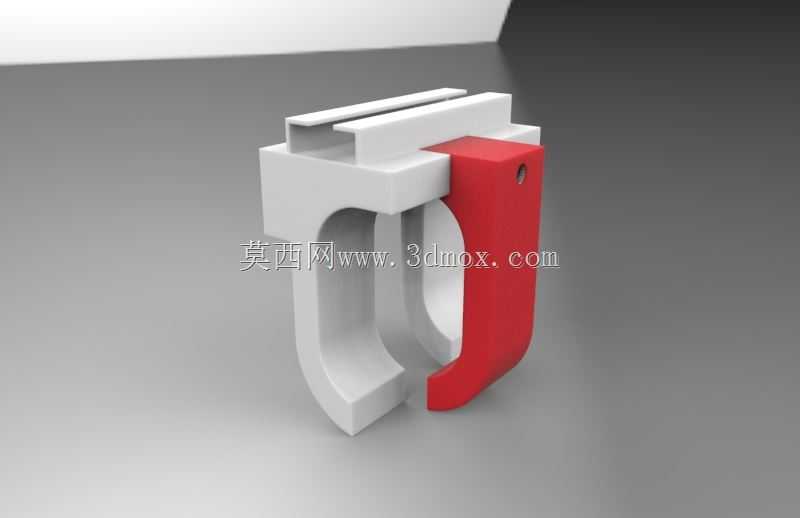

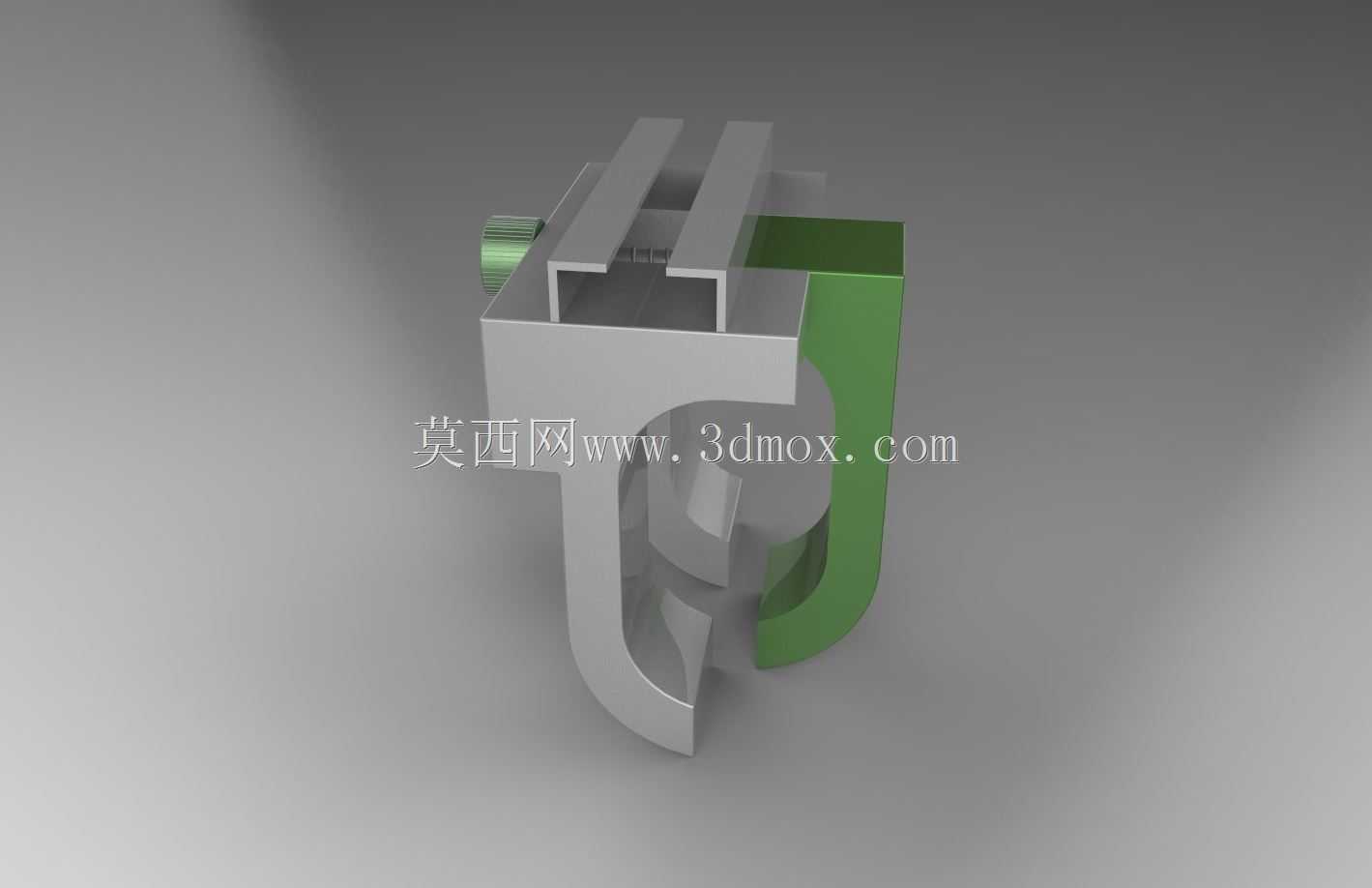

这类扶手夹持构件主要应用在工业设备操作工位、流水线旁安全防护栏、商用公共设施扶手的快速装夹场景，替代传统的焊接固定与螺栓穿孔固定方案，无需在扶手管材上提前开孔，也不会破坏扶手表面的防腐涂层，安装后可根据实际使用需求灵活调整夹持位置，适配后期工位布局调整、防护栏高度微调的现场需求。从结构设计来看，这款夹持件采用单侧操作的布局逻辑，将锁紧调节结构全部集成在夹体的单侧，操作时无需在扶手两侧来回拧动紧固件，在狭窄安装空间、扶手贴近墙面或设备侧壁的场景下，操作人员站在单侧即可完成全部装拆动作，相比双侧锁紧的夹具体积压缩了近三成，能适配更小的安装边界。夹体的主体承力部分采用槽型卡合结构，上部的卡槽直接卡入扶手的型材边沿，卡槽的内槽尺寸匹配常规矩形扶手型材的壁厚，卡入后可限制夹体沿扶手径向的窜动，下部的勾型结构环抱扶手的另一侧侧壁，配合锁紧件的顶紧力形成闭合的夹持力回路，锁紧后不会出现松脱滑移。设计时特意将夹体的受力壁厚做了差异化处理，卡槽与勾型结构的承力部位壁厚加厚，避免长期受载出现形变开裂，非承力的过渡区域做了减薄处理，在保证整体结构强度的前提下控制整体重量，降低安装后的额外载荷。夹体上预留的锁紧件安装位做了同轴度限位，避免锁紧过程中顶紧件出现偏斜，保证顶紧力垂直作用在扶手表面，不会因为顶紧角度偏差导致夹体翘起、夹持力不足的问题。实际使用中，这类夹持件除了固定扶手本身，还可作为附属配件的安装基座，在夹体的外侧平面预留的安装位可固定传感器支架、操作提示牌、线缆固定卡扣等附属部件，无需额外在扶手型材上加装其他固定结构，减少现场安装的配件数量与施工工作量。安装边界方面，这款夹体适配的扶手型材截面尺寸覆盖常规工业防护栏常用的矩形管材规格，夹体自身的外轮廓尺寸紧凑，安装后突出扶手表面的距离较小，不会在通行区域形成突出的磕碰风险，操作工位旁安装后不会干扰操作人员的正常作业动作，也不会勾挂工作服、工具挂带等物品，符合工业现场的安全设计要求。夹体的边角位置全部做了圆弧过渡处理，没有尖锐的铣削棱角，安装调整过程中不会划伤操作人员的手部，也不会破坏扶手表面的喷塑、镀锌层，避免安装位置出现锈蚀隐患。
