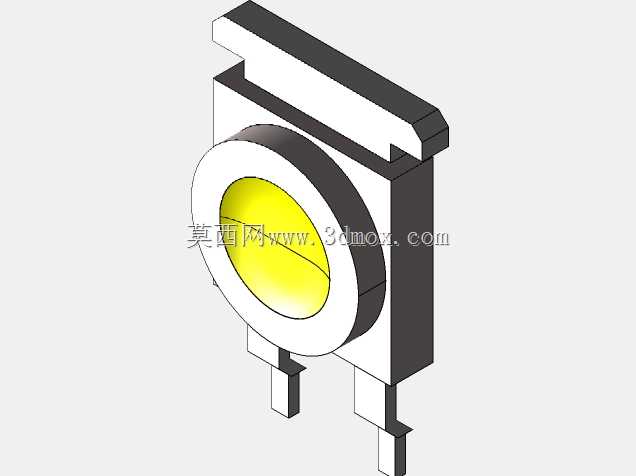

月光石系列功率型贴片LED光源结构

这款功率型贴片LED光源，是面向小空间高密度照明场景开发的封装结构，日常在消费电子背光、小型设备状态指示、便携照明模组、工业控制面板指示灯等场景中都能见到它的应用，区别于传统直插式LED，它采用表面贴装工艺适配回流焊制程，能大幅降低PCB组装环节的人工插件成本，提升整板焊接的一致性。从结构设计来看，发光区采用圆形荧光粉涂覆结构，中心发光面的出光角度经过封装光学优化，能在小尺寸封装体内实现均匀的光色输出，避免传统小功率LED常见的中心黄斑、边缘偏蓝的光色不均问题。引脚部分采用对称式鸥翼形设计，在建模时特意保留了引脚的弯折弧度与焊接平面的平行度公差，这个细节直接决定了SMT贴装时的共面性，若共面度偏差超过0.1mm，就容易在回流焊过程中出现虚焊、立碑等不良，因此建模阶段严格参照封装规格的安装边界设定，引脚伸出封装本体的长度、引脚间距都匹配通用0805以上功率封装的焊盘设计尺寸，方便工程师直接调用模型完成PCB Layout的封装匹配，不用反复核对实物尺寸调整焊盘参数。封装本体采用耐高温PPA塑壳基座，基座上方的白色反光杯结构做了微角度斜面设计，能把侧面发出的光线向正面出光方向反射，提升整体出光效率，同时白色塑壳的耐温特性可以承受功率LED工作时产生的结温，避免长期高温工作出现塑壳黄变导致光衰加剧的问题。两个引脚分别对应正负极，建模时在引脚末端做了微小的倒角处理，既匹配实际生产中引脚切脚的工艺特征，也能在虚拟装配时避免尖锐棱边与PCB焊盘产生干涉。在实际设备选型中，这类功率LED常被用在空间受限的手持设备照明、仪器仪表的状态指示、小型背光模组的光源单元，它的安装高度控制在2mm以内，不会在薄型设备内部占用过多堆叠空间，适合对整机厚度有严格要求的产品设计。建模过程中还原了封装体各部分的装配关系，从底部的散热基座、中间的芯片固晶区域、到上方的荧光粉胶层、外层的透明封装透镜，各部分的配合间隙都参照实际封装工艺的公差范围设定，工程师在做整机结构的干涉检查时，可以直接调用模型验证LED与周边结构件的距离，避免出现组装时透镜被周边结构件刮花、或者距离遮光结构过近产生漏光的问题。不同于小功率指示LED，这款功率型器件的散热路径通过底部基座与引脚共同传导，因此在结构设计时，模型保留了引脚与基座的连接结构，方便工程师在做热仿真时准确设定热传导路径，评估不同工作电流下的结温表现，为后续的驱动电流设定、散热结构设计提供准确的模型参考。
