四种长度规格圆头方颈螺栓M6结构设计

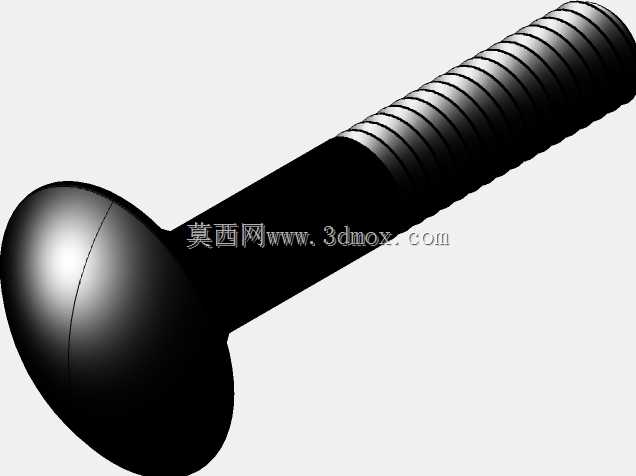

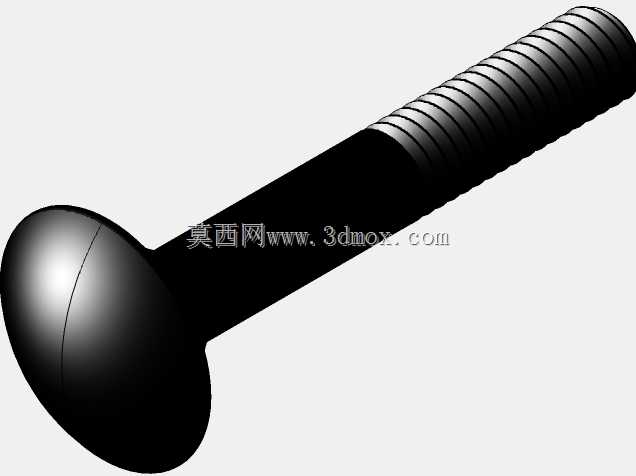

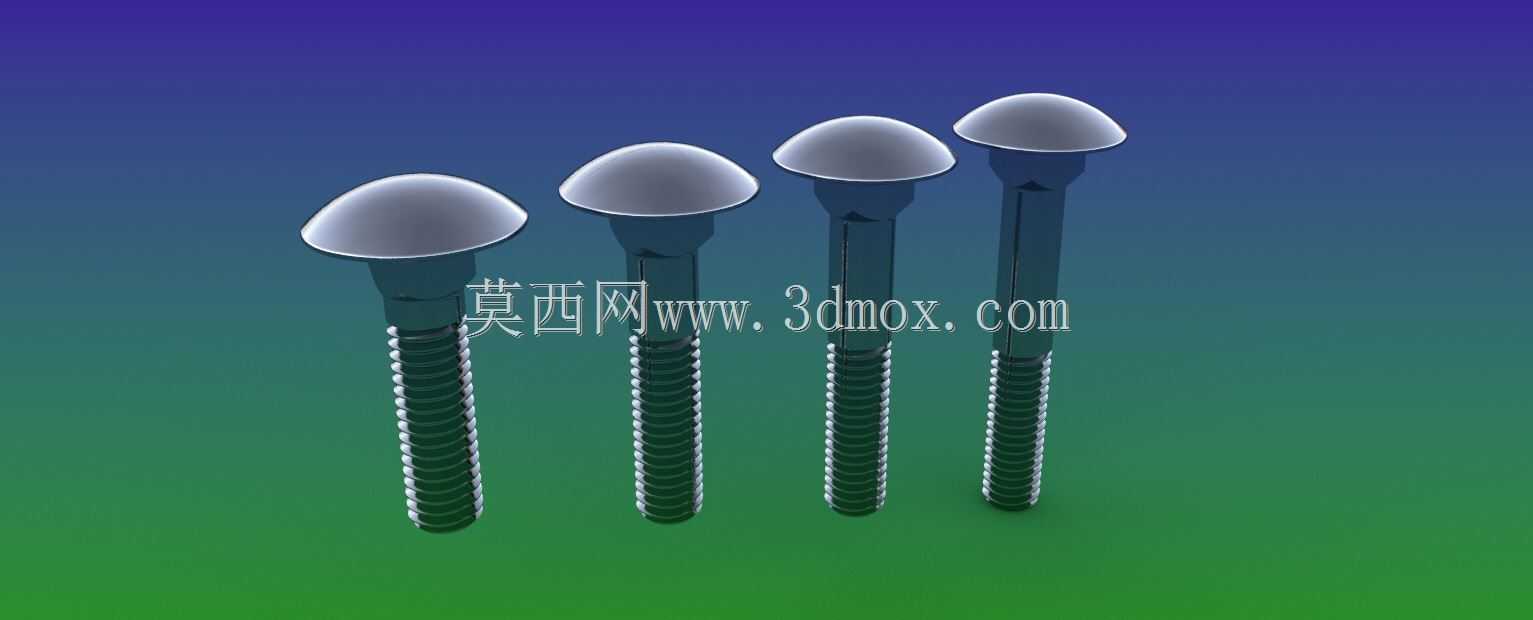

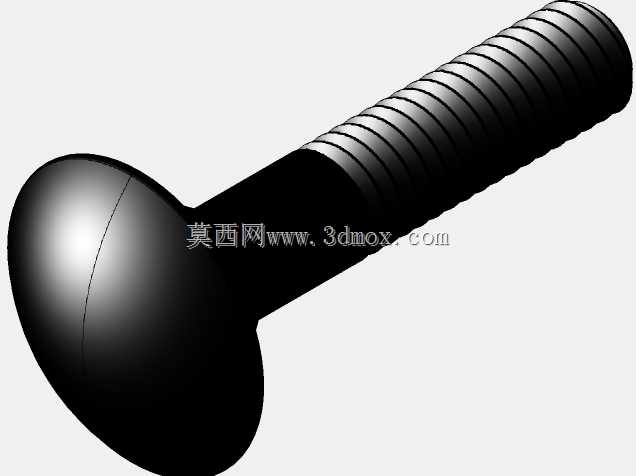

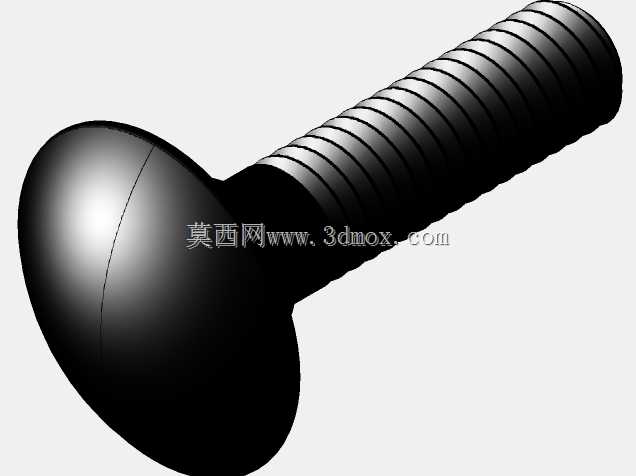

在商用车车架组装、农用机械机架拼接、小型输送线支架固定这类需要频繁承受横向剪切力的连接场景中，圆头方颈螺栓是应用频次极高的一类紧固件，和普通外六角螺栓不同，它的方颈结构在安装时会直接卡入被连接件的预制方孔内，拧紧螺母的过程中螺杆不会跟转，单人即可完成单侧操作，对于车架这类内部操作空间狭窄、无法从另一侧固定螺栓头的装配场景来说，能大幅降低现场安装的操作难度。这次设计的M6规格圆头方颈螺栓，覆盖了25mm、30mm、35mm、40mm四种常用长度，建模时完全参照通用紧固件的尺寸公差要求，圆头部分的弧面曲率做了平滑过渡处理，没有尖锐棱角，安装后外露的螺栓头不会刮蹭后续装配的管线或者操作人员的防护装备，方颈段的对边尺寸和被连接件的预制方孔采用小间隙配合设计，既保证安装时能顺利卡入定位，又能在螺栓承受横向载荷时，通过方颈的侧面受力分担螺纹段的剪切应力，避免螺纹出现滑牙或者剪切断裂的问题。建模过程中特意对螺纹段做了收尾处理，螺纹收尾长度控制在1.5倍螺距范围内，不会出现螺纹延伸到方颈根部的情况，避免应力集中在螺杆直径突变的位置，提升螺栓在交变载荷下的疲劳寿命。不同长度的螺栓对应不同的被连接件总厚度，25mm规格适合两层总厚度不超过18mm的薄板连接，比如车架上的线束支架、小型附件安装座固定；30mm规格适配总厚度23mm以内的连接场景，可搭配薄型防松垫片使用；35mm、40mm规格则用于带隔振橡胶垫的支架连接，预留足够的螺母拧紧余量，同时保证螺纹啮合长度不小于5倍螺距，满足螺纹连接的强度要求。模型的安装边界也做了明确的尺寸约束，圆头的最大外径大于方颈对边尺寸，安装后螺栓头的承压面完全覆盖方孔周边的被连接件表面，不会出现压陷薄板的情况，方颈段的长度略小于被连接件的总厚度，拧紧后方颈完全嵌入预制孔内，不会出现方颈外露导致螺母无法贴合安装面的问题。这类螺栓在实际使用中大多配合弹簧垫圈或者尼龙防松螺母使用，建模时也预留了标准垫片的安装空间，螺杆末端做了45度倒角处理，方便安装时顺利穿入孔位、对准螺母螺纹，即使是现场盲操作也能快速完成对位，不会出现螺纹错扣的情况。
