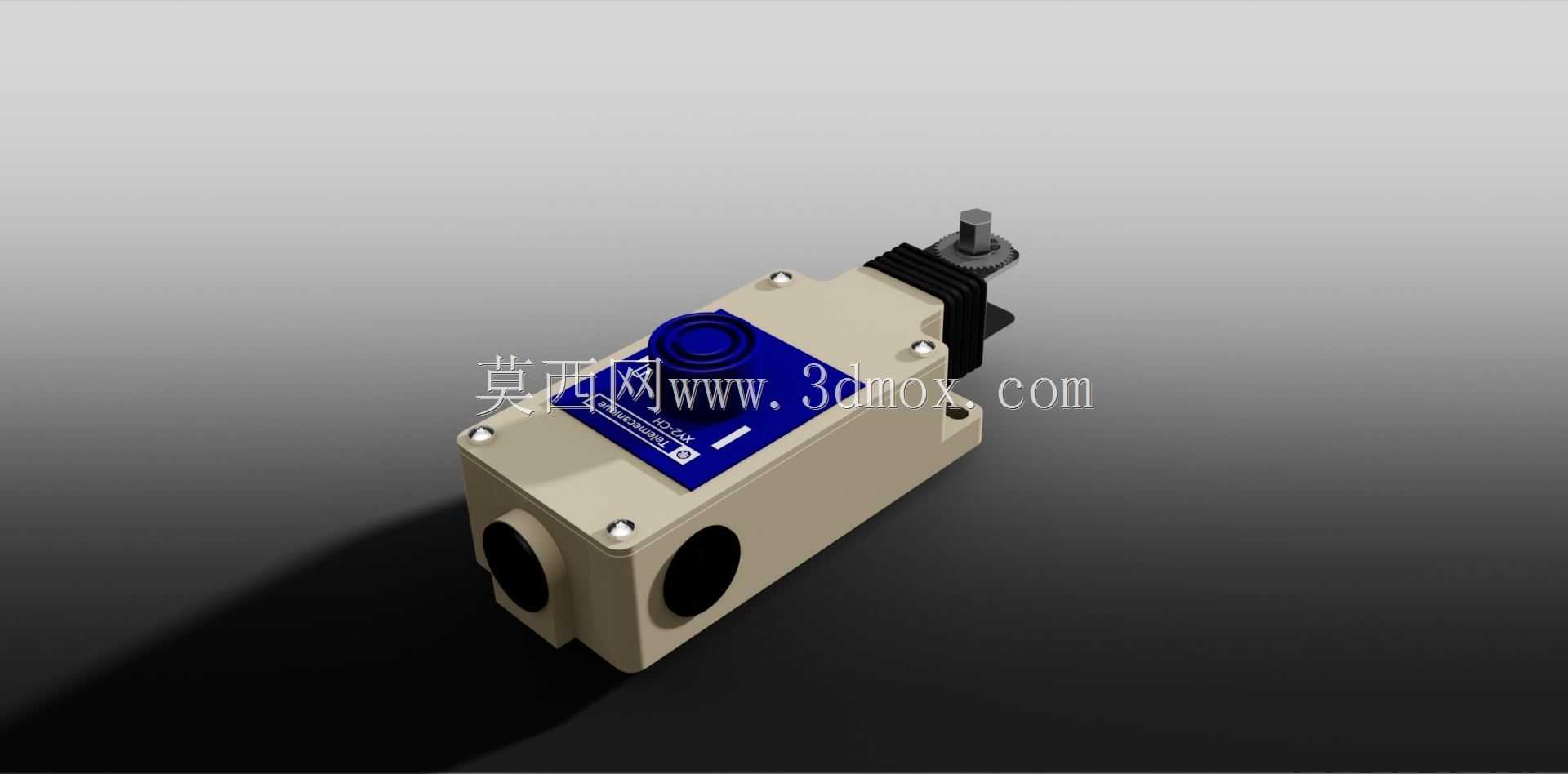

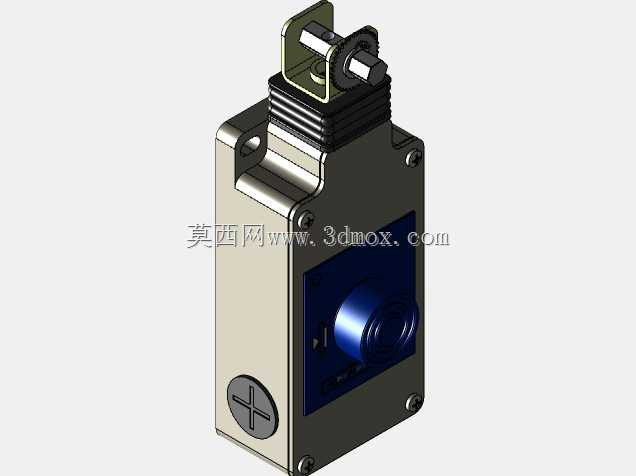

Telemecanique急停拉绳开关结构设计

这款急停拉绳开关常被部署在皮带输送线、长距离自动化生产工位、大型设备巡检通道沿线等场景，作为现场紧急停机的触发装置，当巡检人员或操作员工发现现场出现设备卡滞、人员误入危险区域、物料异常堆积等突发状况时，无需走到固定的操作面板位置，随手拉动沿线布设的拉绳即可触发开关动作，第一时间切断设备运行回路，避免事故扩大。从结构设计来看，壳体采用压铸铝合金成型，表面做了喷塑处理，兼顾壳体结构强度与户外、多粉尘工况下的抗腐蚀能力，壳体两侧预留的穿线孔采用标准管螺纹规格，适配工业现场常规的防爆穿线管、塑料波纹管走线需求，接线端内置独立的常开、常闭触点组，可同时接入设备安全回路与状态信号反馈回路，触发时既能切断动力回路供电，也能给中控系统发送开关动作的位置信号，方便运维人员快速定位触发点位。顶部的蓝色复位旋钮采用旋转复位结构，避免开关触发后自动复位带来的设备误启动风险，必须现场人员排查完隐患后手动旋转旋钮才能完成复位，符合工业安全器件的设计规范，拉绳触发端内置行程补偿弹簧，可抵消长距离拉绳布设带来的拉伸形变、温度胀差导致的误触发问题，保证拉绳张力处于合理区间时开关不会误动作，拉力达到触发阈值时能可靠动作。安装层面，壳体底部预留的两个安装孔位间距符合通用安全开关的安装尺寸规范，可直接适配市面多数拉绳开关安装支架，无需额外打孔改孔，拉绳连接端的万向接头结构允许拉绳从水平、垂直等多个方向接入，适配不同走向的生产线布设需求，开关的触发行程、复位扭矩都经过参数匹配，既不会因为现场设备运行的振动导致误触发，也能在人员拉动拉绳时用适中的拉力完成触发，不会出现拉力过大无法触发的问题。在建模过程中，壳体的分型面、安装孔位的同轴度、触点腔的密封槽结构都做了还原，可直接用于设备布局时的干涉检查、安装支架的配套设计，也能作为安全回路选型时的结构参考，帮助设计人员提前确认安装空间、走线方向是否匹配现场工况。
