热交换器用螺旋盘式换热盘管结构

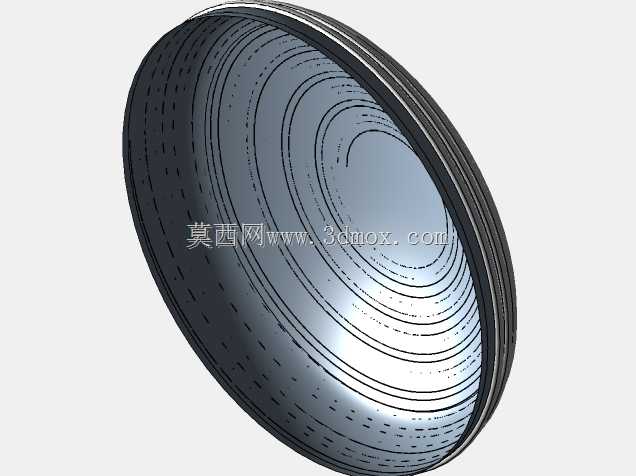

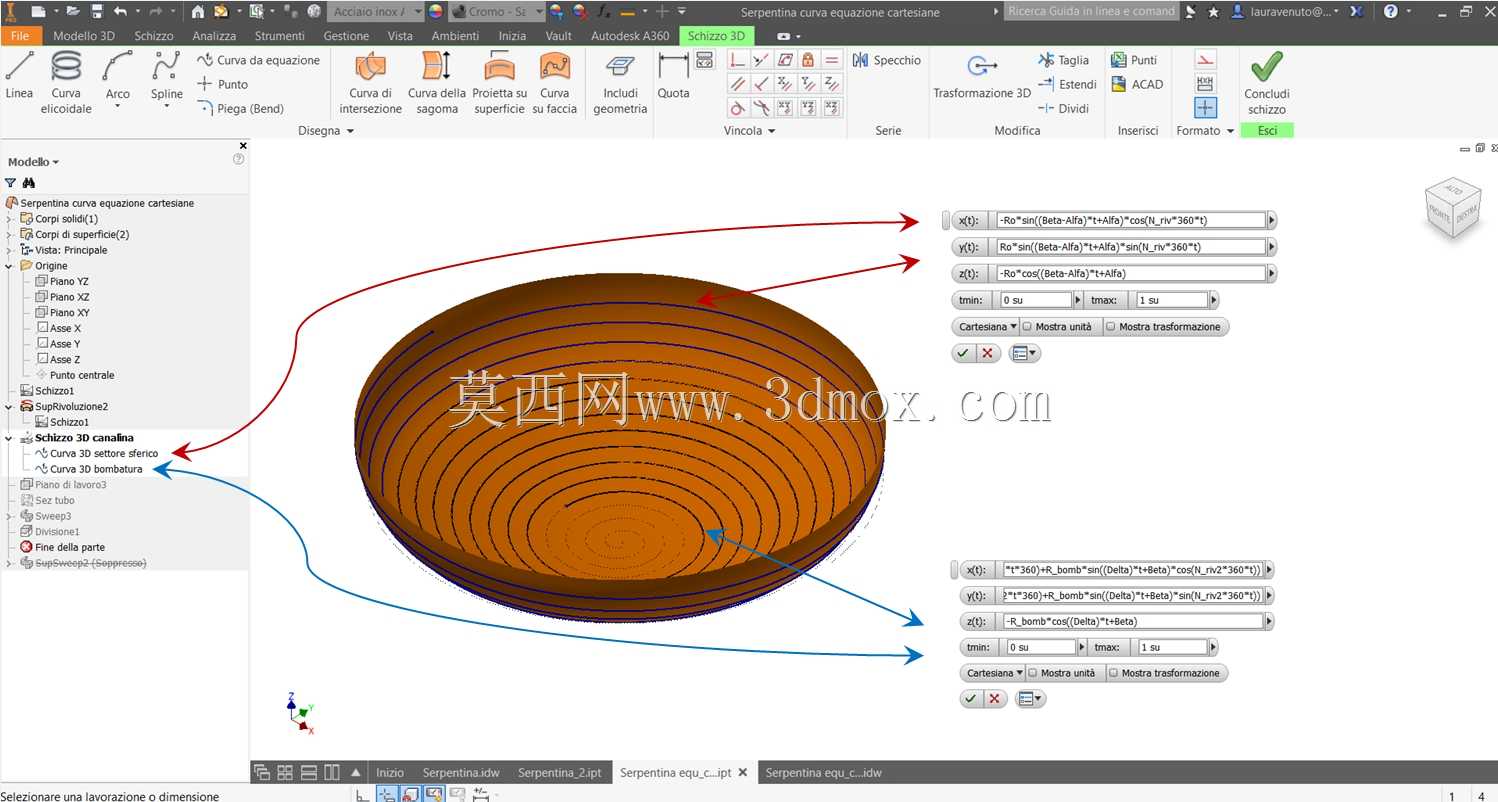

这类螺旋盘式换热盘管，主要应用在容积式换热机组、小型沉浸式换热装置、化工反应釜内置换热模块中，作为冷热介质的热量传递核心部件，相比直管式换热结构，它能在有限的安装空间内大幅拉长介质流动路径，提升换热接触面积，同时螺旋流道会让管内介质形成持续的紊流状态，减少管壁结垢附着的概率，长期运行的换热效率衰减幅度远低于同规格直管排布结构。从设计逻辑上看，盘管整体采用扁平式螺旋盘绕构型，每层盘管的螺距保持均匀一致，相邻层的管间距预留了均匀的间隙，既可以保证管外介质能够顺畅流通，不会出现流动死区，也能避免盘管在冷热交变工况下因为热胀冷缩出现挤压变形、焊缝开裂的问题。盘管的进出端设置在盘体的同一侧边缘，安装时可以直接对接设备壳体上的介质管路接口，不需要额外做复杂的管路弯折适配，扁平的整体构型可以直接嵌入到设备的预留腔体内，不需要占用过多的竖向安装空间，适配很多对安装高度有严格限制的紧凑型换热设备。在实际工程应用中，这类盘管的管程通常走压力较高、温度差较大的换热介质，比如高温蒸汽、冷冻盐水，壳程或者浸没侧走被换热的流体，比如循环水、反应物料，螺旋结构带来的离心力会让管内介质的流速分布更均匀，不会出现直管段常见的中心流速快、近壁流速慢的分层问题，管壁的换热系数能得到充分利用。设计建模过程中，需要重点控制盘管的弯曲半径，避免弯曲半径过小导致管壁出现减薄、褶皱的缺陷，影响承压能力，同时每层盘管的同轴度要控制在合理公差范围内，保证整体盘体的外形规整，能够顺利装入预设的安装位，不会出现局部卡滞。另外，盘管的端面做了平齐处理，安装后可以和设备内的支撑结构平稳贴合，配合简易的固定压片就能完成限位，不需要设计复杂的支撑工装，降低整体设备的加工装配成本。在不同的工况场景下，这类盘管还可以根据换热功率需求调整盘绕的层数、管径大小以及整体盘径，不需要改动核心的螺旋参数逻辑，就能适配不同换热量的设备需求，建模时通过参数化的方程驱动曲线生成盘管路径，调整参数就能快速衍生出不同规格的盘管模型，大幅提升同系列产品的设计效率。
