行星轮系与传动轴组合传动结构

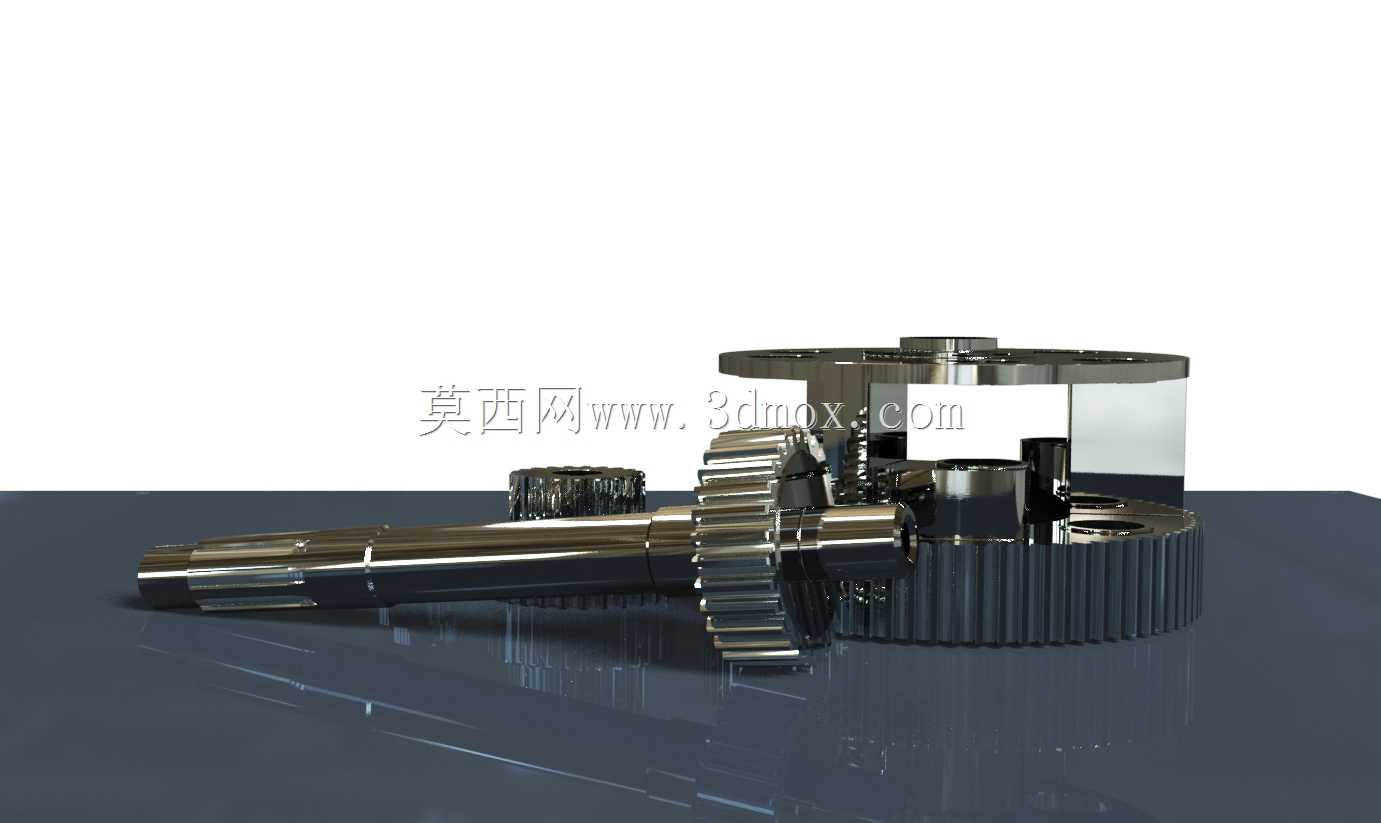

　　这套传动结构的核心是多组齿轮与花键传动轴的配合组件，常见于中小功率的动力传递场景，比如轻工输送设备的动力端、小型自动化生产线的减速单元、农用机械的辅助传动模块，也可作为教学演示用的传动原理具象载体。从结构布局来看，组件包含带外齿的太阳轮轴、嵌套布置的行星齿轮、内侧带齿的内齿圈，以及配套的支撑限位结构，所有啮合齿面都做了等模数等压力角的参数匹配，保证传动过程中齿面接触均匀，不会出现偏载卡滞的问题。设计阶段优先考虑了安装边界的适配性，传动轴两端预留了标准轴承位的轴径尺寸，可直接匹配常用的深沟球轴承或圆锥滚子轴承安装位，内齿圈的外圆设置了定位止口，能快速嵌入设备箱体的安装槽内，不需要额外做复杂的定位工装，

　　装配时仅需通过轴用挡圈和孔用挡圈就能完成轴向限位，减少了非标紧固件的使用量。齿形设计上采用了渐开线齿廓，重合度控制在1.2到1.5之间，既保证了多齿同时啮合的承载能力，又避免了重合度过大带来的加工精度要求过高问题，行星轮的安装孔与行星轴之间预留了合理的间隙配合公差，运转时行星轮可绕行星轴灵活转动，同时不会出现径向窜动过大引发的啮合冲击。实际使用中，这套结构可实现固定内齿圈时太阳轮输入、行星架输出的减速增扭效果，也可通过固定不同构件实现变速、换向的传动需求，适配不同转速扭矩的动力输入输出要求。传动轴上集成的花键段可直接对接动力输入端的联轴器或带轮，不需要额外加工连接结构，轴肩位置的过渡圆角做了圆弧处理，能有效降低应力集中，

　　提升轴类零件的疲劳寿命，长期承受交变载荷时不易出现轴颈断裂的问题。所有齿轮的齿宽都经过匹配计算，太阳轮齿宽略大于行星轮齿宽，可补偿装配时的少量轴向错位，避免出现齿面局部接触的情况，内齿圈的齿部深度满足全齿啮合的行程要求，运转过程中不会出现脱齿风险。从装配逻辑来看，整套组件可预先组装成独立的传动单元，整体嵌入设备的传动腔体内，后期维护时可整体拆卸更换，不需要对设备其他部位做大规模拆解，降低了运维的时间成本。针对不同的使用场景，这套结构的材质可做对应调整，常规工况下采用45号钢调质处理即可满足强度要求，重载工况下可替换为20CrMnTi做渗碳淬火处理，齿面硬度可达到HRC58-62，能承受更大的冲击载荷。结构上没有多余的冗余设计，

　　所有构件都服务于动力传递的核心功能，没有设置不必要的装饰性结构，整体轮廓紧凑，径向尺寸控制在常规减速单元的安装尺寸范围内，轴向长度可根据不同的安装空间做适配调整，不需要大幅改动核心啮合参数就能适配不同的安装边界。在传动效率方面，因为采用了多行星轮均载的设计，动力可通过多个行星轮分流传递，单齿承受的载荷更小，传动过程中的机械损失更低，整体传动效率可保持在96%以上，相比普通的定轴轮系传动，同等承载能力下体积可缩小30%左右，适合安装空间受限的设备使用。
