派克高压黄油嘴内部结构三维数模

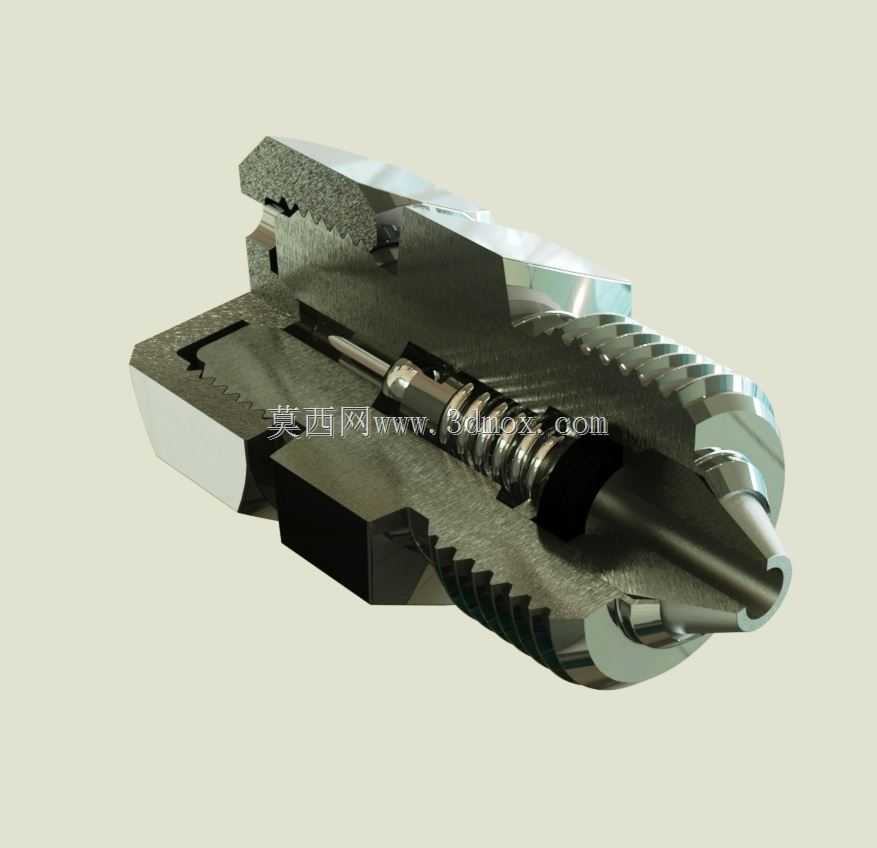

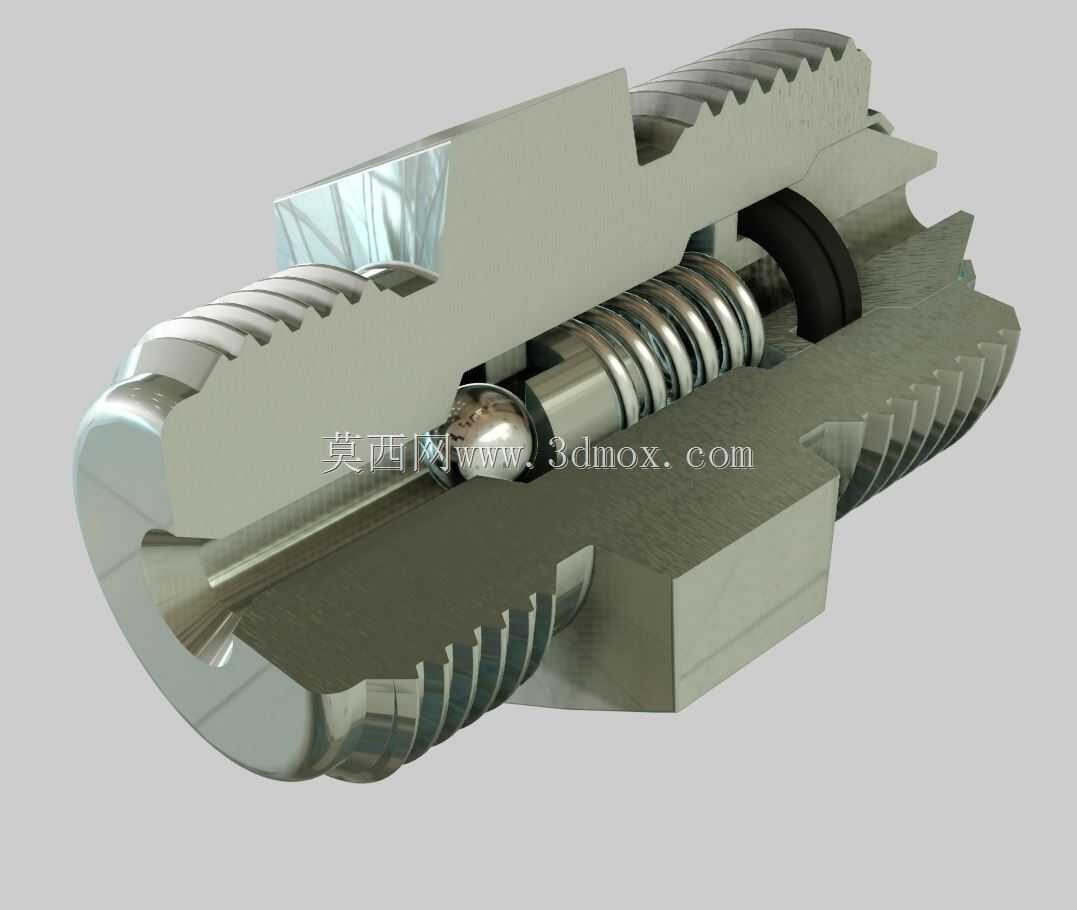

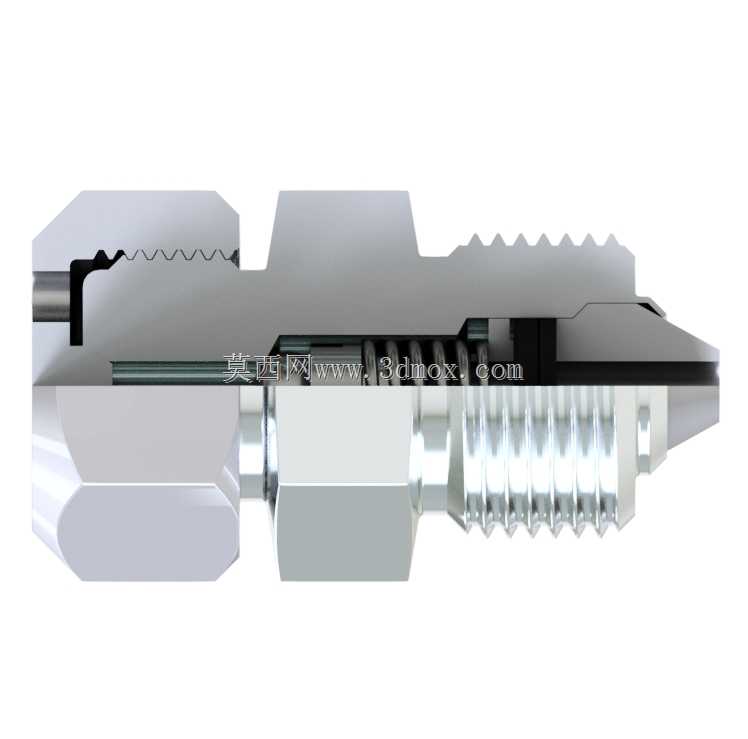

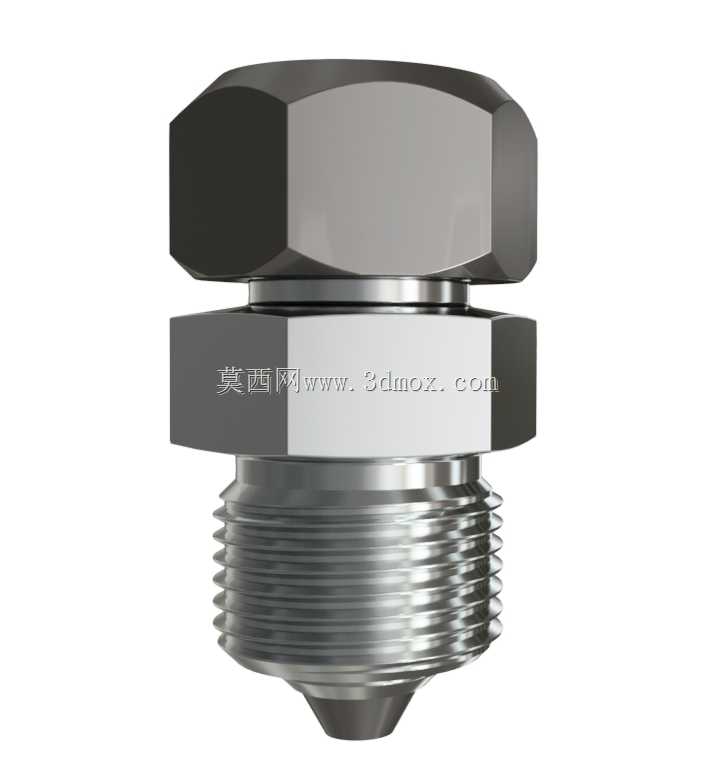

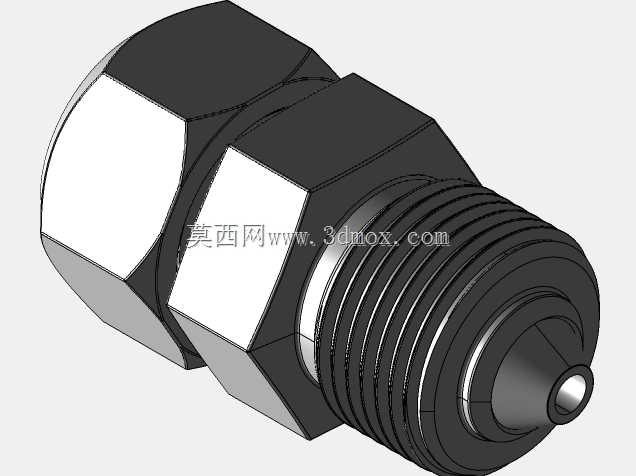

做设备润滑系统选型的时候，这类高压注油接头是绕不开的基础部件，很多刚入行的结构工程师容易忽略这类小零件的设计细节，总觉得随便选个标准件装上就行，真到现场设备跑起来，才会发现注油嘴漏油、逆止失效、高压注油时顶开压力不对这类问题，全是前期没抠细节埋下的坑。这个剖面结构的数模，把内部的钢球密封、弹簧复位、两端螺纹连接的结构全做出来了，不用拆实物就能看清内部的配合关系，不管是做配套选型还是逆向参考都很直观。从实际应用场景来说，这类高压黄油嘴主要用在重载工程机械、矿山设备、机床导轨副、重型铰接销轴这类需要定期注入润滑脂的位置，设备运行过程中铰接位置、摩擦副会持续磨损，必须定期通过注油枪打入高压润滑脂，在摩擦面形成油膜减少磨粒磨损，而黄油嘴本身的核心作用，一个是提供标准的注油接口，匹配通用注油枪的接头尺寸，另一个就是靠内部的单向阀结构，保证注进去的润滑脂不会因为腔体内部压力反渗出来，同时阻挡外部的粉尘、泥水从注油口进到摩擦副内部，不然杂质混进润滑脂里，反而会加速摩擦面的磨损，完全失去润滑的意义。从设计思路上看，这个结构把钢球作为单向密封的核心件，靠后端的弹簧提供预紧力，平时无注油压力的时候，钢球在弹簧推力下贴紧前端的密封锥面，把通路完全封死，注油的时候注油枪的高压油脂推动钢球压缩弹簧，打开通路让润滑脂进到设备的润滑腔里，注油压力撤掉之后弹簧立刻复位，把钢球推回密封位，防止油脂倒流。外形上两端的外螺纹是安装边界的核心，选型的时候必须匹配设备安装位的螺纹规格，拧入深度要控制好，不能顶到内部的油路，也不能拧入太浅导致密封不够漏油，本体的六角结构是给安装扳手留的受力位，尺寸要符合标准扳手的开口范围，不然现场安装的时候找不到合适的工具，很容易把本体拧滑丝。做三维建模的时候，要特别注意内部弹簧的预压缩量，这个参数直接决定了单向阀的开启压力，预紧力太大的话注油的时候需要很高的压力才能顶开钢球，现场工人注油会很费劲，预紧力太小的话，设备内部润滑腔稍有压力就会把钢球顶开，出现漏油的问题；钢球和密封锥面的配合角度也要做准，角度不对的话钢球贴合不严，就算弹簧力够也会出现渗漏。另外内部的流道要做平滑过渡，不能有直角台阶，不然高压润滑脂流过的时候会产生不必要的阻力，还容易残留变质的旧油脂堵死通路。很多人做这类小零件的数模只会画个外部外形，忽略内部的结构细节，真到做装配干涉检查、油路通径校核的时候就会出问题，这个带完整内部结构的数模，能直接用来做装配模拟，检查安装的时候和周边零件的间隙，也能直观给现场维护人员讲清楚内部的工作原理，避免维护的时候乱敲乱撬把内部的钢球、弹簧弄掉，导致整个注油嘴报废。
