双叶罗茨式机械增压器结构三维设计

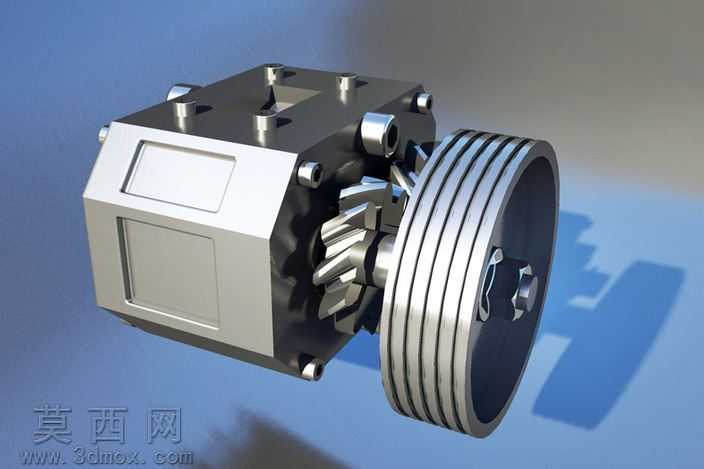

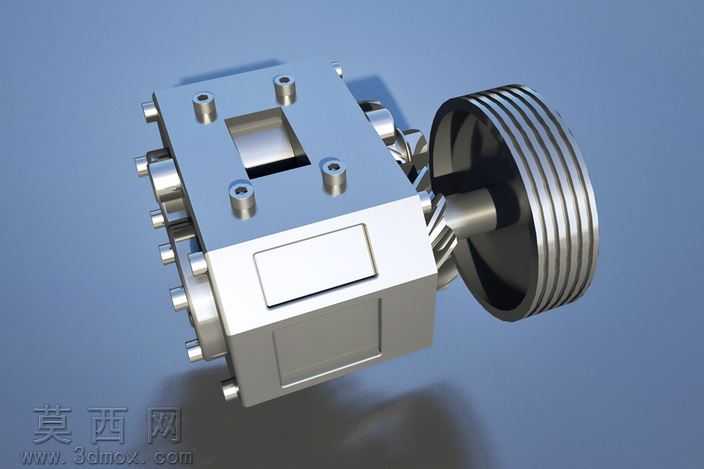

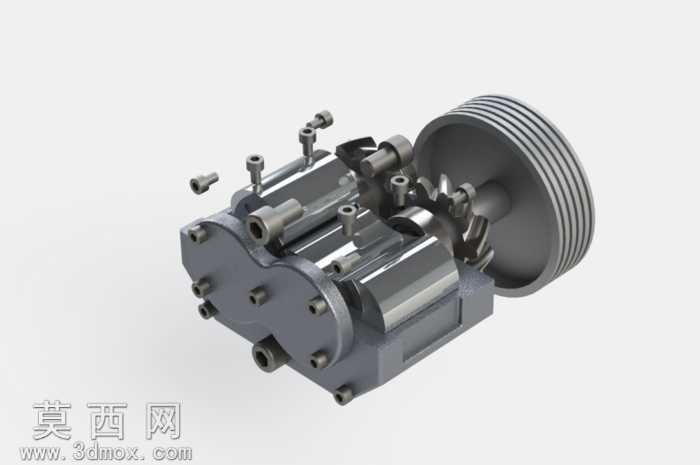

本模型为双叶结构罗茨式机械增压器，整体建模过程严格遵循机械设计的装配逻辑与尺寸配合规范，首先完成核心增压腔体的基体建模，通过拉伸、切除、圆角等基础特征构建出容纳转子的密闭泵腔结构，腔体壁厚均匀，结合面预留了密封件安装位与螺栓孔位，保证腔体装配后的气密性与结构强度。核心的双叶转子采用外摆线与内摆线组合的型线绘制逻辑，通过参数化草图约束转子型线的啮合间隙，确保两个转子在同步转动过程中既不会发生运动干涉，又能保持极小的间隙以减少增压过程中的气体泄漏，转子两端的轴颈特征与腔体轴承安装位尺寸精准匹配，满足转动副的装配要求。传动部分建模还原了同步齿轮组的啮合结构，齿轮参数按照传动比匹配设计，齿形特征完整，可直观展示转子同步运转的传动逻辑；输入端的多楔带带轮特征还原了带传动的连接结构，带轮槽型尺寸符合通用传动带的规格标准，可清晰展示动力输入的路径。模型完整还原了所有装配紧固件，包括不同规格的内六角螺栓、定位销、油堵等标准件，所有标准件的尺寸均符合对应国标规格，装配位置准确，可直观展示整机的装配顺序与连接方式。渲染阶段采用金属材质为主的材质方案，泵体主体采用铸铁哑光金属材质，还原壳体的铸造质感，转子、齿轮、带轮等运动部件采用抛光钢材质，突出运动部件的加工精度，紧固件采用发黑处理的金属材质，区分不同零件的表面处理工艺；通过环境光与定向光源的组合打光，突出零件的轮廓特征与装配层次，阴影效果柔和自然，可清晰展示各部件的位置关系与结构细节。整体设计完整还原了双叶罗茨增压器的工作原理与装配结构，所有配合间隙符合机械设计公差要求，可用于结构原理展示、装配工艺演示等场景。
