斯巴鲁EJ25自然吸气发动机TWE排气标头

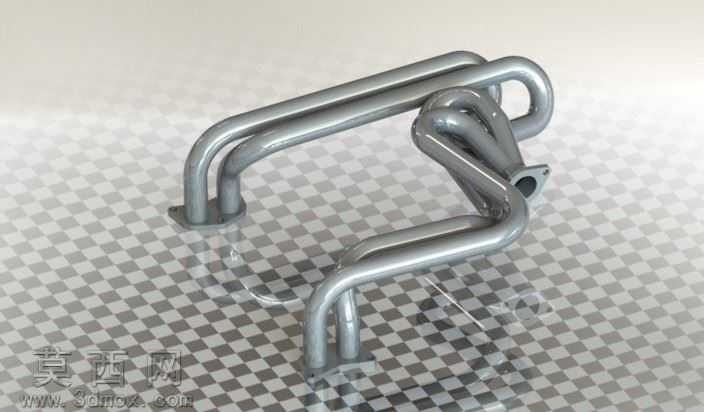

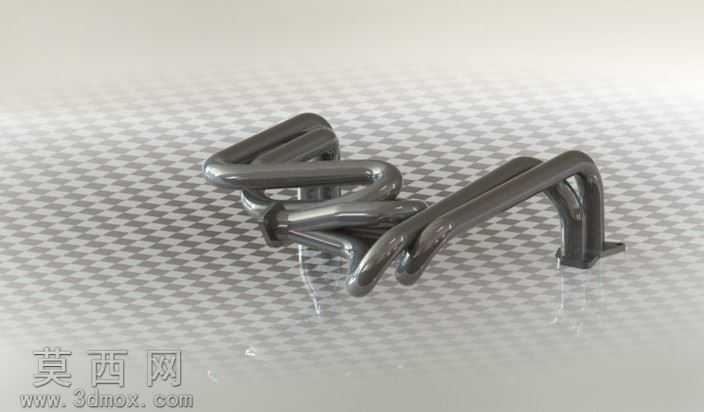

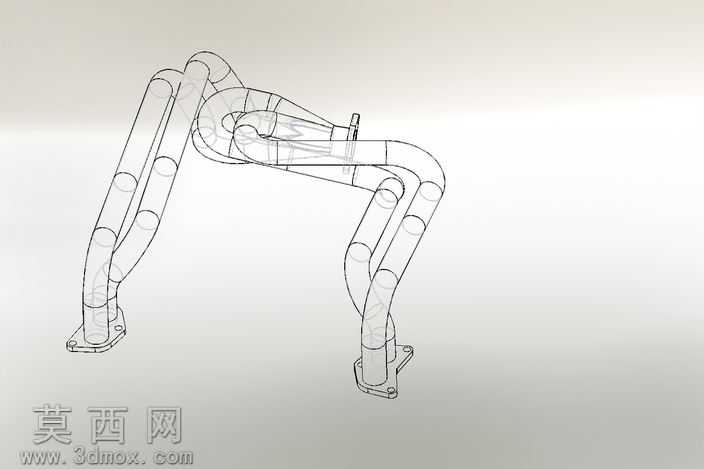

本模型为适配斯巴鲁EJ25自然吸气水平对置四缸发动机的TWE等长排气头段，采用SolidWorks完成全参数化三维建模，建模过程严格遵循实车部件的装配逻辑与管路走向，对每一段弯管的曲率半径、管路壁厚、法兰安装孔位都做了1:1的尺寸还原，确保模型可直接用于后续的CAE流体仿真、干涉校验以及改装方案验证。模型渲染阶段采用Keyshot物理渲染器，为管路主体赋予304不锈钢拉丝金属材质，精准还原了不锈钢管材经弯管加工、焊接打磨后的金属质感，通过调整环境HDRI的光照角度，突出了弯管转折处的高光反射与金属表面的细微拉丝纹理，法兰部位做了哑光金属质感区分，还原了铸造法兰经机加工后的表面质感，背景采用半透明棋盘格地面，清晰呈现部件的立体结构与管路空间布局。结构设计上采用四出等长管路布局，四个独立支管分别对应发动机四个气缸的排气出口，每段管路的长度经过精准计算保持一致，能够让各缸排出的废气在汇集段形成稳定的排气脉冲，有效降低排气干涉、提升发动机高转区间的排气效率；支管之间通过TIG焊接工艺实现无缝拼接，模型中还原了焊接位置的平滑过渡特征，两端的安装法兰预留了与发动机缸盖、下游排气段连接的标准螺栓孔位，法兰与管路的连接位置做了加强过渡处理，避免长期高温工况下出现应力开裂。设计思路围绕自然吸气发动机的排气效率优化展开，在保证管路等长的前提下，尽可能优化弯管的弯折角度，减少排气过程中的气流阻力，同时兼顾发动机舱内的安装空间限制，让管路走向避开周边的引擎脚、冷却管路、线束等部件，整体结构紧凑且布局合理，既满足性能改装的功能性需求，也兼顾了装车的实用性与结构可靠性，模型同时导出了STL通用格式，可用于3D打印制作样件、改装方案展示等不同场景。
