两级行星齿轮传动结构装配设计

在重载传动、空间受限的动力传输场景中，行星齿轮结构凭借同轴输入输出、多齿啮合承载能力强的特点，被广泛应用在工程机械行走驱动、工业生产线动力减速、伺服系统扭矩匹配等工况中。这套两级行星传动结构，在设计时优先考虑了不同转速工况的适配需求，将高速级与低速级的输入接口做了区分，小尺寸输入轴对接高速动力端，可匹配高转速低扭矩的动力输入，另一路接口适配低速大扭矩的动力接入场景，能覆盖两类常见的传动匹配需求，减少同系列产品的重复设计工作量。

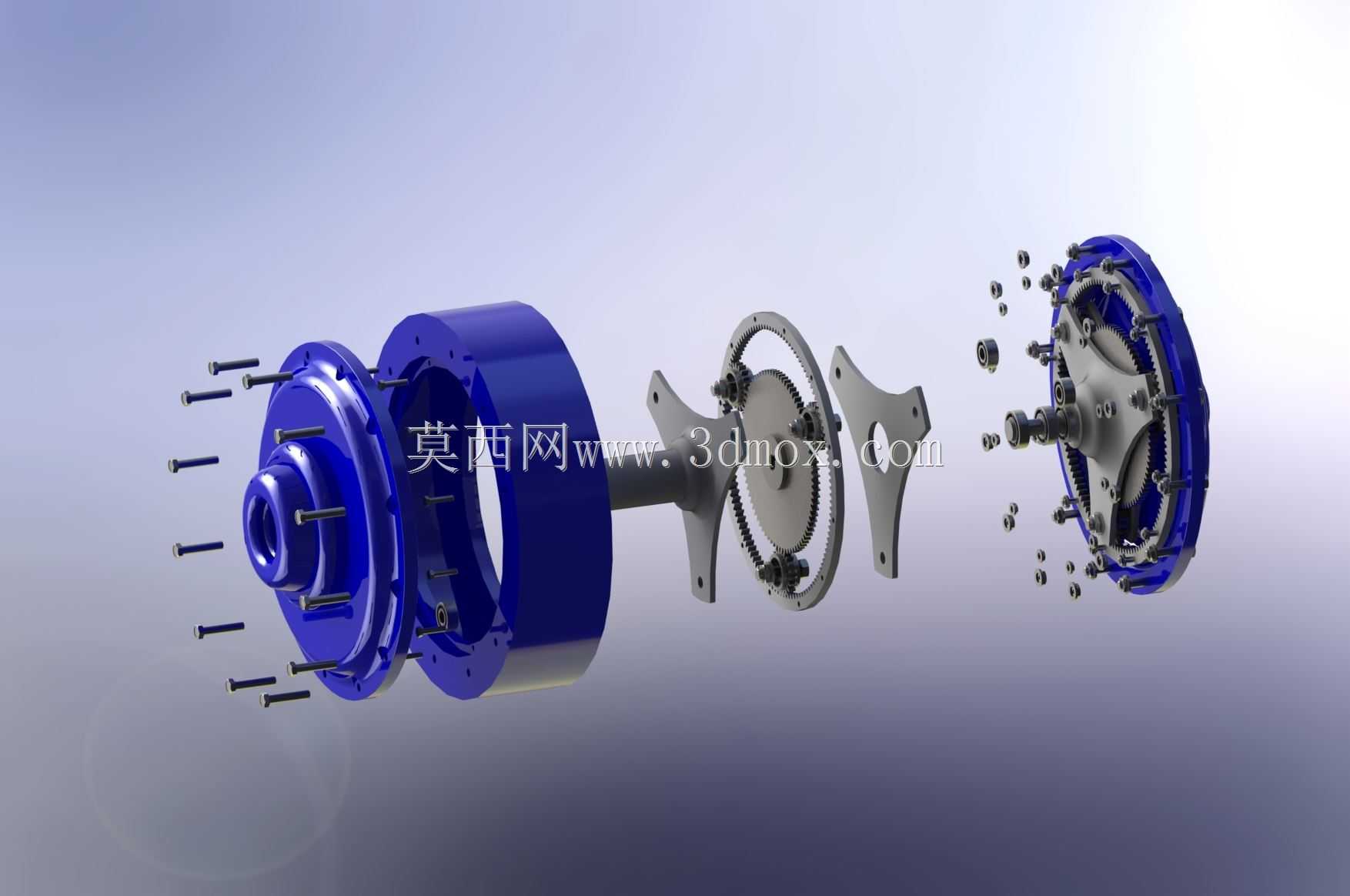

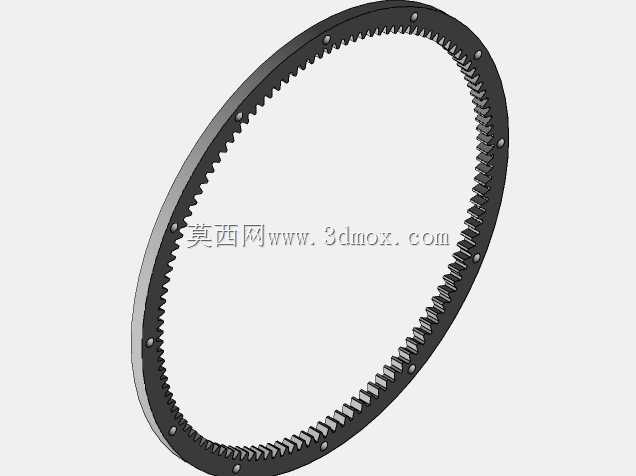

从结构布局来看，整套传动组件采用内齿圈固定、行星架输出的经典传动逻辑，两级行星排沿轴向依次排布，各级太阳轮、行星轮、内齿圈的齿宽、模数经过匹配计算，保证各级载荷分布均匀，避免单级齿面接触应力超出许用值。行星轮通过销轴与行星架连接，设计时预留了轴承安装位，可根据负载等级选配滚针轴承或滑动轴套，适配不同转速下的转动阻力要求。两端的端盖采用法兰式安装结构，法兰端面预留了均匀分布的螺栓过孔，安装时可直接对接动力端壳体与负载端连接法兰，安装基准与输入输出轴的同轴度公差控制在合理范围，降低装配后的运转偏载风险。

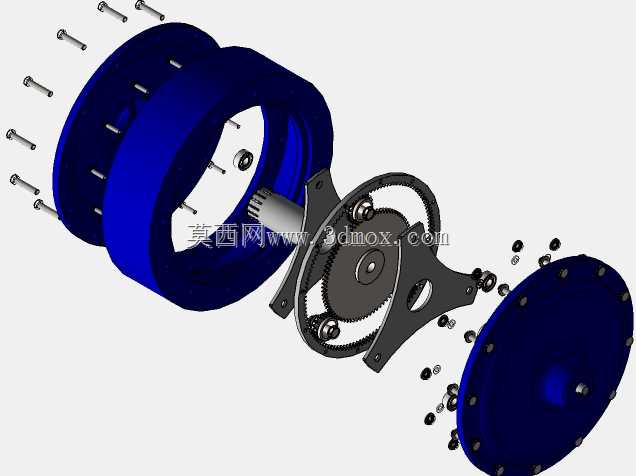

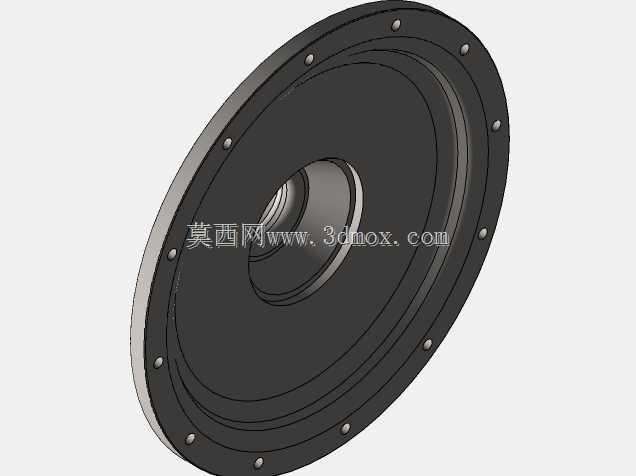

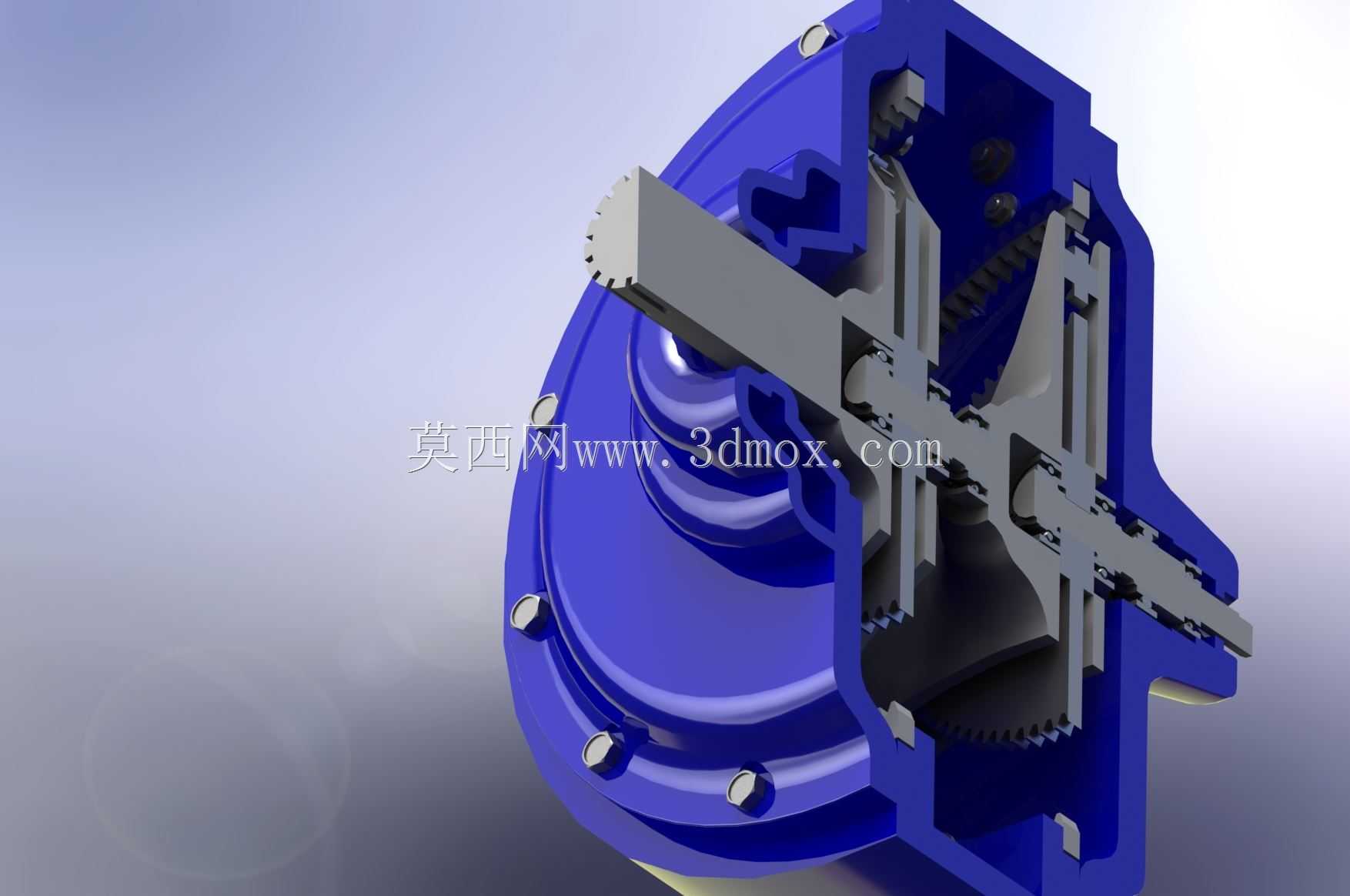

外形结构上，整套齿轮箱采用圆柱形壳体设计，最大外圆轮廓为内齿圈的外径尺寸，轴向总长度覆盖两级行星排、两端端盖及输入输出轴的伸出长度，安装时需预留足够的轴向装配空间，径向空间需避开壳体外圆的螺栓拆装操作空间，方便后期维护时拆卸端盖检查内部齿轮磨损情况。设计过程中复用了成熟的紧固件、密封件标准件模型，减少非标零件的占比，降低后续加工采购的成本，同时各级齿轮的参数选择兼顾了加工工艺性，内齿圈可采用插齿或拉齿工艺加工，外齿轮可采用滚齿后剃齿的工艺满足精度要求，不需要特殊的定制加工设备。

这套结构在实际应用中，可根据传递扭矩的大小调整行星轮的数量，常规工况下采用3个行星轮均布的布局即可满足载荷均匀分布的要求，重载场景可增加至4个行星轮，进一步提升单级承载能力。输入端的轴伸可根据对接的动力源类型，设计成平键连接、花键连接等不同接口形式，输出端的行星架接口也可适配轴伸连接、法兰连接等多种负载对接方式，具备较强的场景适配性。内部润滑可采用油脂润滑或稀油润滑，端盖位置预留密封件安装槽，可根据润滑方式选配对应的密封圈，避免运转过程中出现润滑油泄漏的问题。
