直插式NTC浪涌电流限制器三维结构

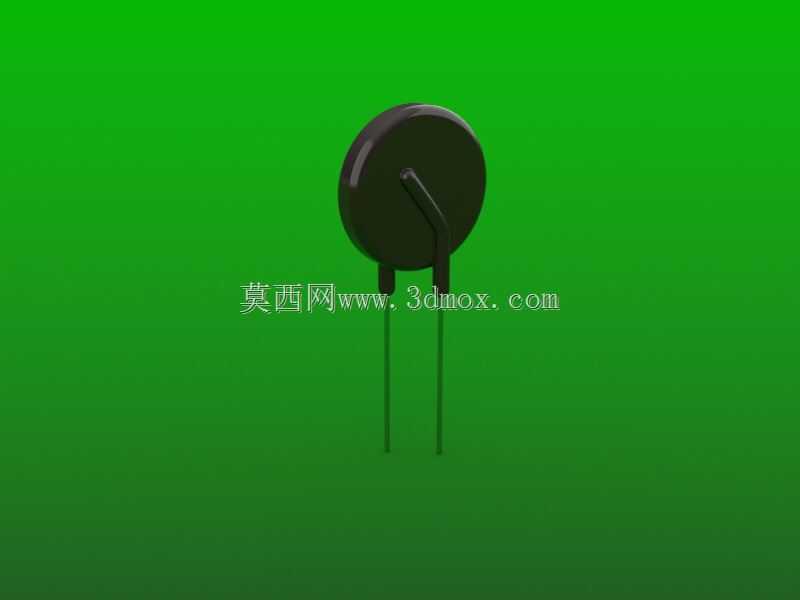

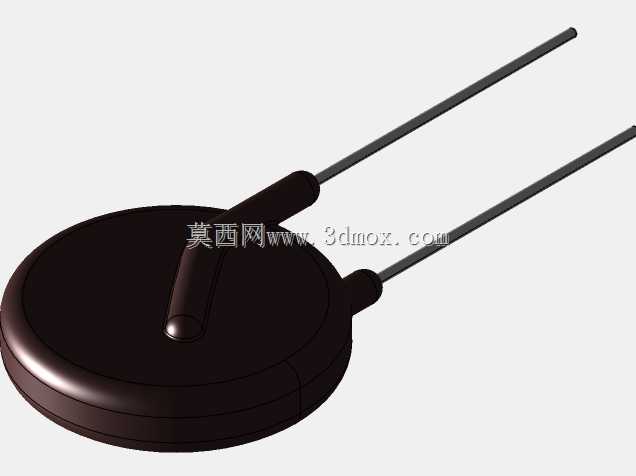

在各类交流供电的电子设备、开关电源、变频驱动装置的进线端，浪涌电流抑制是电路可靠性设计中无法绕开的环节，这类直插式NTC浪涌电流限制器，正是针对开机瞬间电容充电产生的大冲击电流设计的被动保护元件。从三维结构还原的角度看，该元件的主体为圆片状热敏陶瓷基体，外部包裹致密的绝缘封装层，两根平行的镀锡铜引脚从基体一侧垂直引出，引脚弯折处做了圆弧过渡处理，避免生产插装时应力集中导致引脚断裂。设计这类元件的三维模型时，首先要明确实际安装的边界约束：圆片主体直径31mm，封装后的整体厚度10mm，两根引脚的中心间距为19x7.5mm，引脚直径适配常规PCB板的0.8mm安装孔径，引脚伸出长度满足波峰焊的吃锡要求，不会因为过长导致连锡，也不会因为过短造成焊接强度不足。从功能实现逻辑上看，常温下该元件保持较高的初始电阻，在设备开机通电的瞬间，能够有效回路中的冲击电流幅值，避免大电流击穿整流桥、烧坏输入保险或者损伤滤波电容；随着电流通过，元件自身发热升温，NTC材料的电阻值会快速下降到极低的水平，此时在回路中产生的压降可以忽略不计，不会对设备的正常工作造成额外的功耗损耗。在实际选型装配时，结构工程师需要注意，该元件在工作过程中会持续产生一定热量，建模时要预留足够的散热空间，不能将其紧贴电解电容、塑胶导线等耐热性差的周边器件布置，同时引脚的弯折位置要距离元件本体至少2mm以上，避免弯折应力传递到陶瓷基体造成暗裂。这类元件广泛应用在家电控制板、工业开关电源、伺服驱动器、UPS不间断电源等产品的输入回路中，三维模型的精准还原，能够帮助PCB布局工程师提前校验安装间隙，检查元件与周边结构件的干涉情况，也能为整机的热仿真提供准确的外形尺寸参考，避免样机试制阶段才发现元件装不下、安全距离不足等问题，缩短产品开发的迭代周期。建模过程中对封装层的圆角、引脚的弯折弧度都做了贴合实物的还原，没有做过度的简化，能够直接用于整机装配的干涉检查环节。
