可配置多规格绕线式挠性联轴器装配结构

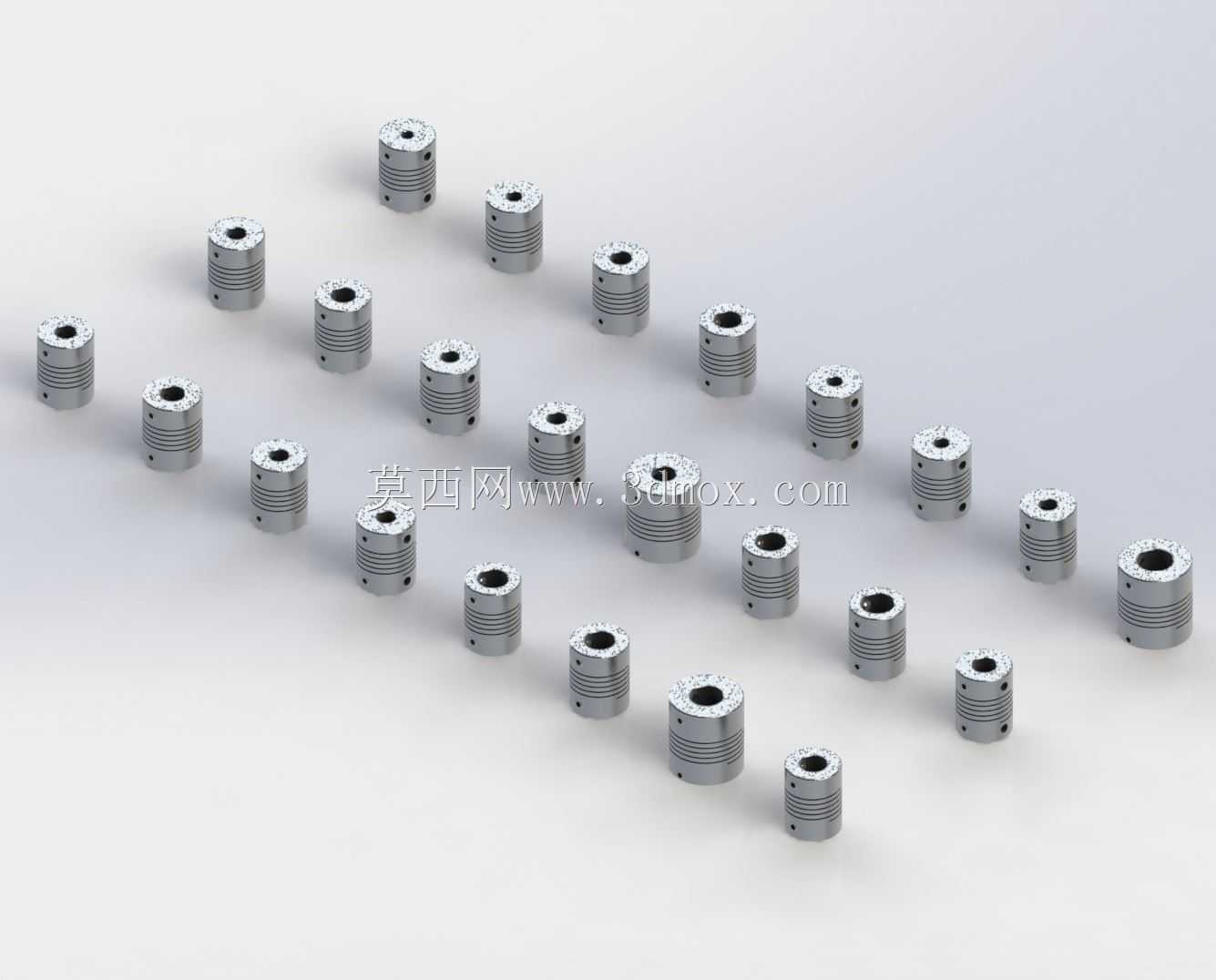

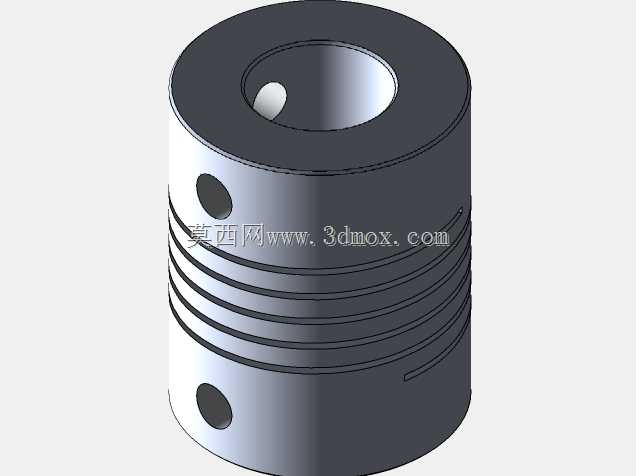

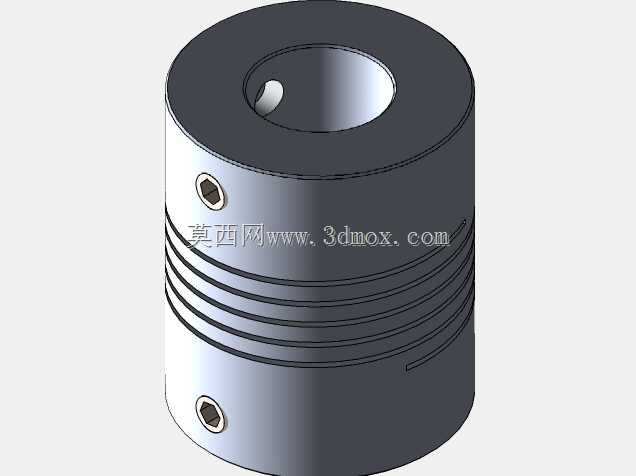

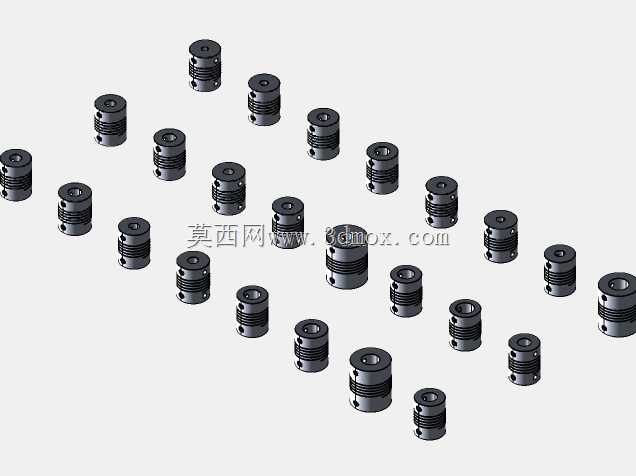

这类绕线式挠性联轴器，核心应用场景集中在中小功率伺服传动、步进电机输出端与负载轴的连接环节，常见于3C自动化装配工位、小型输送线驱动端、实验室精密测试设备、桌面级数控加工设备的传动链路中，用来解决安装过程中电机轴与从动轴不可避免的同轴度偏差问题，包括径向错位、角度偏斜以及轴向窜动带来的传动干涉，避免刚性连接下轴承承受额外径向力，大幅延长驱动端与负载端轴承的使用寿命。从结构设计逻辑来看，该系列联轴器采用一体化金属坯料线切割加工成型，本体的螺旋开槽结构是核心功能载体，开槽的螺距、槽宽与整体壁厚直接决定了联轴器的扭转刚度、补偿量与额定扭矩承载能力，本次的可配置设计覆盖4毫米到12毫米的内孔直径范围，适配市面上绝大多数小型伺服、步进电机的输出轴径，也能匹配同直径区间的滚珠丝杠、旋转平台输入轴等常见负载轴。设计过程中优先考虑了安装便捷性，每个轴端都配置了紧定螺钉固定结构，安装时无需额外加工轴端键槽，直接将轴插入对应内孔后拧紧紧定螺钉即可完成固定，大幅降低现场装配的加工要求。外形尺寸上，不同内孔规格对应的联轴器外径、总长度随扭矩等级匹配调整，最小规格适配4毫米轴径的型号外径仅12毫米、总长度18毫米，最大12毫米轴径的型号外径25毫米、总长度30毫米，安装时需要预留的径向空间不超过外径加2毫米的安全间隙，轴向空间预留总长度加3毫米的操作空间即可，不会占用过多设备内部的安装空间。需要注意的是，这类联轴器不适合大扭矩重载传动场景，也不能用来替代刚性联轴器承担径向载荷，其核心作用是在精密传动场景下补偿安装误差，同时保证传动过程中无背隙、回转精度一致，在高速往复运动的传动工位中，还能吸收部分传动过程中的振动，提升设备运行的平稳性。建模过程中对螺旋槽的过渡圆角做了优化处理，避免应力集中导致的联轴器断裂问题，所有规格的安装孔同轴度公差控制在0.02毫米以内，紧定螺钉的螺纹孔位置与轴孔垂直，保证锁紧时螺钉端面能完全贴合轴面，不会出现锁紧打滑的问题。
