嵌入式三引脚翘板开关结构设计

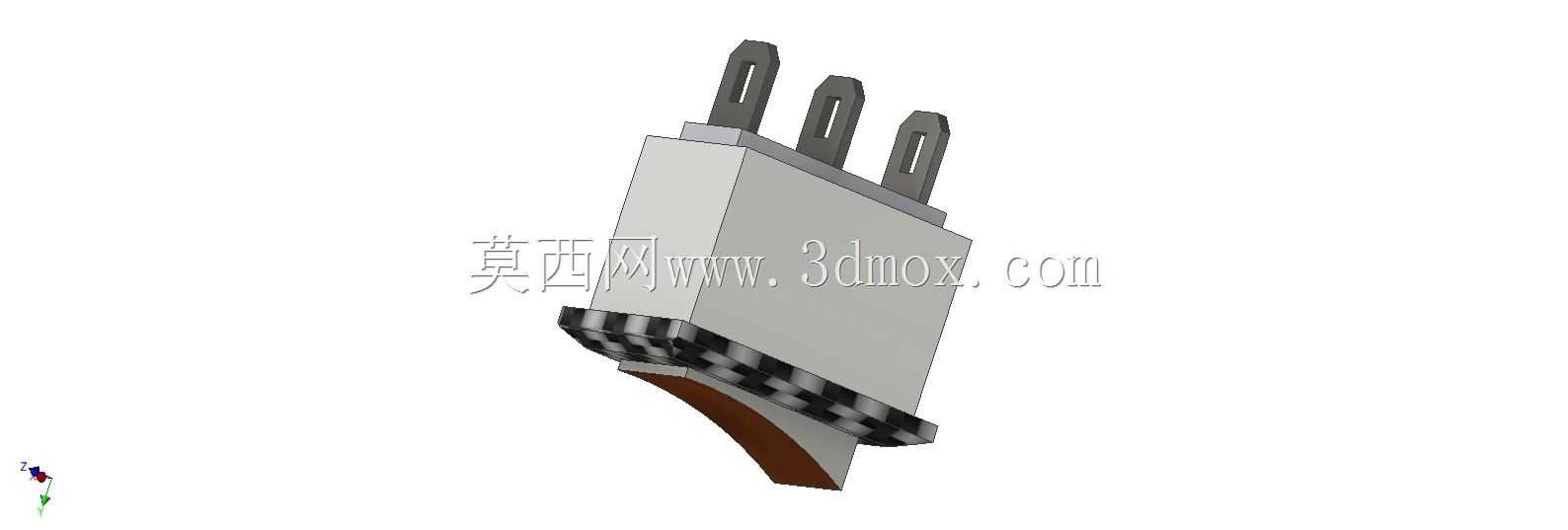

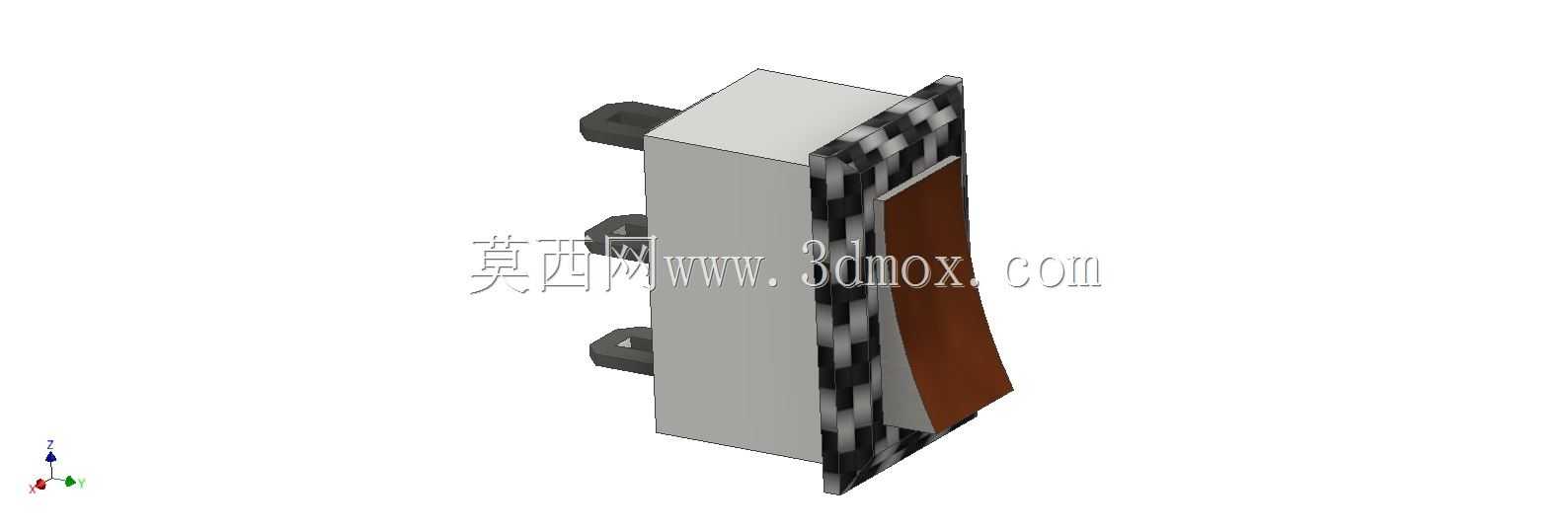

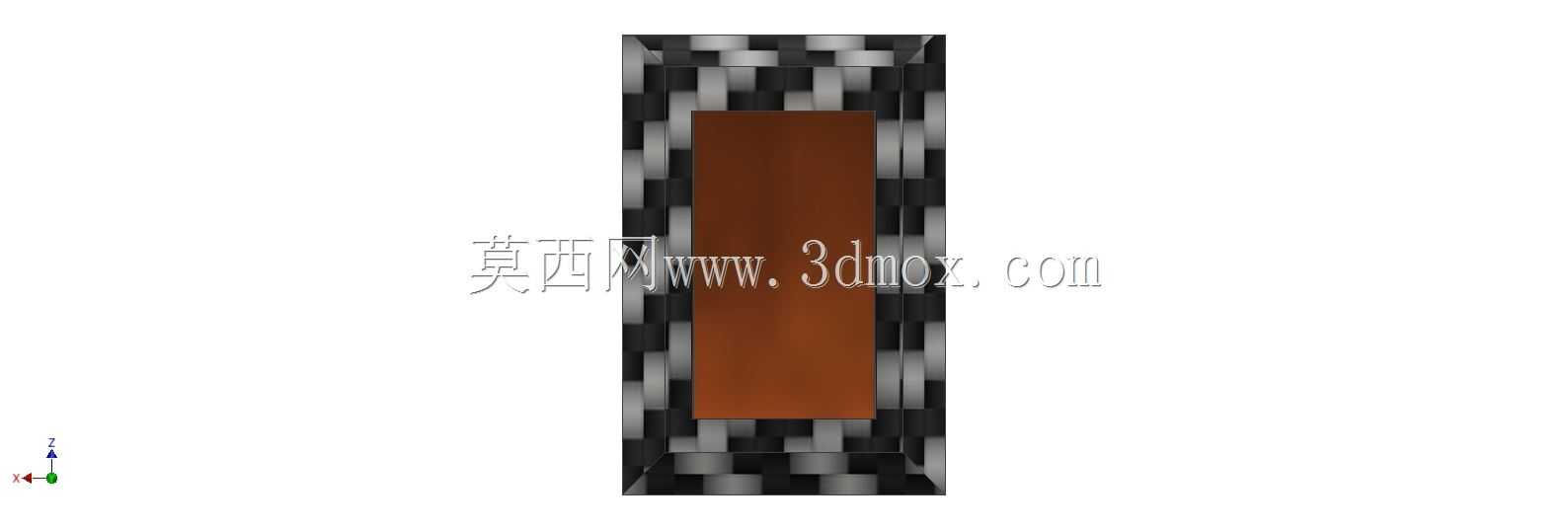

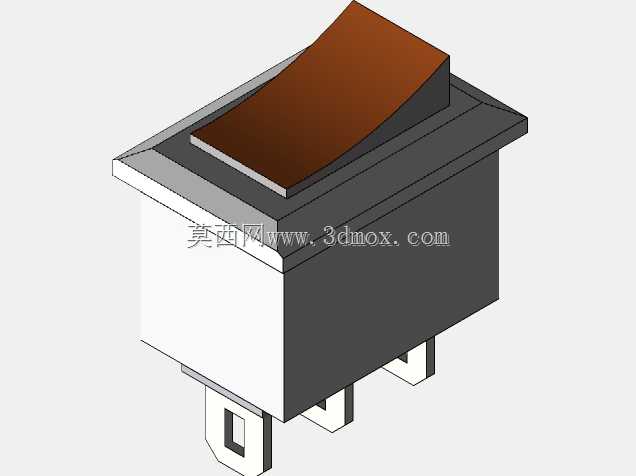

这款翘板开关属于低压控制类接插元件，日常多集成在小型家电、工控终端、测试仪器的面板区域，负责单回路或双回路的通断切换，部分同结构衍生款可支持两档或三档回路切换，适配不同的电路控制逻辑。从实际安装场景来看，这类开关多采用面板嵌入式安装，安装时需在设备面板预留对应尺寸的矩形开孔，开关本体侧面带弹性卡爪结构，推入开孔后卡爪自动抵紧面板背面，无需额外螺丝固定，装配效率远高于螺纹紧固类开关，适配0.8mm到2mm厚度的金属或塑料面板，安装后外露的操作翘板与面板表面齐平，不会突出过多造成误碰。设计上采用三段式结构布局，前端为外露操作翘板，中部为绝缘基座，尾部为三个插片式接线引脚，引脚间距符合常规低压电器接插件间距规范，可直接插接对应规格的冷压端子，无需焊接，方便产线快速装配。绝缘基座选用阻燃工程塑料材质，可耐受常规工况下的温升，翘板与基座之间的转轴部位做了限位结构，操作时的摆动角度控制在合理区间，避免过掰造成内部结构损坏，翘板表面做了微弧面处理，手指按压时的触感反馈清晰，不会出现打滑情况。内部动触点采用弹性铜片结构，翘板摆动时带动动触点在两个静触点之间切换，触点部位做了镀银处理，降低接触电阻，减少长期通断过程中的触点烧蚀情况，提升开关的使用寿命。建模过程中对安装卡爪的弹性变形量做了模拟验证，确保推入安装孔时卡爪可顺利收缩，到位后可完全弹出卡紧面板，不会出现安装后松脱的情况；同时对翘板的摆动行程做了干涉检查，确保翘板在全行程摆动过程中不会与基座、面板开孔边缘发生剐蹭，操作手感顺畅。尾部三个引脚的长度做了统一规范，插接端子时不会出现引脚过长顶到设备内部结构、或过短造成端子插接不牢的问题，引脚根部做了加强筋结构，避免插接端子时引脚受力弯折。这类开关的额定通断电流多适配小功率控制回路，不可直接用于大功率主回路通断，选型时需匹配对应回路的电压、电流参数，安装时需注意引脚极性与回路定义对应，避免接错线造成控制逻辑异常。
