非晶态薄膜太阳能电池板结构设计

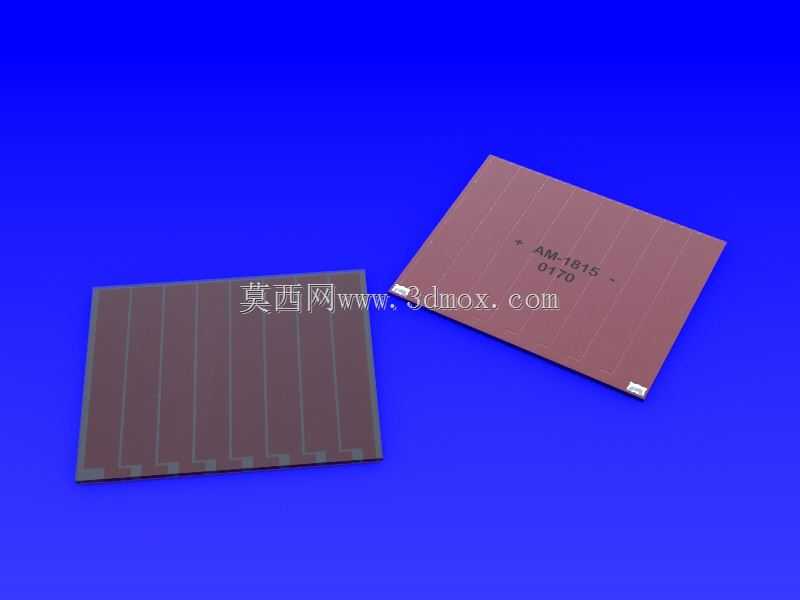

在低功耗物联网终端、微型传感节点、小型便携电子设备的供电方案选型中，非晶态薄膜太阳能电池是弱光环境下取能的核心元件，这款AM-1815型号的电池结构，正是针对微瓦级功率转换场景做的适配设计。做这类光伏元件的三维建模时，首先要明确安装边界约束，该电池整体外形尺寸控制在48.6mm×58.1mm×1.3mm，厚度方向的超薄设计，是为了适配嵌入式安装的空间要求，不管是贴装在智能传感器外壳表面，还是集成在微型转换器的PCB板侧方，都不会额外占用过多设备内部空间，边缘做的微小倒角处理，也能避免安装过程中剐蹭周边线路或壳体。

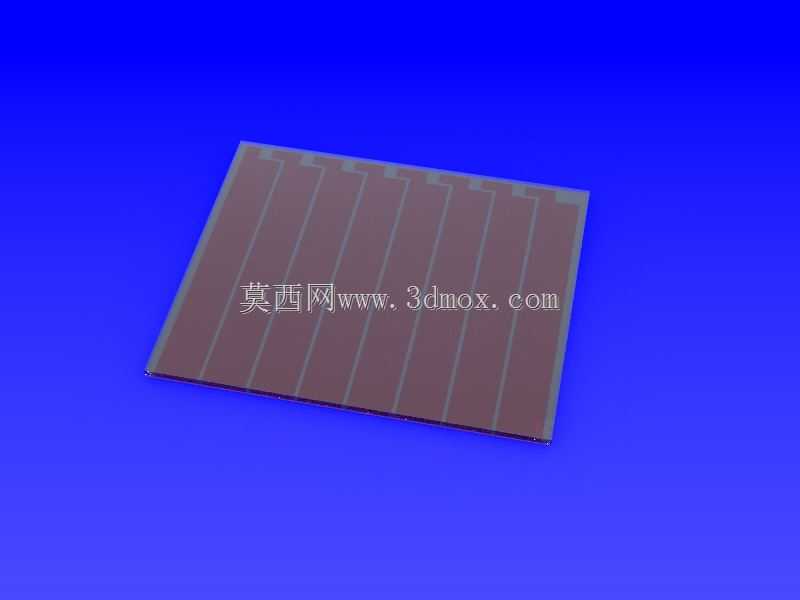

从功能特性来看，这款非晶态电池的弱光响应表现优于常规晶体硅电池，在200Lux的室内光照条件下，开路电压3V时可输出42μA的电流，刚好匹配微功耗转换器的输入功率要求，建模时特意还原了电池表面的栅线电极布局，这些等间距排布的细栅线，是为了降低电池片表面的串联电阻，减少光生载流子的传输损耗，保证弱光下的电流输出稳定性。电池基底采用的是硬质薄片结构，表面的减反层做了哑光质感处理，既可以减少环境光的镜面反射提升光吸收率，也能避免强光下的反光对周边光学传感元件造成干扰。

设计过程中需要重点考虑和后端μW级电源转换器的配合边界，电池的输出电极设置在短边侧的边缘位置，电极焊盘的尺寸刚好适配常规0.5mm间距的焊接工艺，不需要额外做转接焊片就能直接和转换器的输入引脚连接，减少了组装环节的零件数量。电池整体的方正外形没有多余的异形结构，不管是采用背胶贴装还是卡扣固定，都能快速完成装配，1.3mm的厚度也能兼容大部分便携设备的壳体间隙，不需要为电池单独设计凸起的安装仓。在实际应用场景里，这类薄膜电池常被用在室内无线温湿度传感器、低功耗蓝牙信标、小型光伏充电摆件等产品中，不需要外接电源线，依靠日常室内照明的光线就能完成能量补充，大幅降低设备的电池更换频率。建模时还原的电池表面印刷标识，也能为后续整机装配的物料识别提供参考，避免生产过程中出现物料混装的问题。
