钣金结构导向限位安装组件

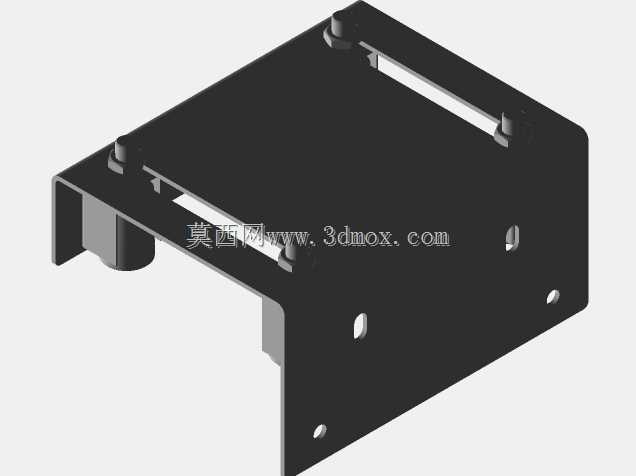

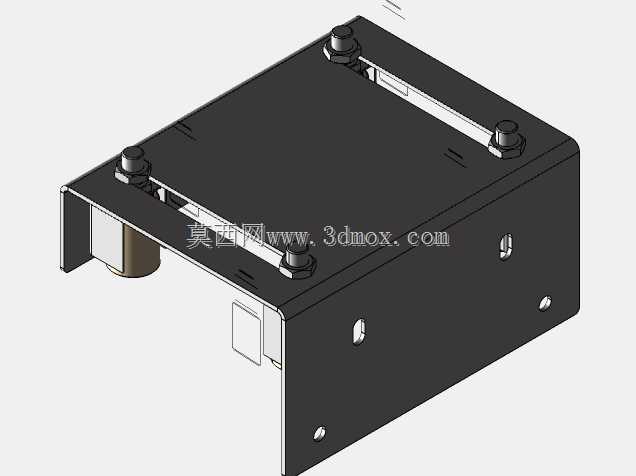

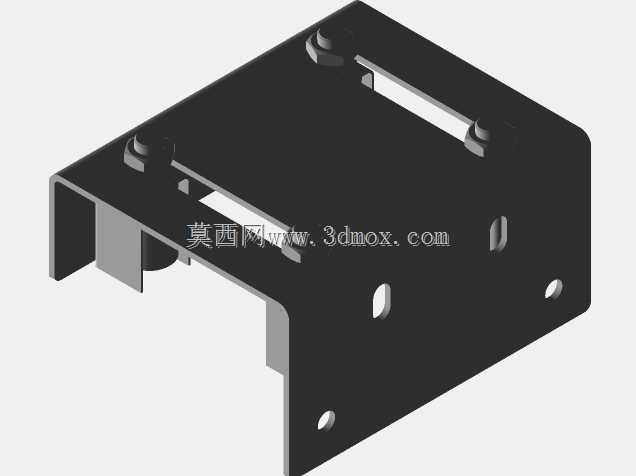

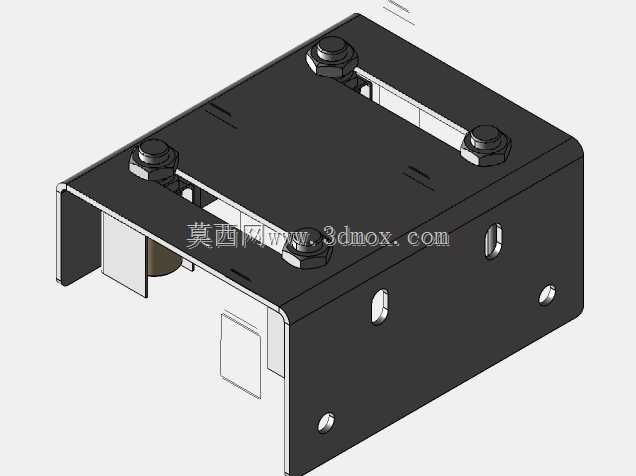

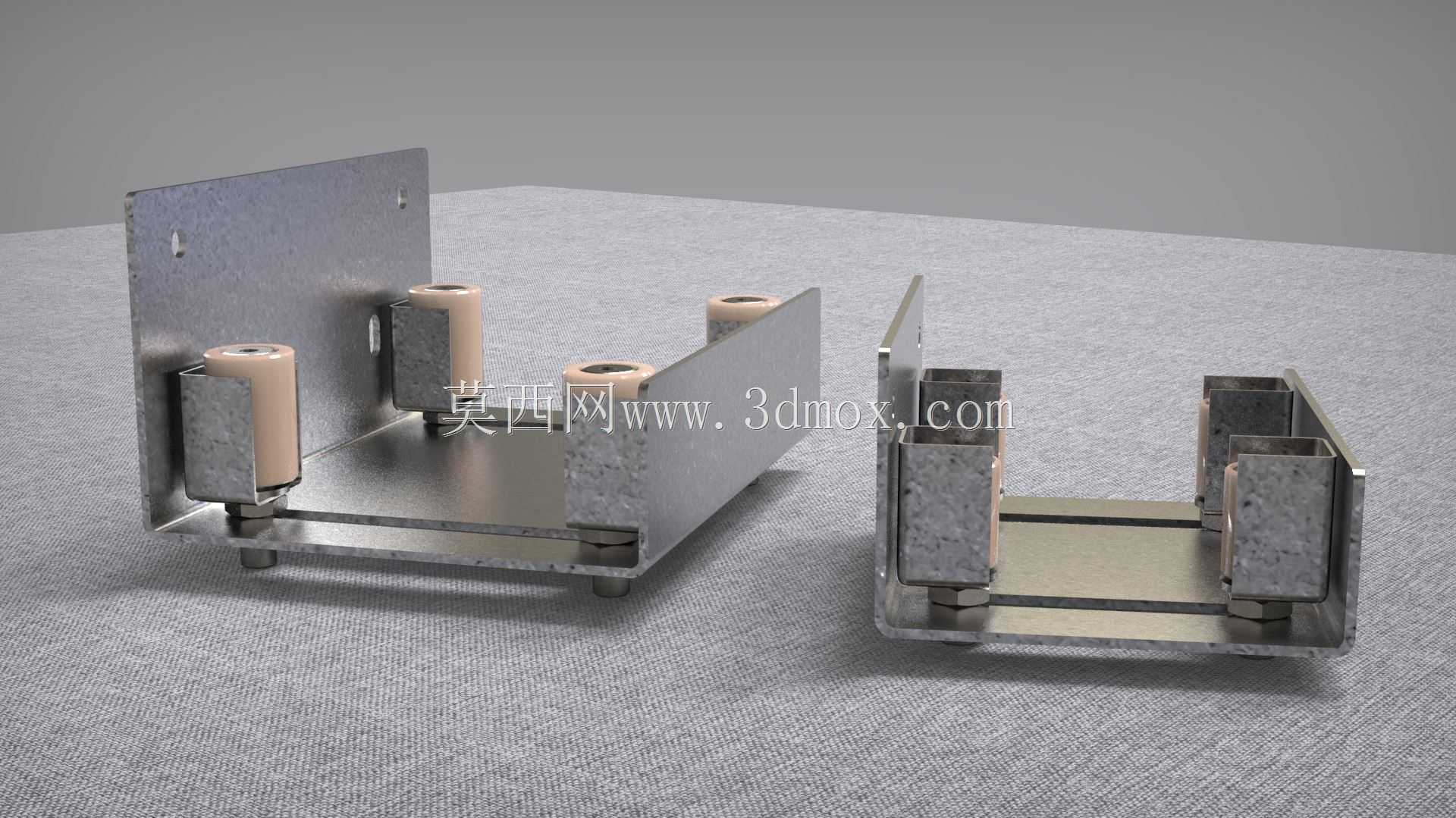

这类导向组件常应用在自动化输送线、物料滑移轨道、抽屉式设备抽拉机构的行程导向场景中，核心作用是约束运动部件的行进轨迹，避免运动过程中出现偏摆、卡滞、错位的问题，保障往复运动的平顺性与位置精度。从结构来看，主体采用折弯钣金成型的U型支座作为承载基础，钣金件的折弯边预留了安装孔位，既可以通过螺栓直接固定在设备机架的安装基准面上，也能适配不同厚度的安装板材做位置微调，支座的折弯圆角做了工艺处理，避免应力集中导致长期受载后出现钣金变形。支座上装配的耐磨导向套采用非金属耐磨材质，相比金属导向件具备自润滑特性，不需要频繁加注润滑脂，在低速往复运动的工况下能有效降低摩擦噪音，同时减少对配套运动杆件的表面磨损，导向套通过侧边的金属压块锁紧固定在支座立板上，压块与支座采用螺栓连接，后期导向套出现磨损时可以快速拆卸更换，不需要整体更换支座组件，降低设备维护成本。设计过程中优先考虑了安装边界的适配性，两款不同规格的组件分别对应256系列与350系列的安装间距，支座底面的安装孔位采用长圆孔设计，允许安装时存在±2mm的位置调整量，抵消机架加工、装配过程中带来的位置误差，避免出现孔位对不上无法装配的问题。导向套的伸出高度经过匹配计算，既保证与运动部件的接触长度足够，不会因接触面积过小导致局部压强过大加快磨损，又不会因为伸出过长占用过多设备内部空间，适配紧凑化的设备内部布局。这类组件在实际选型时需要注意配套运动杆件的外径与导向套内孔的配合间隙，间隙过小容易在温度变化、杆件轻微变形时出现卡滞，间隙过大则会导致导向精度不足，运动过程中出现晃动，通常低速轻载工况下预留0.1-0.2mm的配合间隙即可满足使用需求。钣金支座的板材厚度根据负载等级选型，常规轻载导向场景下采用1.5-2mm厚度的冷轧钢板即可满足强度要求，表面做镀锌或者喷塑处理，提升防锈耐腐蚀能力，适配车间多尘、有少量油污的使用环境。
