营3EHX2不锈钢自动门支架结构设计

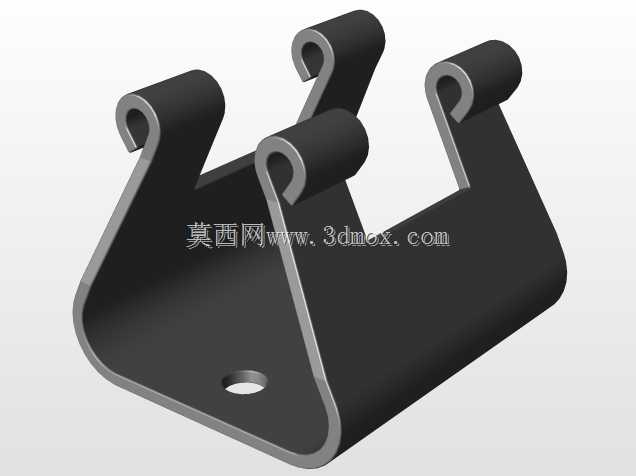

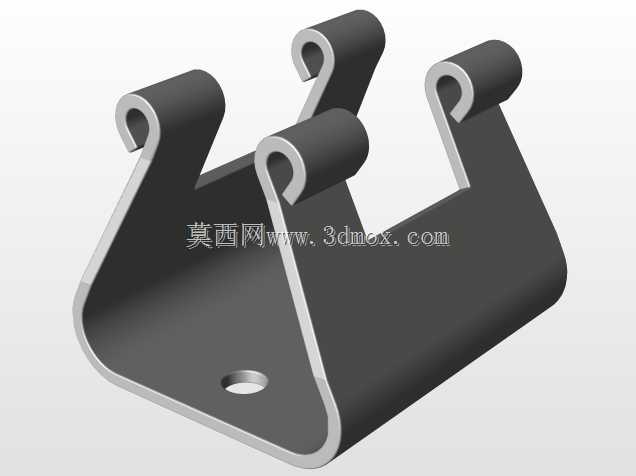

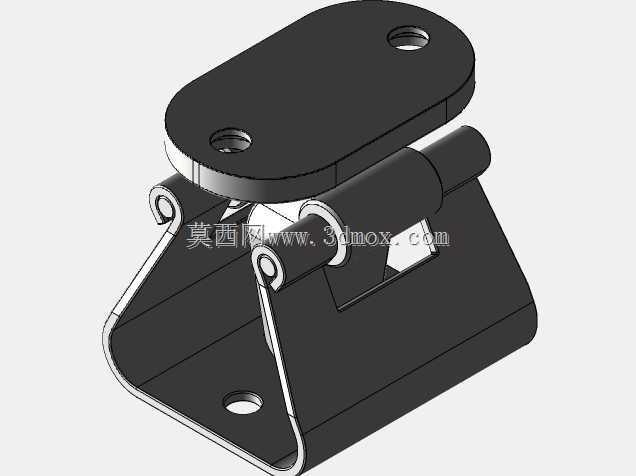

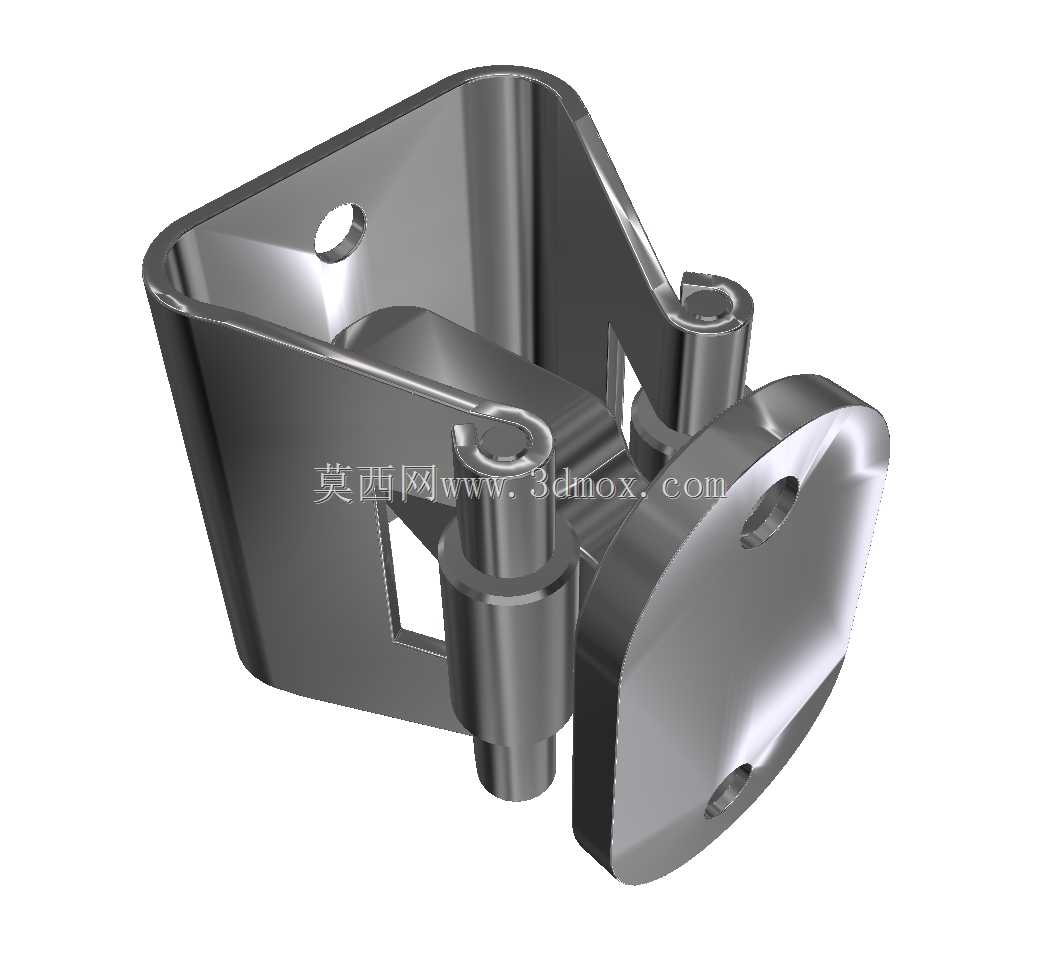

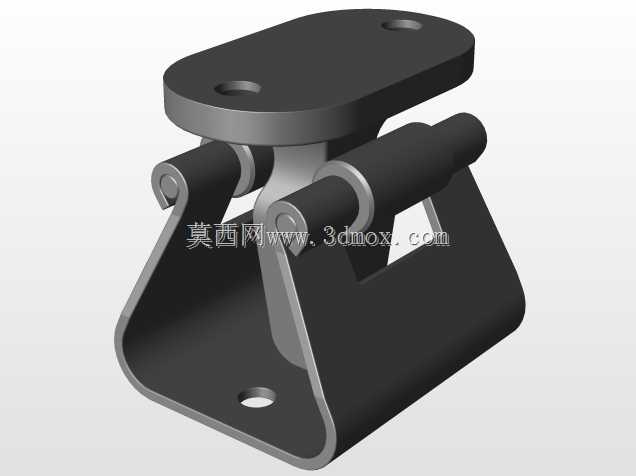

这款不锈钢自动门支架，是自动门启闭系统中承担铰接承载、运动导向的核心受力构件，日常应用场景覆盖商用平开门、洁净室自动门、工业设备防护自动门等多种需要自动启闭的门体结构，主要作用是连接门体与固定安装基面，承载门体转动过程中的径向、轴向载荷，同时为门体的转动销轴提供精准的定位支撑，保证门体启闭过程无卡滞、无旷量。从结构设计思路来看，整体采用一体化折弯成型的基座搭配分体式铰接耳座结构，基座背部设计有两个沉头安装孔，可适配M6规格的内六角膨胀螺丝或机丝，安装时直接贴合墙面或门框安装面，沉孔设计可让螺丝头部完全埋入支架基面，不会突出干涉门体转动；铰接部分采用双同轴销轴孔设计，两个孔位的同轴度公差控制在0.02mm以内，避免销轴装配后出现别劲问题，销轴孔预留了足够的壁厚，在频繁启闭的交变载荷下不会出现孔位变形、开裂的问题。支架前端的连接法兰面设计有三个均匀分布的安装孔，用于和门体侧的连接摆臂固定，法兰面做了铣平处理，保证连接时的面接触精度，减少装配后的间隙晃动。材质选用304不锈钢，表面做了抛光处理，既可以满足潮湿、多尘等恶劣使用环境下的防锈需求，也能适配商用场景的外观要求。安装边界方面，基座整体的安装基面尺寸控制在80mm*60mm范围内，不需要过大的安装空间，铰接部位的转动半径为35mm，安装时需要预留至少40mm的转动避让空间，避免门体转动时支架与周边结构发生碰撞。结构上还预留了一个方形的走线缺口，方便自动门的控制线路、感应线路从支架内部穿过，不会出现线路外露被夹损的问题。在实际选型适配时，这款支架可适配重量在40kg以内的平开门体，销轴部位可搭配自润滑铜套使用，进一步降低转动摩擦阻力，延长构件的使用寿命，日常维护时只需要定期在销轴部位加注少量润滑脂即可，不需要复杂的拆解保养。整个结构没有多余的冗余设计，所有的折弯圆角、壁厚都经过受力校核，在保证整体结构强度的前提下尽可能控制了构件自重，不会给安装基面带来额外的承重负担，同时一体化的基座结构减少了装配零件数量，现场安装时只需要完成基面固定、门体摆臂连接、销轴装配三个步骤即可，大幅降低了现场施工的装配难度。
