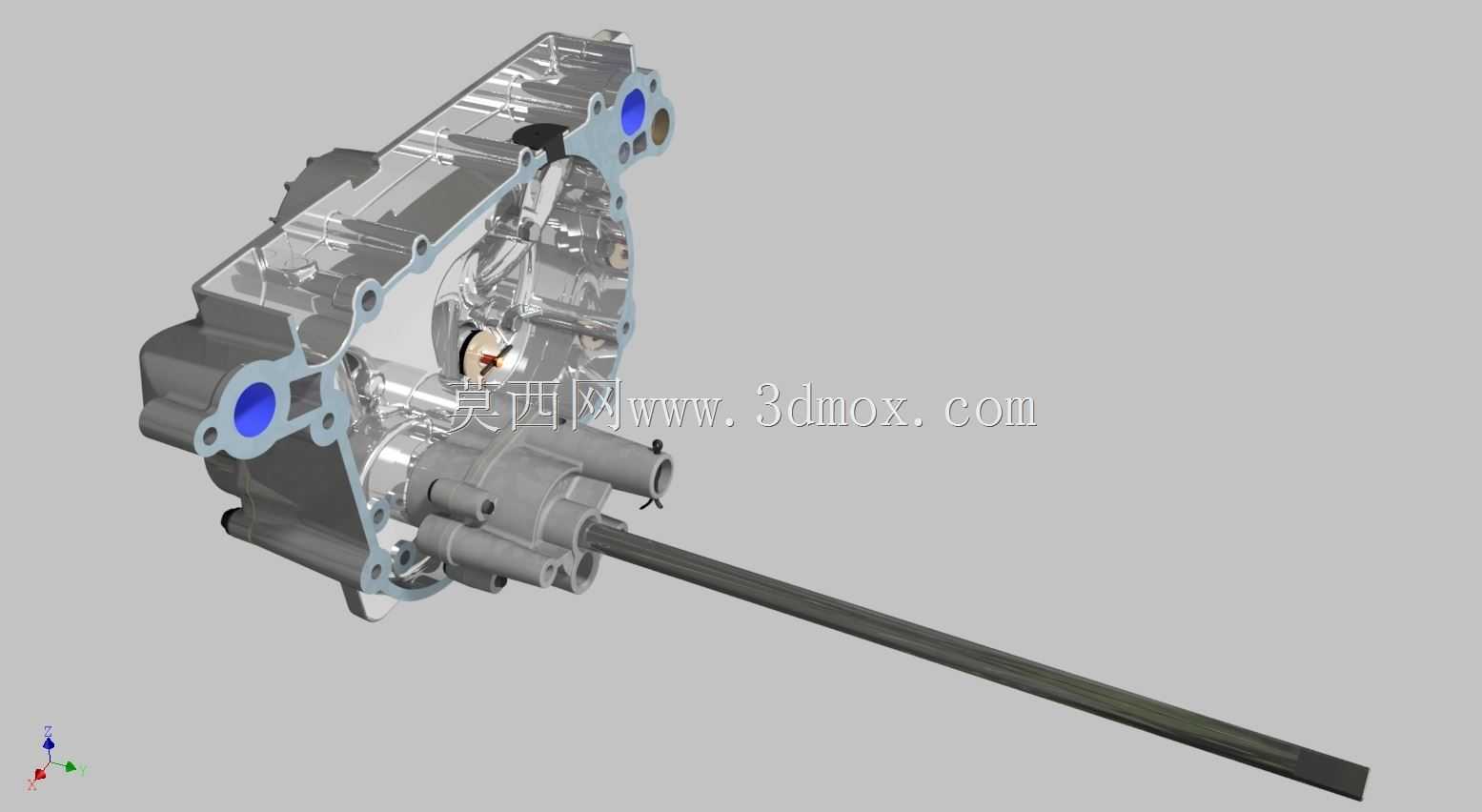

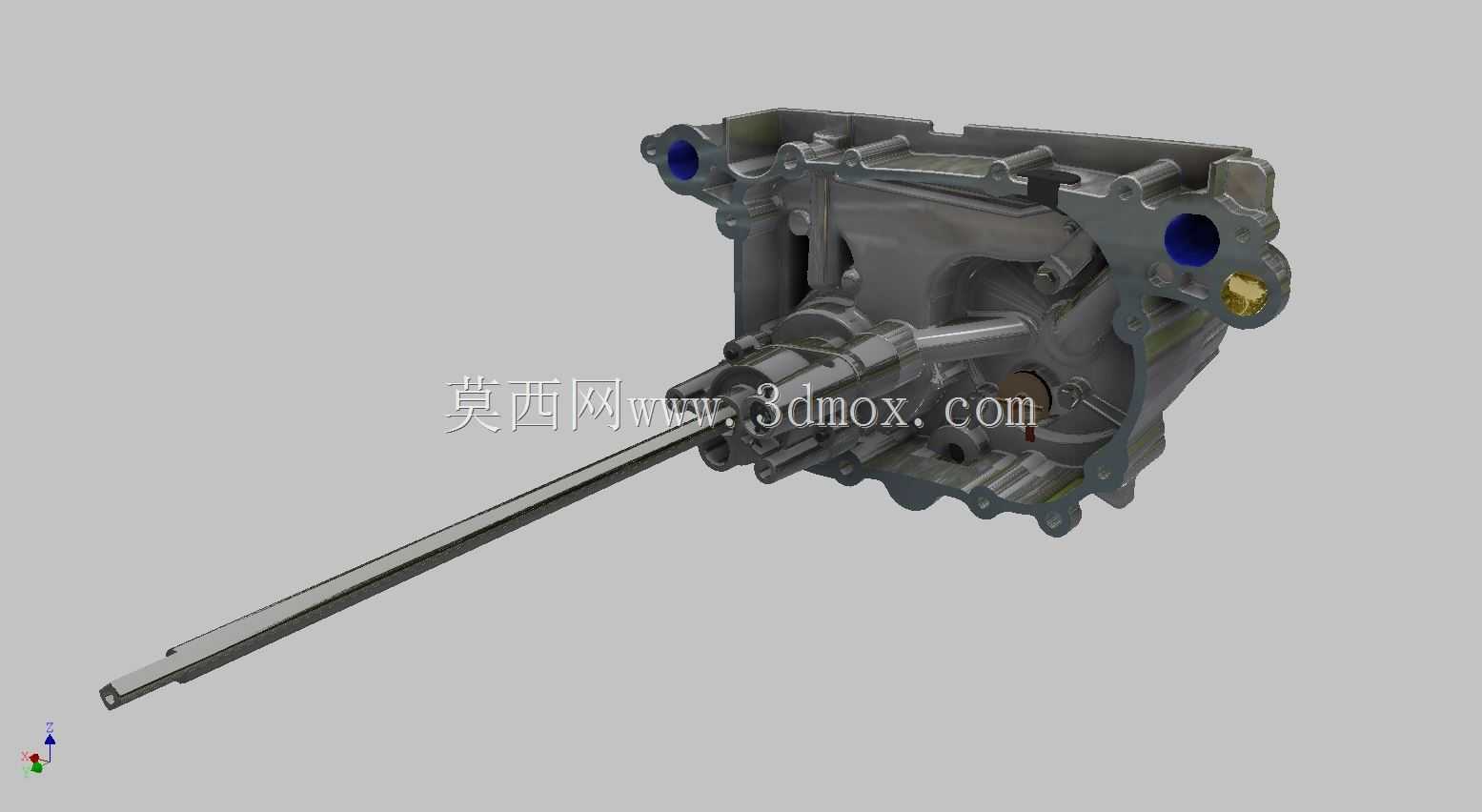

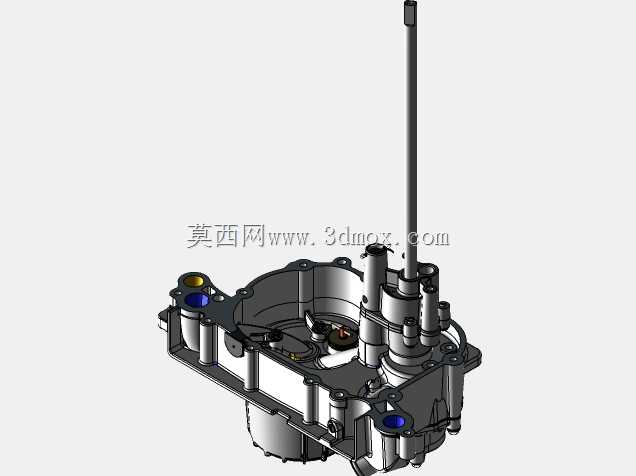

本田GL1100摩托引擎更新版传动壳体结构

这套结构针对大排量摩托动力单元的实际使用痛点做了针对性优化，日常骑行场景里，摩托引擎长期处于高转速、变负荷的工作状态，油道布局的合理性直接决定了润滑系统的供油效率，此前版本存在的机油泵连接错位问题，会导致高转速工况下机油压力波动，轻则加剧轴瓦、齿轮等运动副的磨损，重则出现润滑失效引发的部件抱死故障，本次调整首先重构了油道的走向与接口位置，让机油泵输出端与壳体油道完全同轴对接，消除了连接错位带来的通流截面损失与密封隐患。

动力传递路径上，机油泵与输出轴采用同轴布置结构，轴体在驱动机油泵完成压力润滑供油的同时，延伸段直接对接水泵叶轮，省去了额外的传动齿轮或皮带结构，既减少了动力传递过程中的损耗，也压缩了动力单元的整体轴向尺寸，给周边的空挡开关、电缆支架预留出了充足的安装空间。空挡开关的安装位置经过重新校核，避开了换挡拨叉的运动行程，同时调整了触发凸台的角度，让空挡挡位的信号识别更精准，避免骑行过程中出现挡位显示错乱、空挡信号误触发的问题。电缆支架的固定点选择在壳体的加强筋位置，利用壳体本身的结构强度承载线束的固定载荷，不需要额外增加焊接凸台，既简化了壳体的铸造工艺，也避免了线束与运动部件、高温区域的干涉，降低了长期使用中线束磨损老化的风险。

从安装边界来看，壳体的连接法兰孔位与原版引擎的安装基准完全匹配，周边的安装间隙经过校核，与车架连接点、散热管路、排气接口的相对位置没有发生偏移，维修替换时不需要对车架周边部件做额外切割或改装，直接可以完成换装。壳体内部的轴承安装位、油封槽的尺寸公差沿用了成熟的设计参数，保证了运动部件的装配精度，同时在油道的转角位置做了圆弧过渡处理，减少机油流动过程中的阻力，让冷启动时机油可以更快到达各个润滑点位。
