内燃机用多拐曲轴参数化结构设计

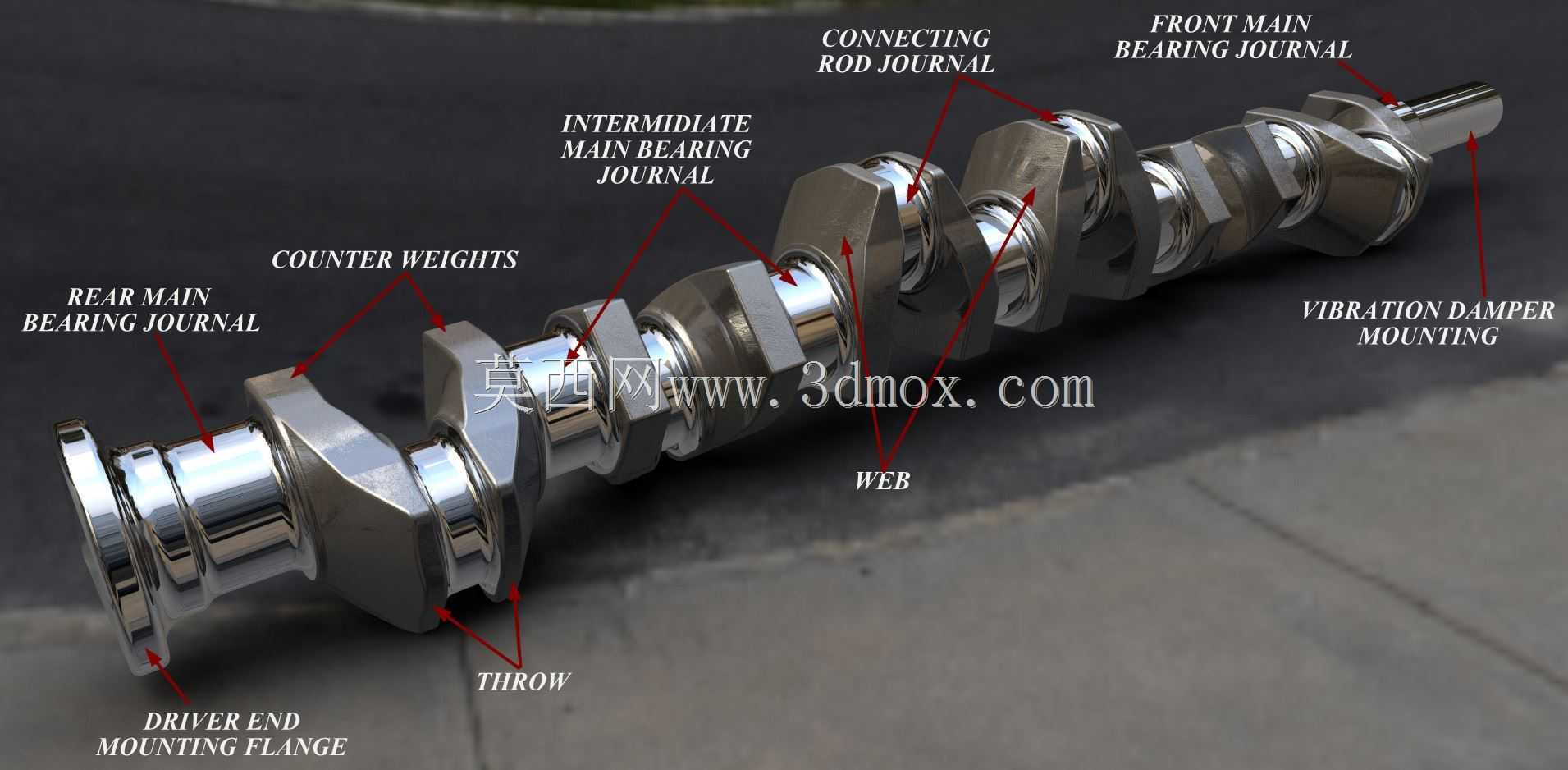

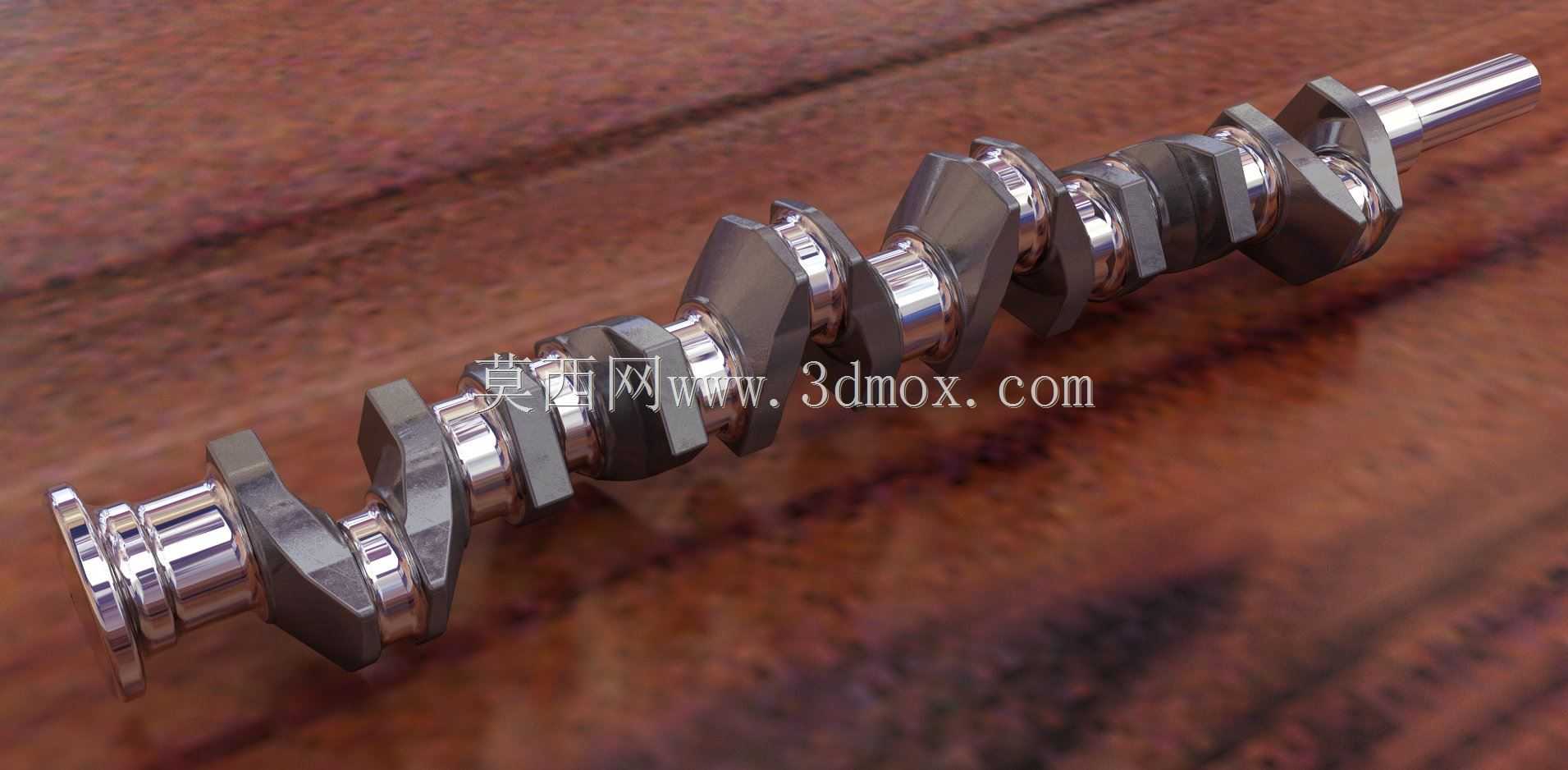

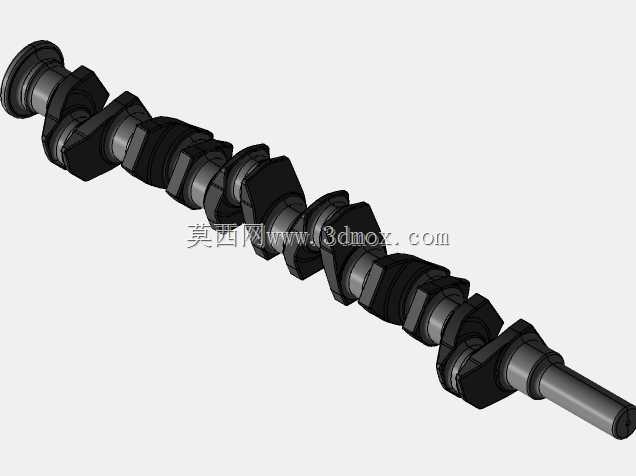

这款曲轴的建模完全围绕内燃机动力输出的实际工况展开，作为发动机曲柄连杆机构的核心回转部件，它承担着将活塞往复直线运动转化为旋转扭矩的核心作用，所有结构细节都对应实际装机的功能需求。从应用场景来看，这类多拐曲轴主要适配直列多缸内燃机，覆盖乘用车动力总成、小型工程机械动力单元、固定式发电机组动力端等多个使用场景，建模时充分考虑了不同场景下的安装适配逻辑。设计过程中首先敲定的是曲柄销与主轴颈的排布相位，各曲拐按照对应缸数的点火间隔角均匀排布，保证各缸做功冲程的扭矩输出能够连续叠加，避免动力输出出现明显的脉动冲击，主轴颈的同轴度公差在建模时做了基准约束，确保装配后轴瓦的配合面受力均匀，减少偏磨风险。曲柄臂的过渡位置全部采用圆角平滑衔接，没有尖锐的应力集中棱角，这一设计是为了应对交变载荷下的疲劳强度要求，实际运行中曲轴要持续承受活塞连杆传递的爆发压力、往复惯性力与旋转离心力的复合作用，圆角过渡结构能大幅降低应力集中系数，延长部件的疲劳寿命。轴颈表面的建模预留了精加工余量的参考基准，对应实际加工中的磨削工序，保证最终成品的表面粗糙度满足轴瓦高速滑动摩擦的配合要求。安装边界方面，曲轴的轴向定位基准设置在中间主轴颈的止推面位置，建模时明确了止推面的轴向尺寸公差带，确保装配后曲轴的轴向窜动量控制在合理区间，避免运行过程中出现轴向窜动撞击缸体的问题；两端的结构分别做了适配设计，动力输出端预留了法兰连接结构，可直接匹配飞轮总成的安装定位，前端则设置了油封轴颈、正时齿轮安装位与皮带轮安装接口，所有安装位的配合尺寸都按照通用内燃机的装机标准做了参数化约束，可根据不同缸径、不同冲程的设计需求快速调整对应参数，不需要重新搭建基础特征。油道的走向在模型中做了完整的贯通设计，从主轴颈到曲柄销的斜油道完全对齐，能够保证压力润滑油顺利输送到各轴颈的摩擦面，形成稳定的油膜承载，油道的孔径参数也对应实际润滑需求做了匹配，避免孔径过小导致供油不足、孔径过大削弱轴颈结构强度的问题。整个模型的参数化关联逻辑清晰，调整曲柄半径、主轴颈直径、曲柄销直径、曲拐间距等核心参数时，所有关联特征都会同步更新，能够快速适配不同排量、不同缸数的内燃机设计需求，为后续的有限元强度校核、运动学仿真、加工工艺编制提供准确的三维数模基础。
