84球FBGA封装记忆IC结构设计

在消费电子、工业控制板卡、嵌入式存储模块的PCB布局环节，FBGA封装器件的选型与安装匹配直接决定整板的信号完整性与空间利用率，这款84球FBGA封装的记忆IC，正是面向高密度存储场景设计的表面贴装器件。从实际板级应用来看，这类封装器件多用于DDR类存储颗粒、嵌入式Flash芯片的载体，相比传统TSOP封装，其焊球阵列排布在封装本体底部，能大幅缩短信号传输路径，降低高频工作下的引线电感，适配高速存储的信号传输要求，在路由器、工控核心板、便携医疗设备的存储电路中应用广泛。

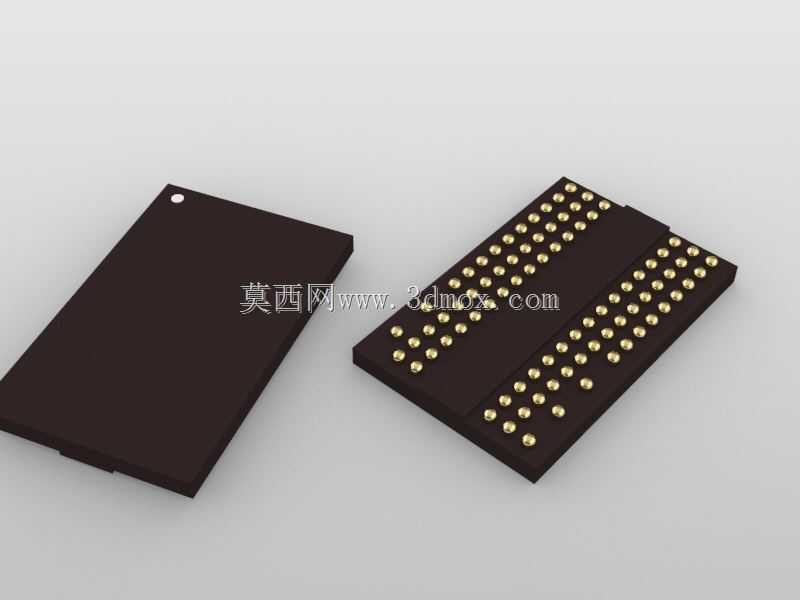

设计层面，该封装本体采用黑色环氧模塑料塑封成型，本体外形为规整矩形，边角做微小圆弧过渡避免塑封应力集中，本体一角设置的圆形定位标记，是SMT贴片工序中识别芯片方向的关键特征，可有效避免反向贴装导致的电路烧毁问题。底部84个焊球采用中心区域与边缘区域分区排布的方式，边缘焊球对应电源、接地与低速信号引脚，中心区域焊球承载高速差分信号，这种排布方式既方便PCB布线时的过孔扇出，也能优化电源回路的阻抗特性，减少信号串扰。

从安装边界来看，该封装的外形尺寸为8x12.5x1.2mm，设计PCB封装库时需要严格把控焊盘尺寸与钢网开口参数，焊盘直径通常略小于焊球熔融后的铺展直径，保证回流焊过程中焊球与焊盘形成可靠的金属间化合物，同时要预留足够的芯片周边占位空间，满足SMT贴片机的吸嘴取料行程与返修台的热风加热作业范围。封装本体的厚度1.2mm属于薄型FBGA范畴，适配板卡对器件高度的限制要求，可用于有薄型化设计需求的便携设备内部。

在结构建模过程中，需要精准还原焊球的球形轮廓、本体表面的哑光塑封质感、定位标记的位置精度，因为这类模型不仅用于PCB装配的干涉检查，也可用于产品宣传的结构爆炸图制作、SMT贴片程序的仿真验证。建模时要注意焊球的共面度公差还原，实际生产中焊球的共面度偏差不能超过0.1mm，否则会导致回流焊时部分焊球虚焊，这一细节在三维模型中通过统一焊球的突出高度来体现，为后续的工艺仿真提供准确的数模基础。另外，封装本体底部与焊球之间的阻焊层区域也做了对应还原，这部分结构影响焊球熔融时的流动范围，是封装可靠性设计中不可忽略的细节。
