机床用可调角度切削刀头结构

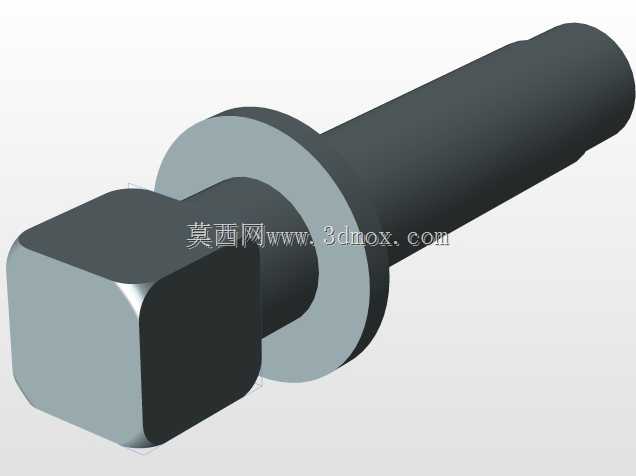

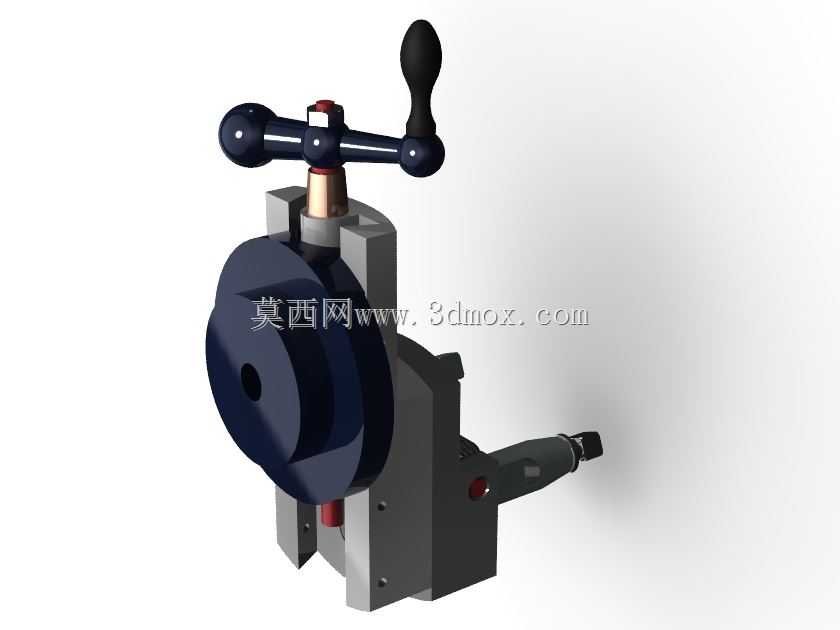

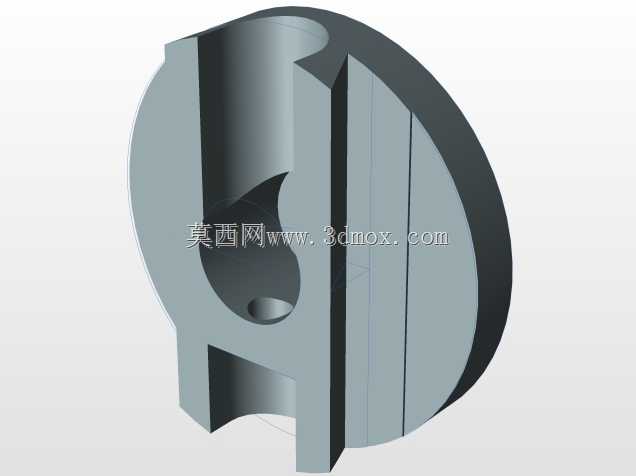

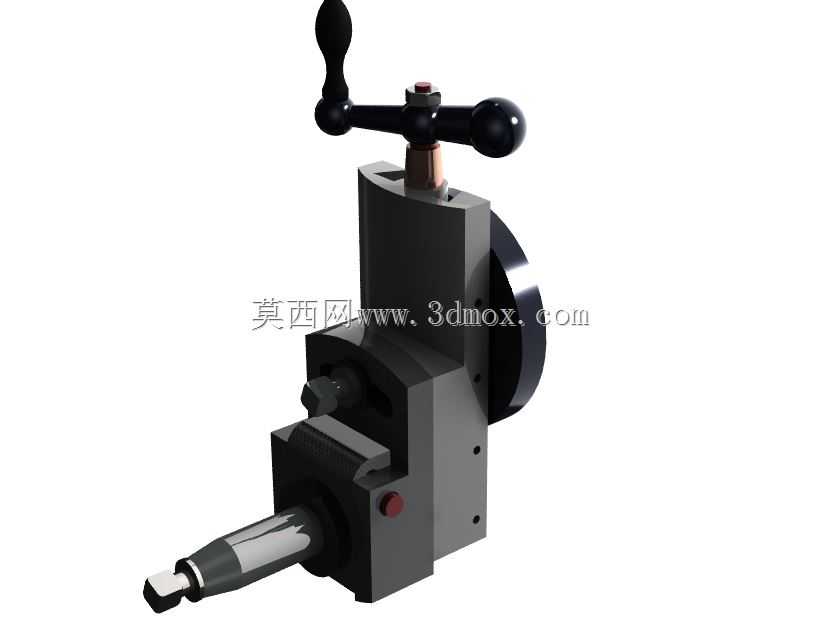

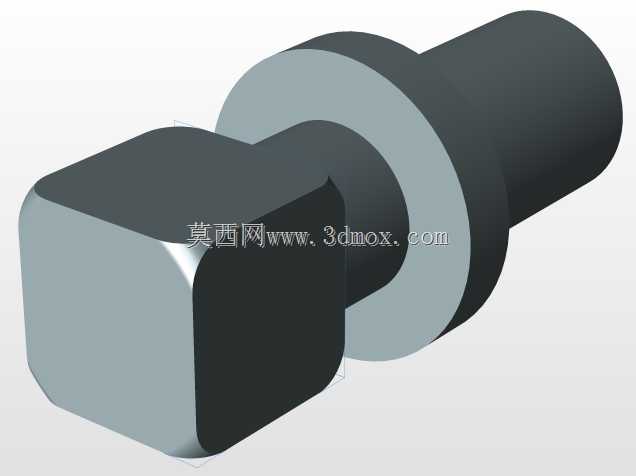

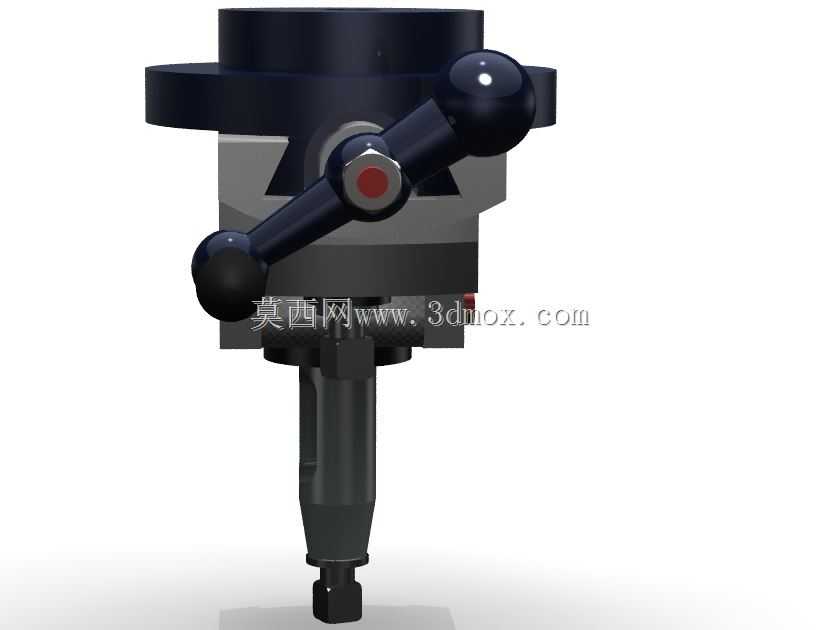

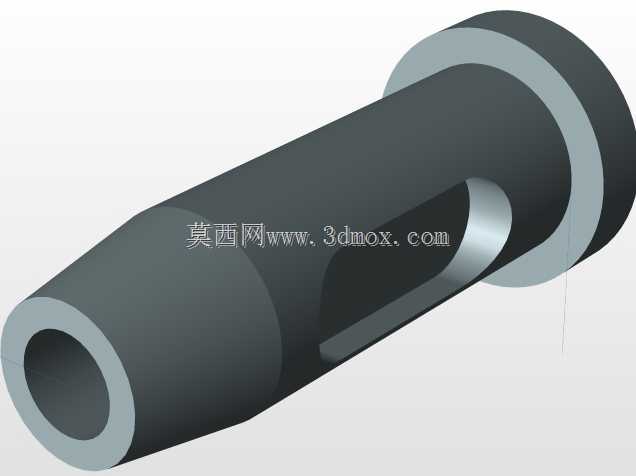

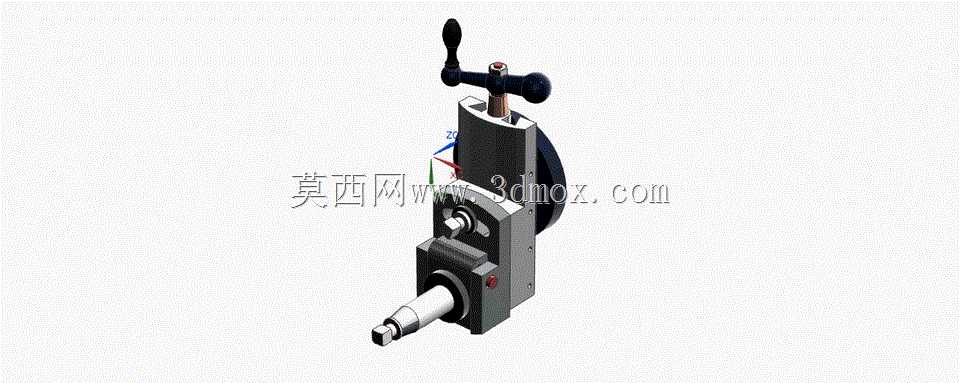

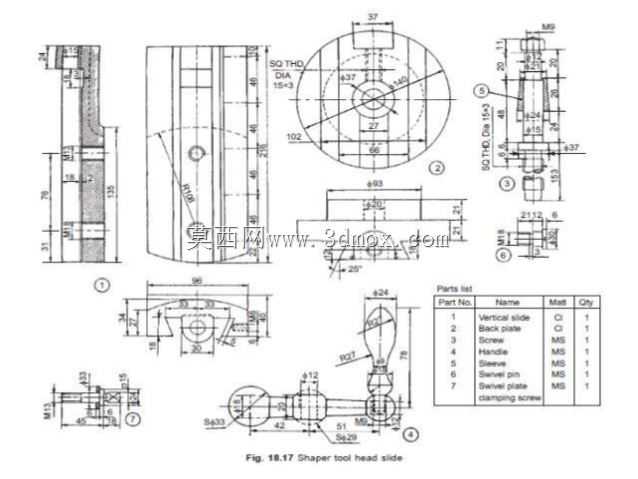

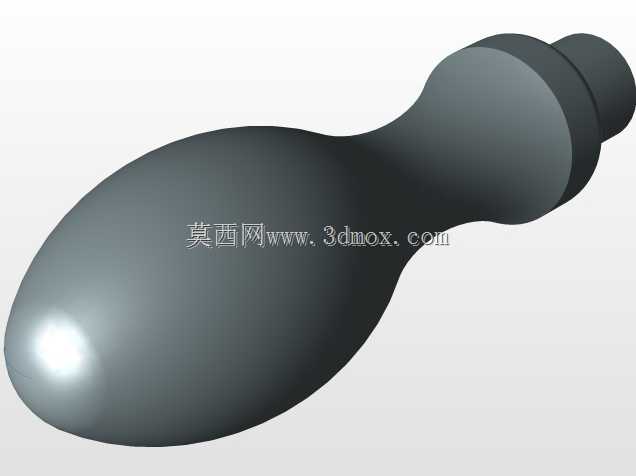

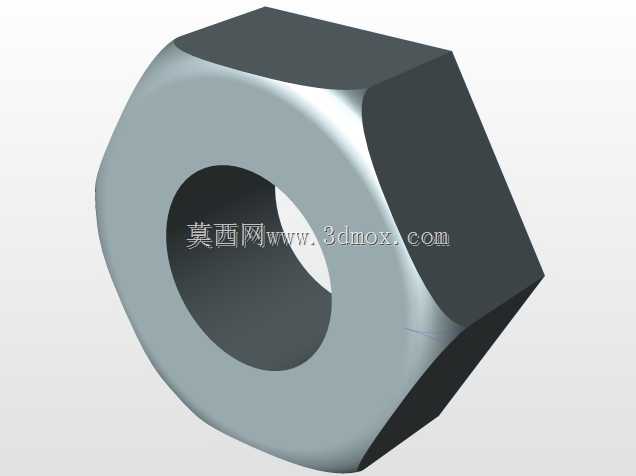

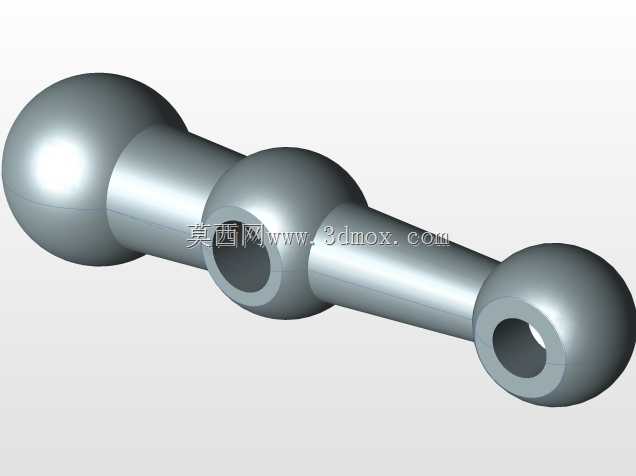

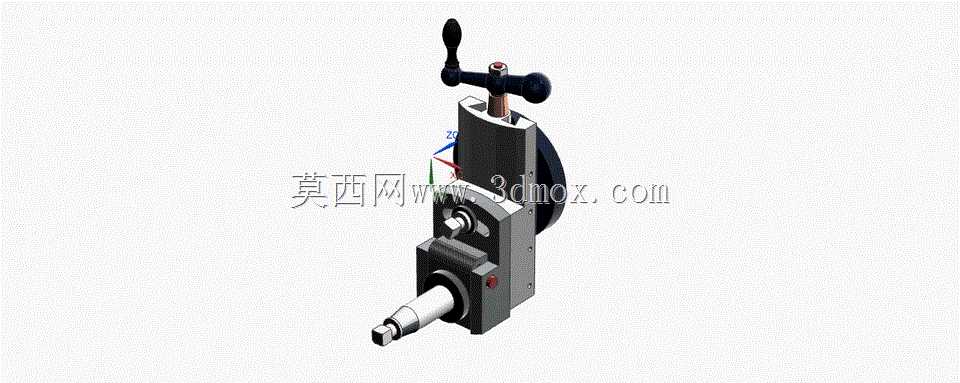

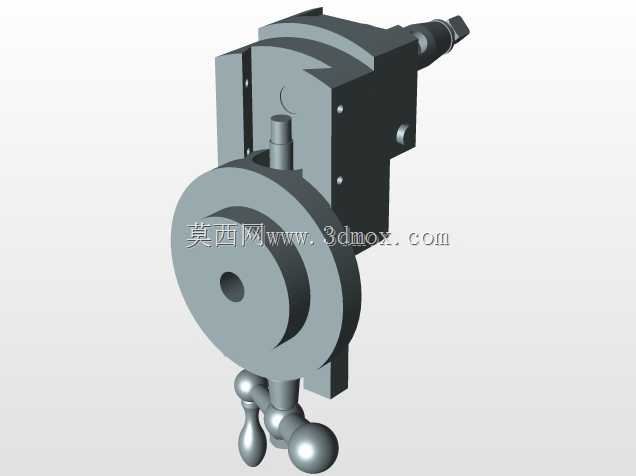

这款切削刀头主要适配各类金属切削机床的主轴安装位，在普通铣床、万能工具磨床以及专用倒角设备上都能找到对应的应用场景，核心作用是完成工件的斜面加工、倒角修边、异型面铣削工序，相比固定角度的一体式刀头，它能通过手动调节机构改变切削刃的工作角度，无需频繁更换不同角度的专用刀具，能有效减少中小批量加工场景下的换刀辅助时间。从结构设计来看，整个刀头采用分体式模块化布局，上部的操作手柄分别对应角度锁紧与进给微调两个功能，扳动黑色长手柄可松开回转支座的锁紧机构，转动刀头主体就能在0到90度范围内调整切削轴线的倾角，调整到位后扳回手柄即可通过内部的楔形压块实现无间隙锁紧，避免切削过程中出现角度窜动；侧面的小手柄连接的是微调螺杆，能在锁紧前实现刀头伸出长度的微米级调节，保证切削深度的控制精度。刀头下部的安装柄采用标准莫氏锥度设计，能直接和机床主轴的锥孔配合，通过拉杆拉紧即可完成固定，安装边界上，整个刀头的回转直径控制在120mm以内，调整到最大角度时的横向伸出量不超过80mm，不会和常规机床的工作台、夹具产生运动干涉，适配绝大多数中小型机床的内部加工空间。切削端的刀夹采用通用弹簧夹头结构，能夹持不同直径的标准直柄铣刀、倒角刀，更换刀具时只需操作端部的锁紧螺母即可完成装拆，不需要额外的专用拆卸工具。整个壳体采用灰铸铁铸造后经时效处理，导轨配合面经过磨削加工，既能保证长期使用的刚性，也能避免切削振动带来的结构变形，内部的传动部分采用密封式润滑设计，日常使用时不需要频繁拆解维护，只需定期从注油孔补充润滑脂就能保证调节机构的顺畅度。在实际加工场景中，这类可调刀头常用来完成模具钢零件的倒角清根、焊接结构件的坡口加工、小型轴类零件的斜面铣削，尤其是在多品种小批量的机加工车间，不需要为每一种加工角度配备专用刀头，就能覆盖大部分常规角度的切削需求，同时它的手动调节结构不需要接入液压或气动动力源，安装使用的门槛更低，在普通手动机床上也能直接加装使用。
