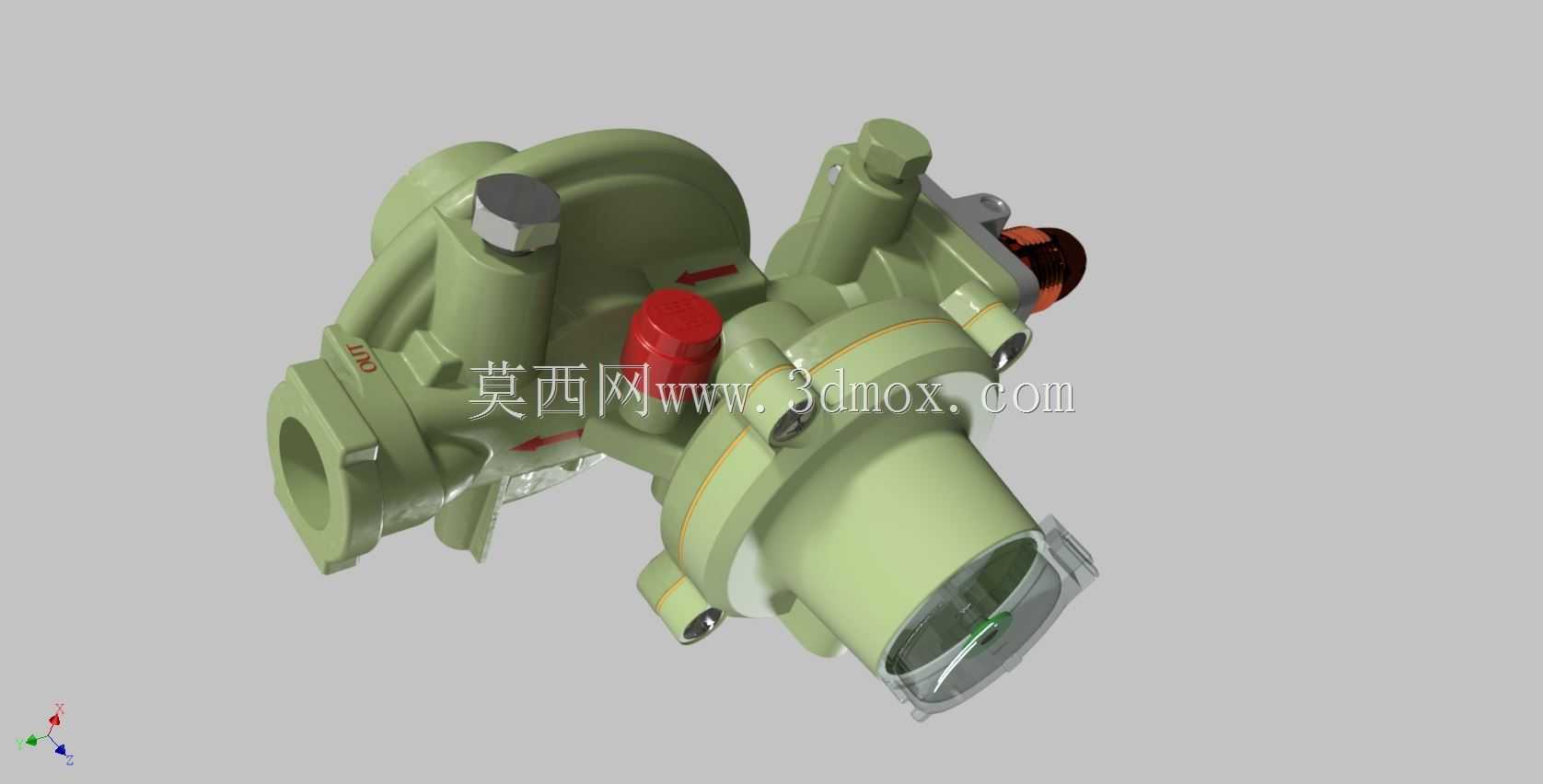

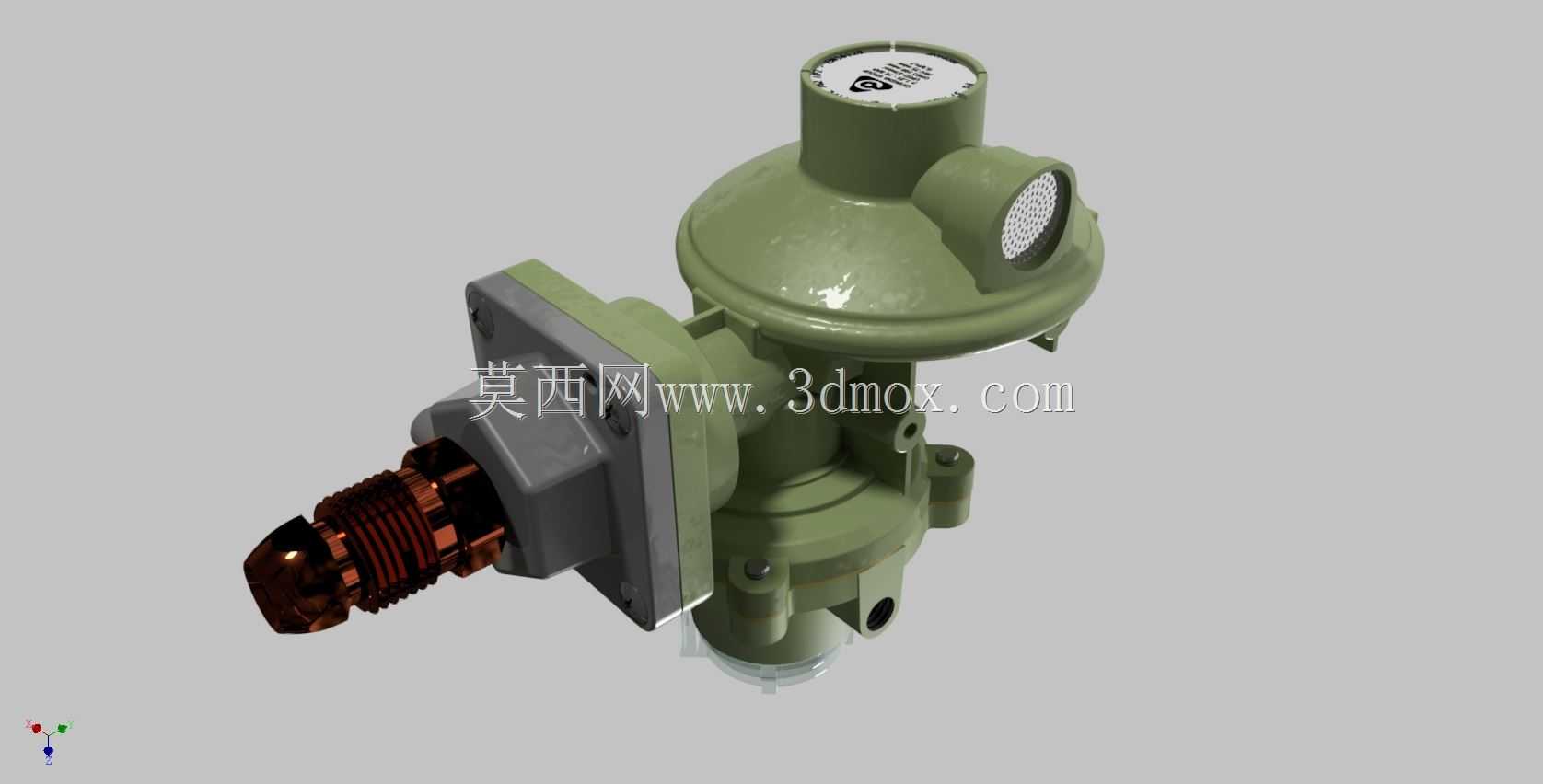

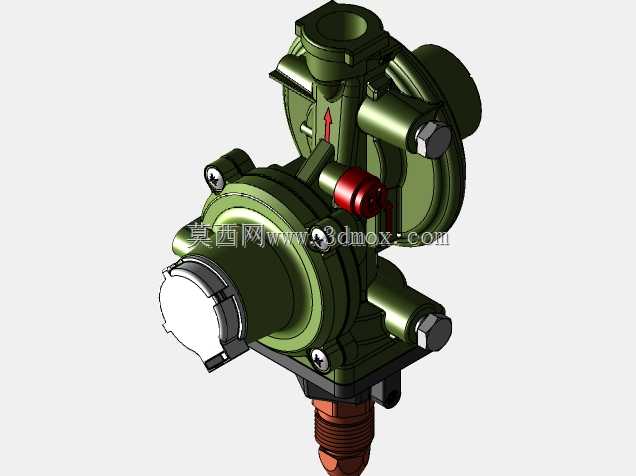

丙烷调压用782型组合式燃气减压阀结构

这款组合式调压装置主要面向丙烷供气场景设计，常见于小型工商业燃气供气支路、瓶装丙烷集中供气的末端调压环节，也可适配分户丙烷供气的入户调压需求，核心作用是将上游较高的丙烷入口压力稳定降至下游用气设备允许的工作压力范围，同时内置超压、欠压安全截断机制，避免出口压力异常引发的用气安全隐患。从结构设计来看，装置采用一体化集成布局，将主调压腔、安全截断机构、进气过滤单元、出口压力反馈流道整合在同一个铸铝壳体内，减少了分体式阀组的外接管路接头数量，从结构层面降低了燃气泄漏的潜在风险点。进气端采用带锥面密封的外螺纹连接结构，适配常用的丙烷供气管道连接规格，接头处预留了足够的扳手操作空间，现场安装时无需额外制作异形工装即可完成紧固操作；阀体安装法兰采用标准方形法兰布局，法兰面加工有密封槽，可适配橡胶平垫或O型圈密封，安装孔位的中心距按照常用燃气调压设备的安装间距设计，可直接替换同规格的老旧调压阀，无需改动现场的安装支架与管道布局。主调压膜片采用耐丙烷腐蚀的丁腈橡胶夹布材质，膜片有效作用面积经过匹配计算，可在入口压力波动、下游用气量快速变化时快速响应，带动阀杆调整阀口开度，保证出口压力稳定在设定区间。装置侧面设置的呼吸帽带有防尘滤网，可避免外界粉尘、昆虫进入调压腔影响膜片运动，同时平衡膜片背腔与外界大气压，保证调压精度不受外界气压变化影响。安全截断机构的触发压力经过校准，当出口压力超过安全上限或低于安全下限时，机构会自动锁死切断进气通路，需人工排查故障复位后才能恢复供气，避免下游燃气具因压力异常出现脱火、回火或者泄漏风险。阀体下部设置的排污口可定期排出腔体内积存的杂质与凝液，避免杂质卡滞阀口造成调压失效。整体外形结构紧凑，安装时需预留足够的操作空间用于侧面呼吸帽的通气、下部排污口的维护操作，同时阀体与周边墙体、其他设备的间距要满足燃气设备安装的安全规范要求，避免遮挡安全复位按钮影响日常巡检操作。
