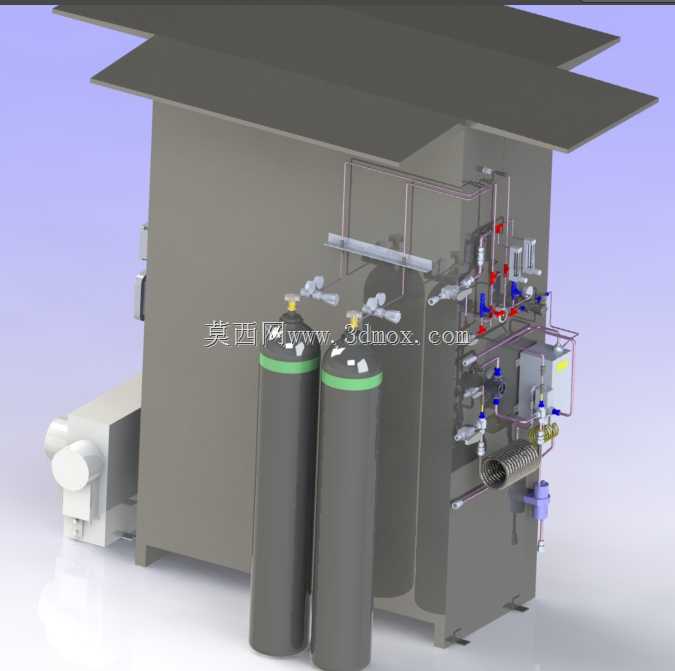

卡宾特集成式气路处理成套装置结构

这套装置主要面向中小型工业生产场景的气源净化与稳压供给需求，常见于机加工车间、自动化装配线的气源接入端，用来完成压缩空气的除杂、干燥、稳压以及分支气路的通断控制，替代传统分散布置的气源处理元件，减少现场管路接驳的工作量。从结构布局来看，设计阶段优先考虑了安装空间的利用率，主罐体采用立式方箱结构，顶部预留的外沿结构可直接适配车间现有气源管线的吊装接驳位，无需额外制作过渡安装支架，罐体底部设置的四个可调支脚，可适应地面存在30mm以内高低差的安装场景，降低现场基础施工的要求。外置的两个立式吸附罐体采用对称布置，与主箱体之间预留了120mm的操作间隙，方便后期更换内部吸附填料时的拆装作业，罐体顶部的阀组采用横向成排布局，每个阀件的操作手柄朝向外侧，操作人员站在设备正面即可完成所有气路的切换操作，无需侧身探入设备间隙。管线路由设计阶段做了分层处理，主管路采用大通径硬管沿主箱体侧壁排布，分支气路采用细径硬管连接至各个控制阀件，所有管路的弯折处均采用标准圆弧过渡，减少气路传输过程中的压损，阀组与罐体之间的连接点位全部预留了密封检测空间，方便后期做气密性排查时的检漏操作。设备侧面预留的动力接口可直接适配厂区现有压缩空气主管道的通径规格，输出端设置了多组不同通径的快插接口，可同时为多台用气设备提供不同压力等级的洁净气源，箱体侧面集成的过滤与调压组件，可实时显示出口压力数值，当气源压力波动超出设定阈值时可自动触发溢流保护，避免下游用气设备因压力异常出现损坏。整体结构做了模块化拆分设计，主罐体、吸附单元、阀组单元均可独立拆装，单个模块的重量控制在单人可搬运的范围内，方便后期设备的维护与部件更换，所有外露的金属部件均做了防锈处理，可适应车间内存在少量切削液挥发、湿度偏高的使用环境。
