可移动旋转式多用途物料存放架

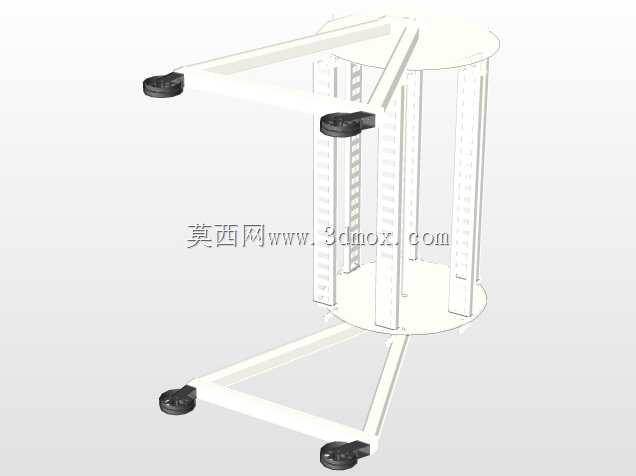

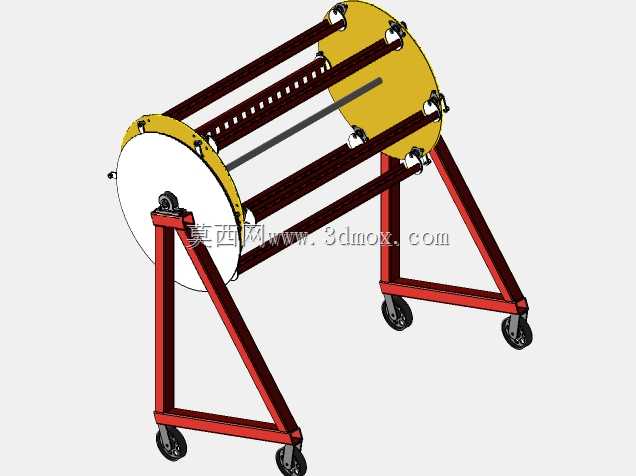

这款可旋转的物料存放架，最初的设计出发点是解决车间零散组件、小型装配件的存取效率问题，在电子组装车间、小型机械加工工位旁，工人不需要绕着货架走动，只需要轻拨架体就能转到需要取放物料的对应位置，减少工位旁的走动动线浪费。整体架体采用三角支撑的底架结构，底部配置四个万向脚轮，其中两个带刹车结构，既可以在需要调整工位布局时整体推移，也能在固定使用时锁止脚轮避免架体滑移，适配车间频繁调整工位布局的柔性生产需求。架体核心的旋转筒体部分，两端采用圆形端板做支撑，中间用多根平行的纵向型材做承载梁，每根承载梁上都开有等距的调节孔位，可以根据存放物料的尺寸大小，调整内部格挡的间距，不管是长条状的型材杆件、盒装的电子组件，还是小型的显示模组类工件，都能通过调整格挡位置适配存放，不会出现物料尺寸不匹配无法放置的问题。端板位置配置了带阻尼的旋转支撑结构，转动时不会因为架体上物料分布不均出现自行回转的情况，转动到任意角度都能稳定停住，工人取放物料时不需要额外手扶固定架体。设计时考虑到车间日常使用的磕碰场景，所有型材连接处都采用了加强角件固定，端板边缘做了圆弧包边处理，避免工人操作时被尖锐边角划伤。整体安装边界控制在长度1200mm、宽度700mm、高度1100mm的范围内，不会占用过多的工位通道空间，底架的三角支撑结构把重心压低，即使单侧放置较重的物料，也不会出现架体倾翻的风险。和传统固定层板的货架相比，这种旋转结构的存放架把所有存储面都转到操作人员可触及的范围内，同等占地面积下的有效取放面积提升了近40%，尤其适合在空间紧凑的组装工位、维修工位旁使用，用来存放待组装的零配件、维修替换的组件、常用的工装工具都十分合适。架体的纵向承载梁采用标准型材拼接，不需要开模定制特殊构件，生产加工时只需要切割型材、打孔后组装即可，加工难度低，后期如果某根承载梁出现变形损坏，也可以单独拆卸替换，不需要整体报废架体，维护成本更低。端板上的锁紧卡扣可以在不需要旋转的时候把筒体和底架锁为一体，当做普通固定货架使用，兼顾了移动周转、固定存放、旋转取料多种使用场景的需求。
