摩托车发动机点火用火花塞结构设计

在摩托车动力系统的点火环节，火花塞是决定缸内混合气能否可靠引燃的核心部件，直接关联发动机怠速稳定性、动力输出平顺性与燃油燃烧效率。这款适配小排量摩托车的火花塞，设计阶段首先围绕单缸风冷发动机的燃烧室结构做匹配，安装螺纹段采用摩托车常用的M10×1规格，螺纹有效长度12.7mm，刚好适配多数125cc、150cc排量车型缸盖的安装孔深度，不会出现螺纹过长顶碰活塞、或是过短导致电极伸入燃烧室位置偏差的问题，六角拧动部位尺寸为16mm，匹配常规维修套筒的操作空间，日常拆装维护无需特殊工装。

从功能实现逻辑来看，中心电极与侧电极的间隙设定为0.7-0.8mm，这个间隙值是兼顾点火能量与高压包输出负荷的平衡结果：间隙过小会导致火花能量不足，混合气引燃不充分，尾气中HC含量升高；间隙过大则会提升跳火所需电压，高转速工况下容易出现断火、缺缸问题。绝缘体部分采用高氧化铝陶瓷材质，裙部长度对应热值为7，适配日常通勤场景下摩托车发动机的热负荷范围，既不会因为热值过低导致裙部积碳漏电，也不会因为热值过高造成电极温度过高引发早燃。

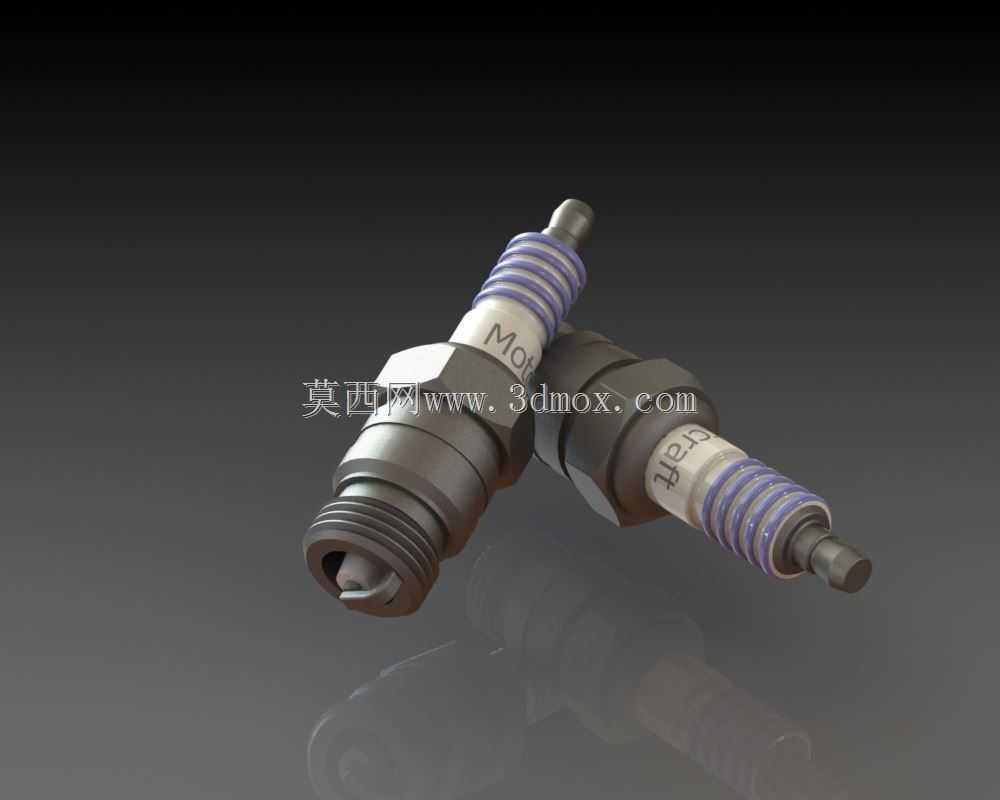

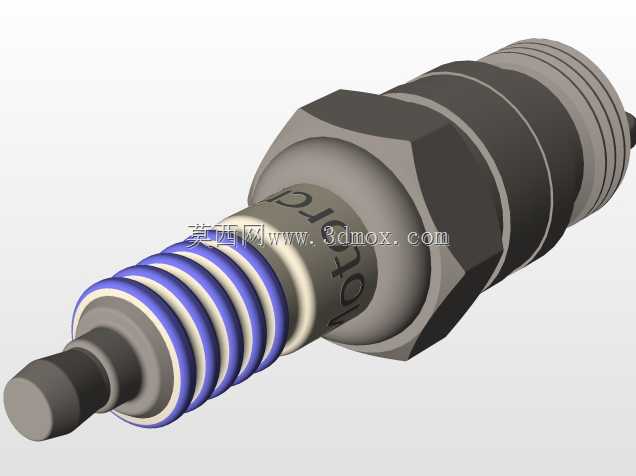

外形结构上，顶部的接线螺母采用卡扣式结构，适配高压阻尼线的快速插接，金属壳体表面做了镀锌钝化处理，抵御缸盖位置长期接触的油气、水汽腐蚀，密封垫圈采用叠层铜质结构，拧紧后可以填充安装孔端面的微观不平度，保证燃烧室的气密性，避免缸内压缩压力泄漏。建模过程中对电极端部的圆角、绝缘体伞棱的爬电距离都做了细节还原，伞棱的错落结构可以拉长表面爬电路径，避免高压电沿陶瓷表面出现闪络，哪怕在阴雨天气空气湿度较大的工况下，也能保证绝缘性能稳定。

实际装车场景中，这类火花塞需要承受缸内点火瞬间超过2000℃的高温燃气冲击，以及压缩行程近10MPa的压力，所以建模时各部位的壁厚都参考量产件的实际尺寸做了还原，壳体壁厚1.2mm，陶瓷绝缘体最薄处不小于2.5mm，保证结构强度的同时控制整体重量，单只火花塞重量控制在45g左右，不会给缸盖增加额外负载。对于做摩托车发动机逆向设计、或是点火系统改装验证的从业者来说，这个模型可以直接用于装配干涉检查、高压布线空间校核，也能作为点火系统教学演示的具象载体，直观展示各部件的配合关系。
