型材定位裁切进给工装结构设计

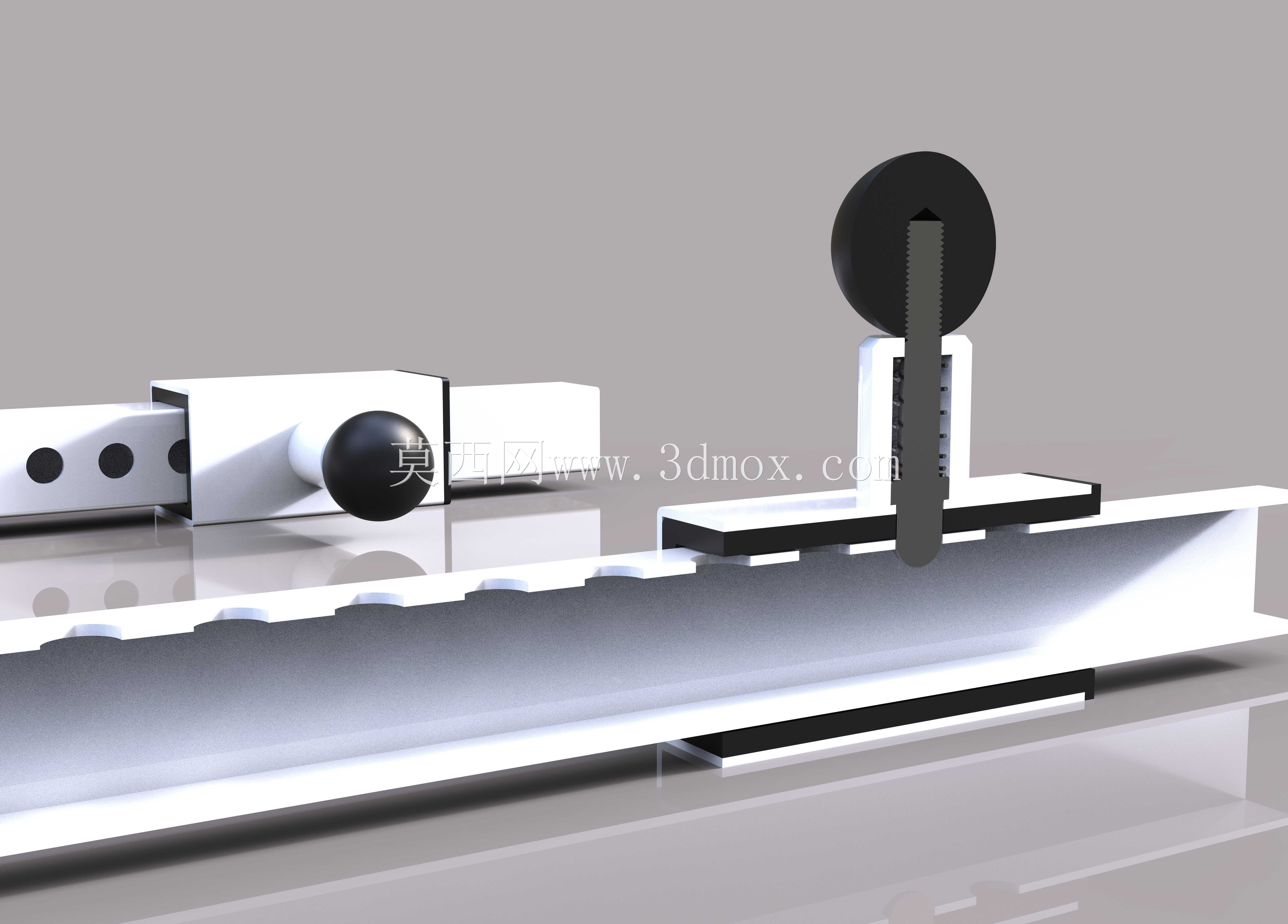

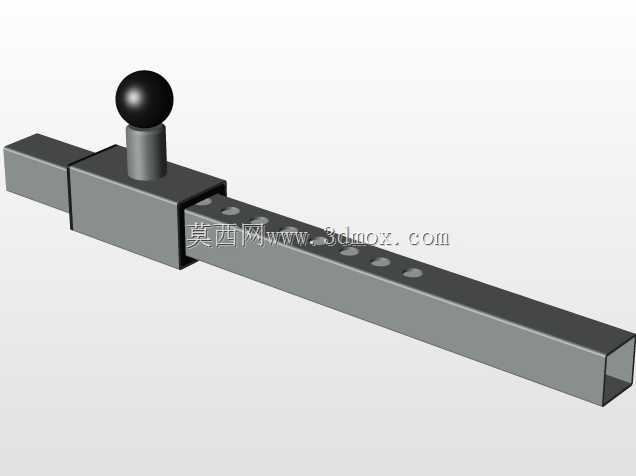

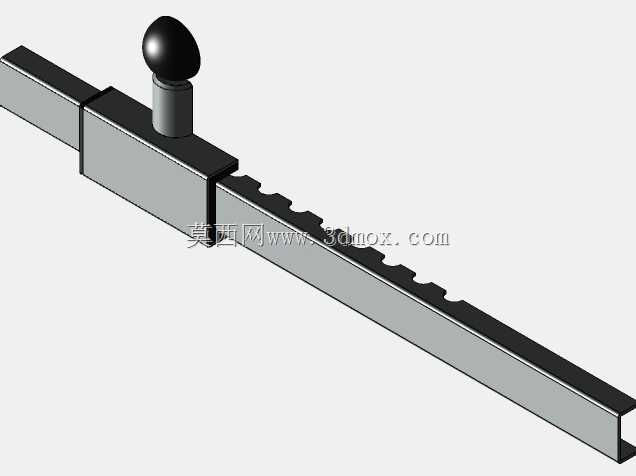

该结构主要面向小型加工场景下的长条型材定长锯切作业，适配铝型材、PVC线槽、薄型钢质导轨等常见长条工件的现场裁切需求，可直接固定在常规操作工作台台面使用，无需额外配套大型裁切设备的进料托架。从实际作业逻辑出发，设计时优先考虑了手动操作的便捷性，左侧的球形手柄锁紧机构可快速完成型材的侧向压紧，手柄转动行程控制在90度范围内即可实现锁紧与释放，操作人员单手握持即可完成工件装夹动作，适配小批量多规格的型材裁切作业节奏，减少反复装夹的辅助耗时。中部的锯切导向座采用立式开槽结构，锯片导向槽的宽度匹配常规手用钢锯条以及小型手持切割片的厚度，槽体两侧设置了平行限位面，可避免锯切过程中锯片偏移导致的切口歪斜问题，导向座下方设置了与型材截面匹配的承托槽，承托槽的开口宽度可覆盖常见的20-60mm宽度范围的型材，承托面与导向槽保持垂直，保证锯切端面与型材长度方向的垂直度控制在常规工装允许的公差范围内。底部的安装基座采用平直底板设计，底板上预留了多组沉头安装孔，可通过T型螺栓或者压板直接固定在工作台的T型槽面上，底板的总长度控制在800mm范围内，不会占用过多的工作台操作空间，基座上的型材走料通道全程做了倒角处理，避免型材推送过程中刮擦表面涂层。在设计细节上，侧向压紧块的接触面粘贴了防滑橡胶垫，既可以增大与型材表面的摩擦力防止裁切过程中工件窜动，也能避免硬质金属压块在型材表面留下压痕，适配装饰面型材的裁切防护需求。锯切导向座与底部基座之间采用可滑动连接结构，可根据需要裁切的长度调整导向座的位置，调整到位后通过侧面的锁紧旋钮即可完成位置固定，无需额外的测量工具即可快速完成定长调整，适配不同长度规格的工件裁切需求。整个结构的运动部件均采用开放式设计，日常清理切屑时无需拆解结构，使用压缩空气即可吹净残留的铝屑或者塑料切屑，维护操作简单，适合车间现场、售后安装现场等非固定加工场景使用，结构整体没有复杂的传动部件，加工制造成本较低，常规的铣削、钻孔工序即可完成全部零件的加工，普通机加工车间即可完成制作。
